瑞萨电容触摸技术之低功耗应用案例—RX140实验环

基于RX140创建一个基本的含有12个自容按键的触摸应用工程

2.10

调试触摸运行参数

2.10.1 在"CapTouch Parameters (QE) View"中，可以对触摸运行参数进行调整，包括：

Drift Correction Interval漂移校正间隔

Long Touch Cancel Cycle长按键取消周期

Positive Noise Filter Cycle按键On判断的噪声滤波周期

Negative Noise Filter Cycle按键Off判断的噪声滤波周期

Moving Average Filter Depth移动平均滤波深度

Touch Threshold触摸阈值

Hysteresis迟滞

NOTE

在使用以上相关参数进行灵敏度调整时，只能进行微调。寄生电容值从根本上决定了灵敏度的高低。

2.10.2 在"CapTouch Parameters (QE) View"中，点击按钮，使能自动写入参数功能。

该功能打开后，修改参数，按下回车键，新参数即可立即生效。

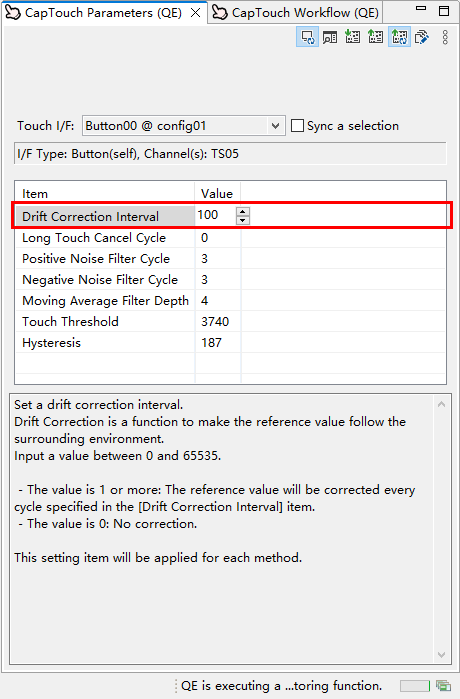

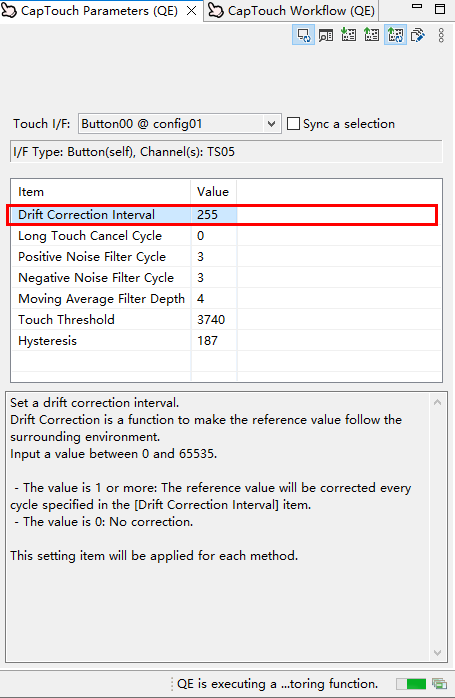

2.10.3 在"CapTouch Parameters (QE) View"中，将"Drift Correction Interval"从255修改为100，回车。

"漂移校正间隔Drift Correction Interval"用于应对环境、器件老化等电容环境变化非常缓慢的情况。

根据应用的实际需要，调整设定值。

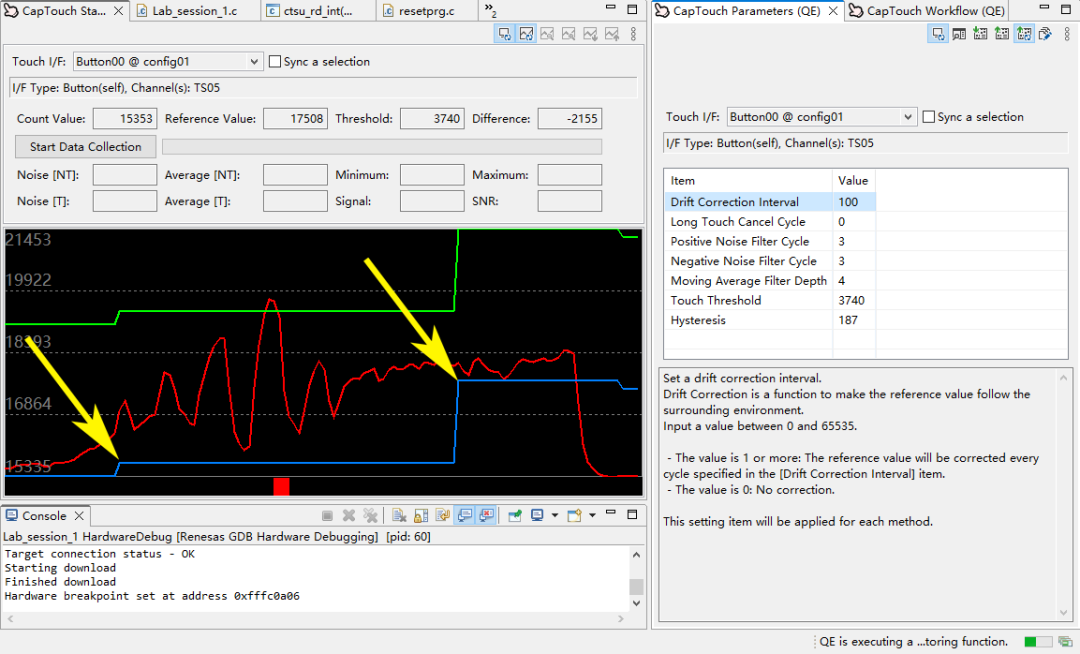

在本实验例中，将"Drift Correction Interval"的设定值从默认255，改为100后，代表基准参考值"Reference Value"的蓝色曲线，将以设定值为100的时间间隔进行更新，此时加快了对环境变化的响应速度。

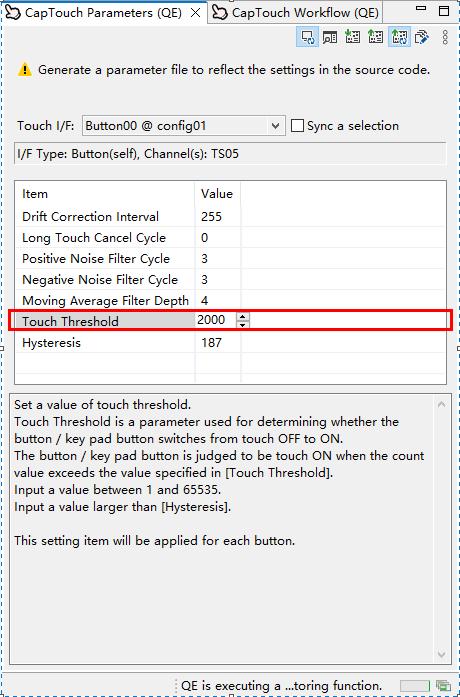

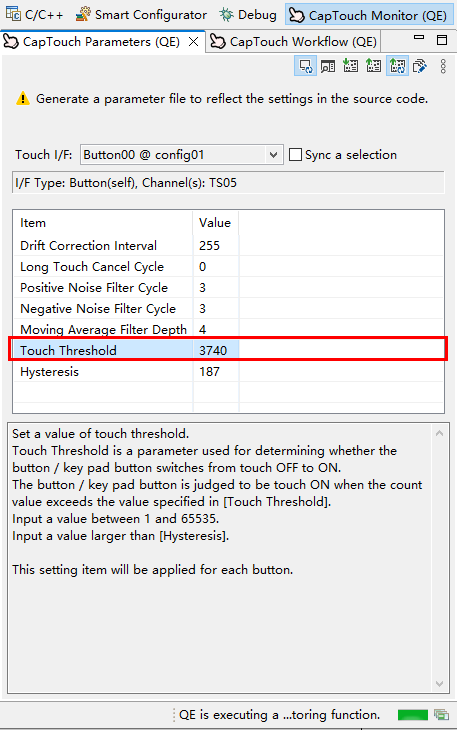

2.10.4 在"CapTouch Parameters (QE) View"中，将"Touch Threshold"从3740修改为2000，回车。

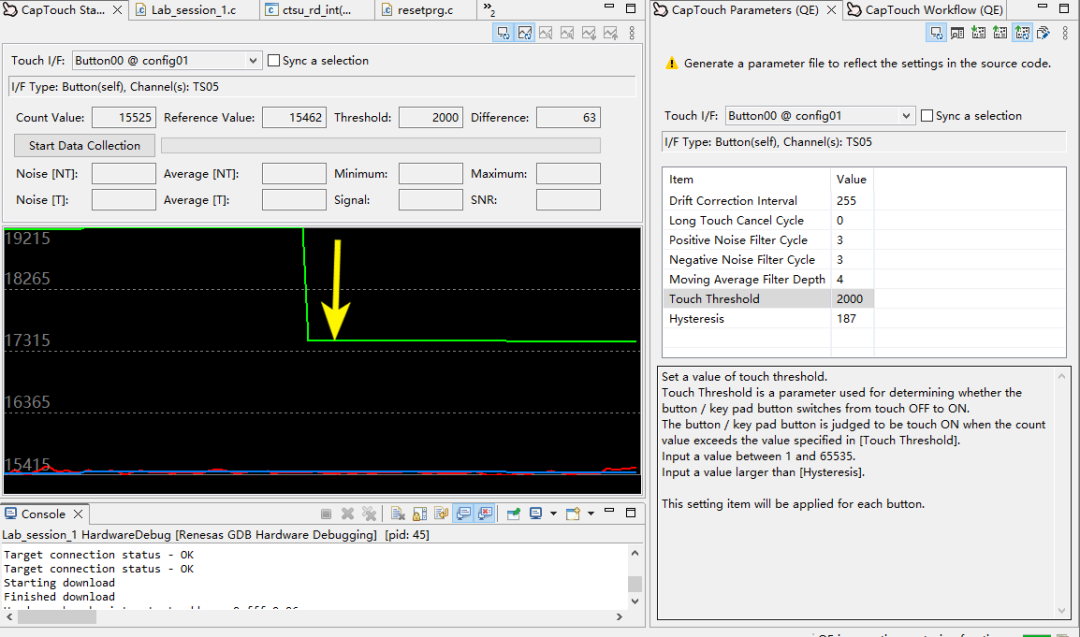

代表"阈值Threshold"的绿色曲线立即发生变化，从3740修改为2000。

原来按下按键后，测量值需要超过3740，才能判定为按键按下，现在只需要超过2000，即可判定为按键按下。

那么在按压力度不变的情况下，通过改变"阈值Threshold"，由3740缩小2000，从而提高了按键灵敏度。

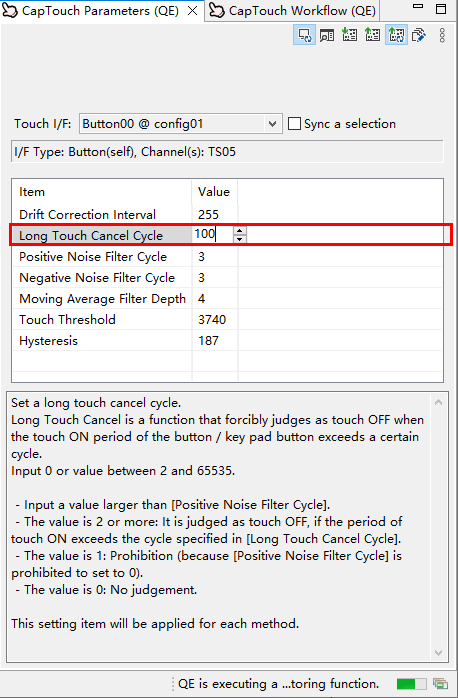

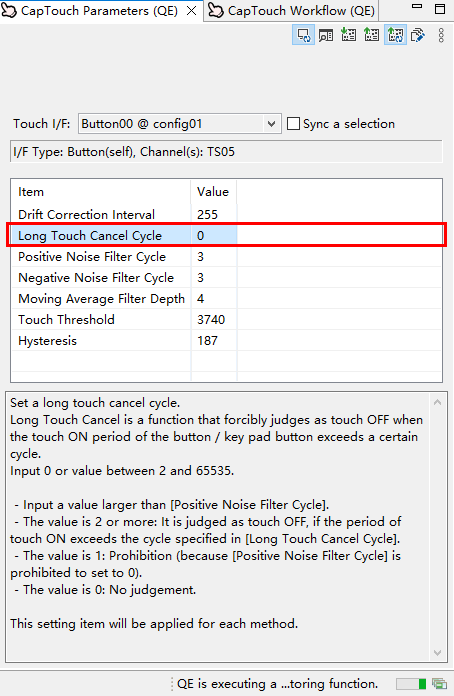

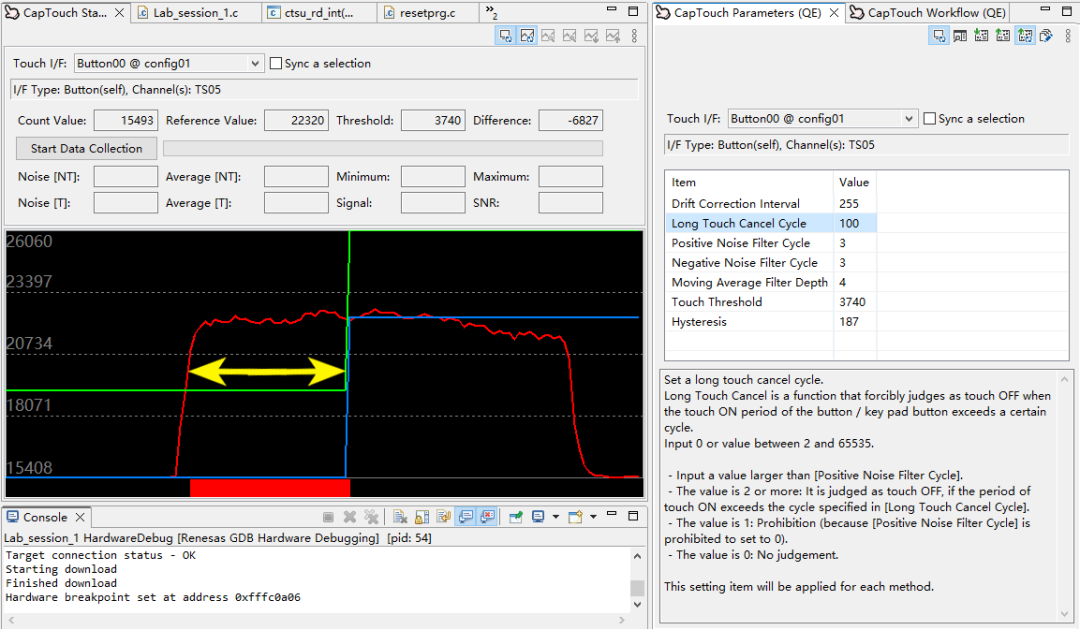

2.10.5 在"CapTouch Parameters (QE) View"中，将"Long Touch Cancel Cycle"从0修改为100，回车。

在按键一直按下，时间超过设定值为100的时间后，按键状态强制由On改为Off，如下图所示：

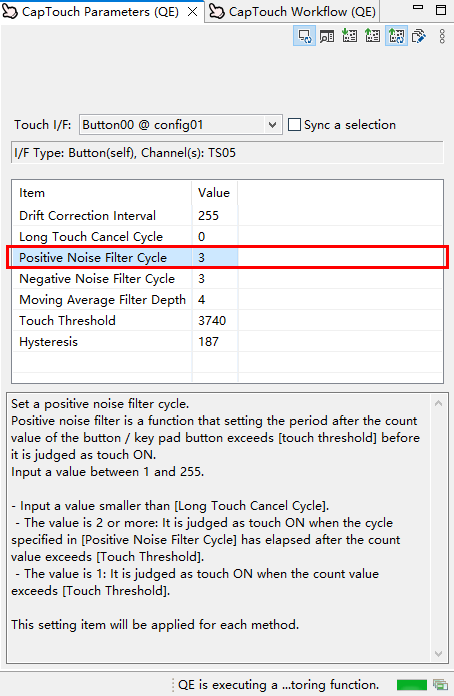

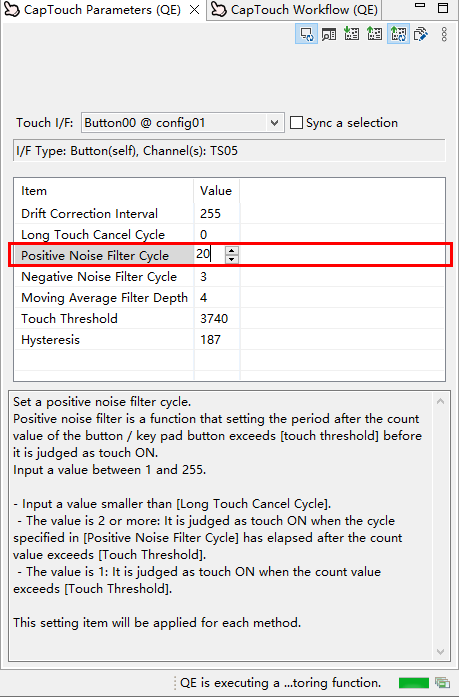

2.10.6 在"CapTouch Parameters (QE) View"中，将"Positive Noise Filter Cycle"从3修改为20，回车。

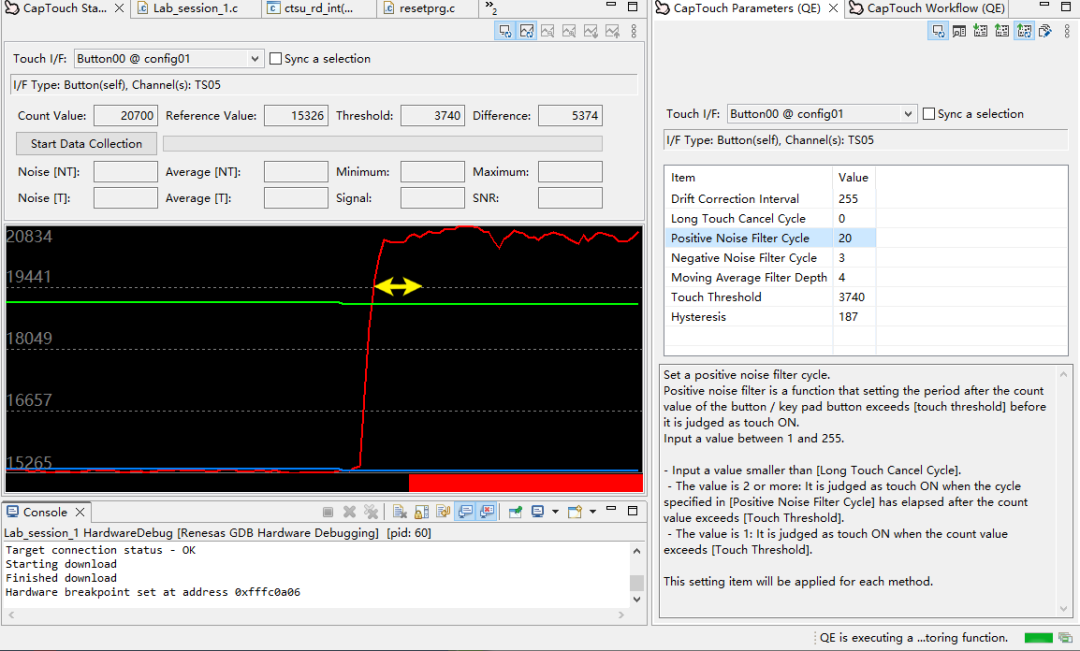

在按键按下，测量值超过门槛20+1个周期后，才进行按键状态On的判断，如下图所示：

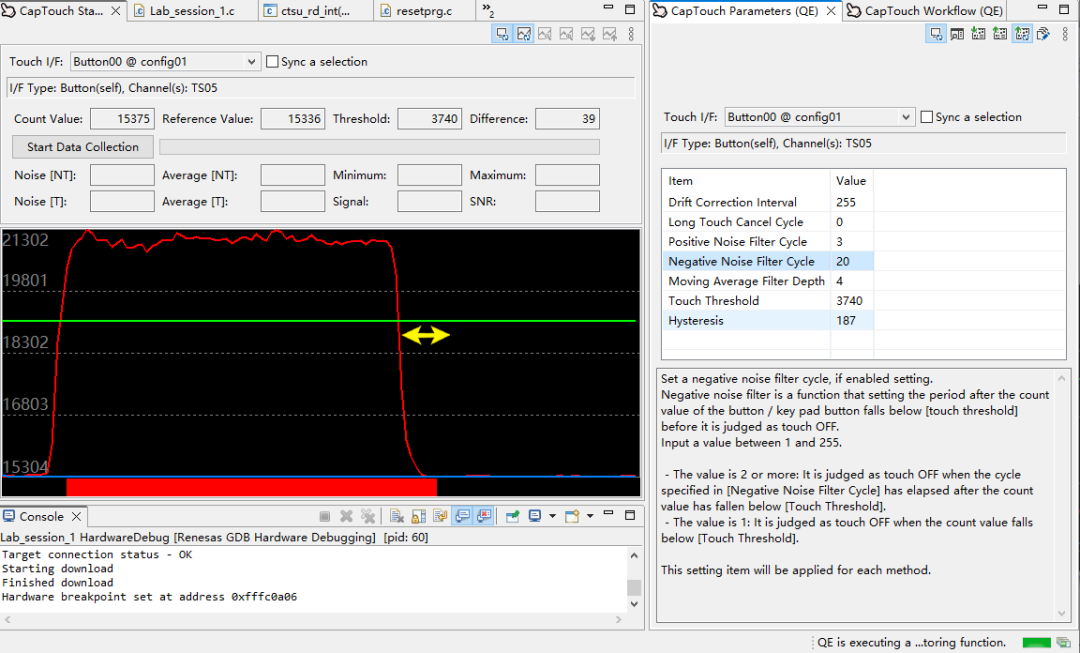

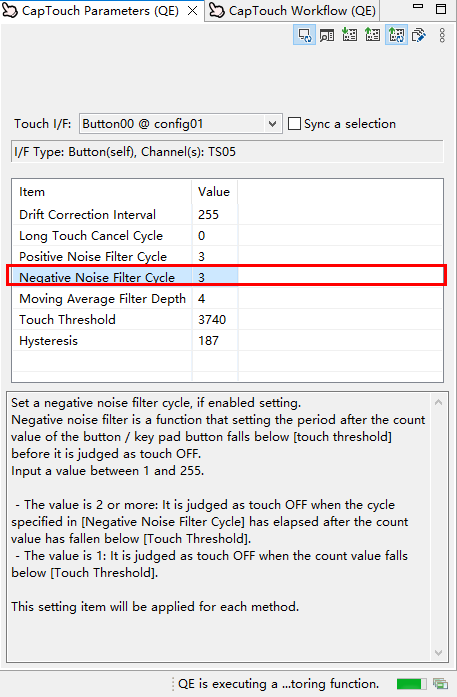

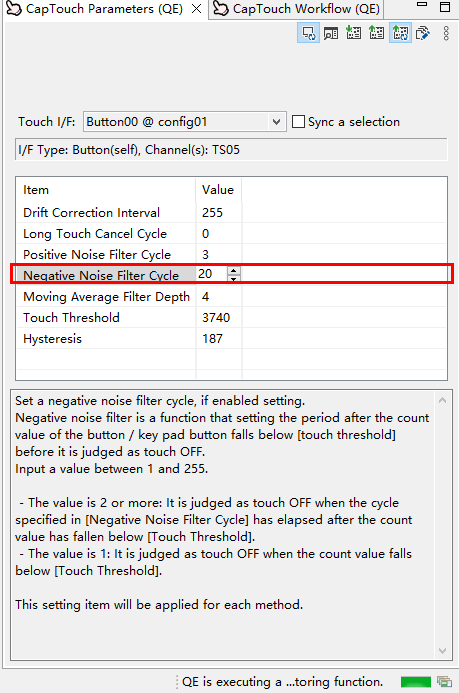

2.10.7 在"CapTouch Parameters (QE) View"中，将"Negative Noise Filter Cycle"从3修改为20，回车。

在按键抬起，测量值跌落门槛20+1个周期后，才进行按键状态Off的判断，如下图所示：

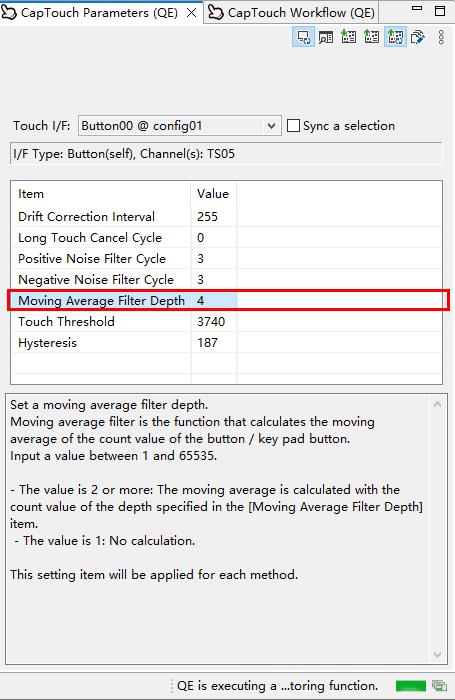

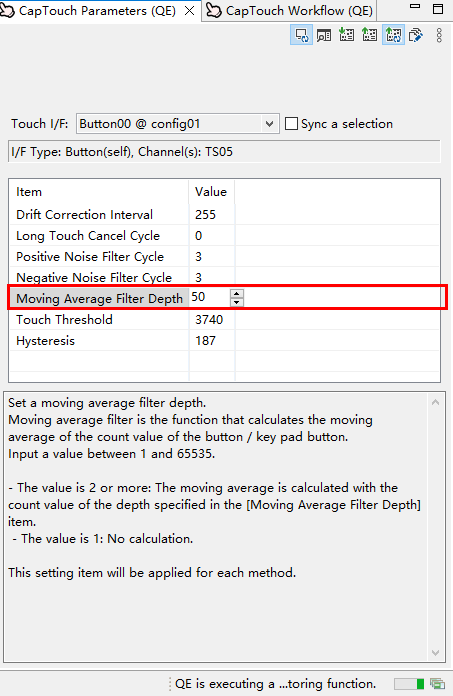

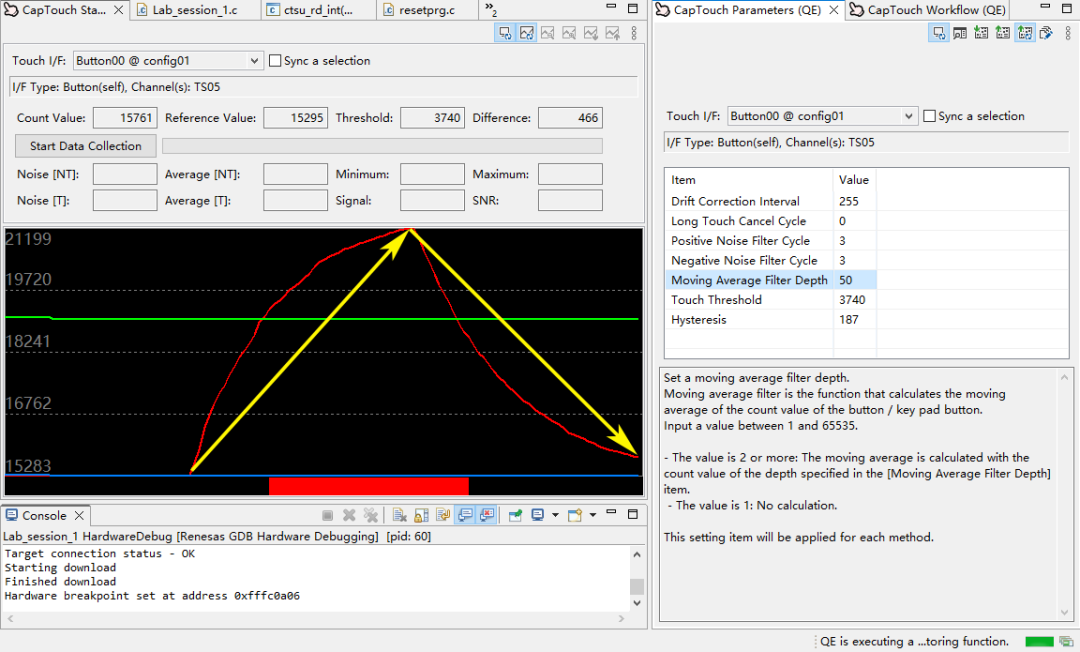

2.10.8 在"CapTouch Parameters (QE) View"中，将"Moving Average Filter Depth"从4修改为50，回车。

在按键按下和抬起时，当"Moving Average Filter Depth"的设定值较大时，移动平均滤波效果越强，测量值曲线的斜率越缓慢。

在按键按下和抬起时，当"Moving Average Filter Depth"的设定值较小时，移动平均滤波效果越弱，测量值曲线的斜率越陡峭。

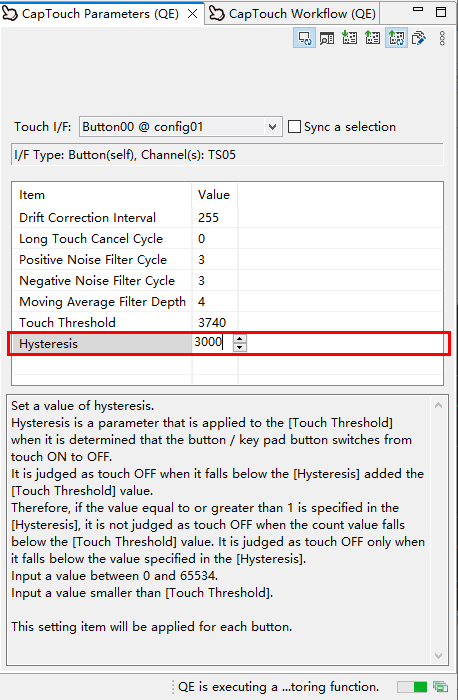

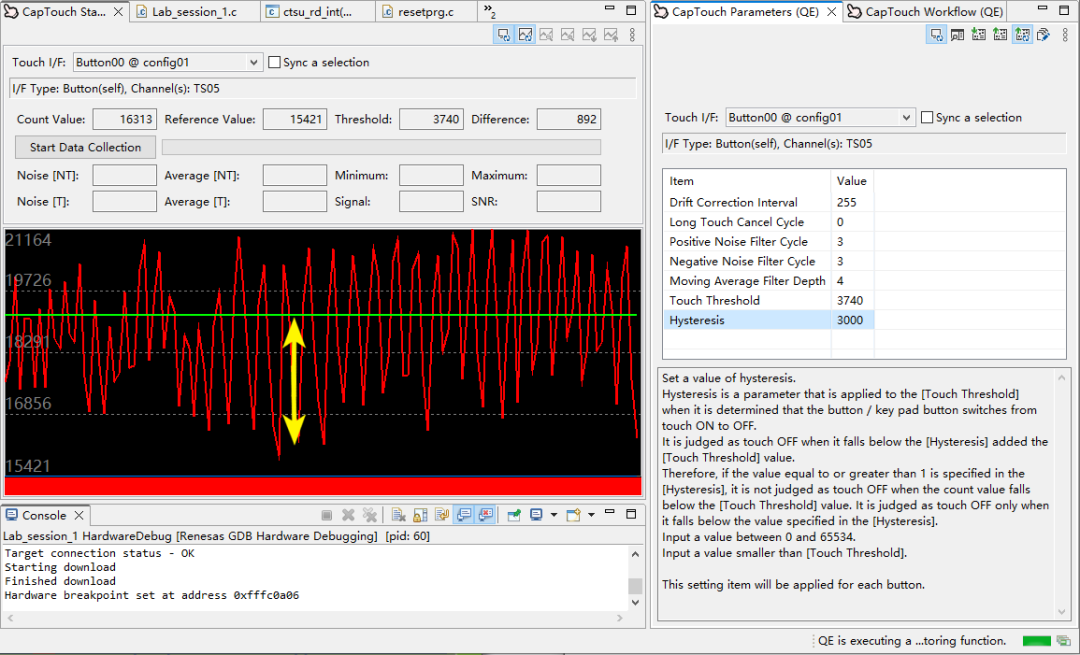

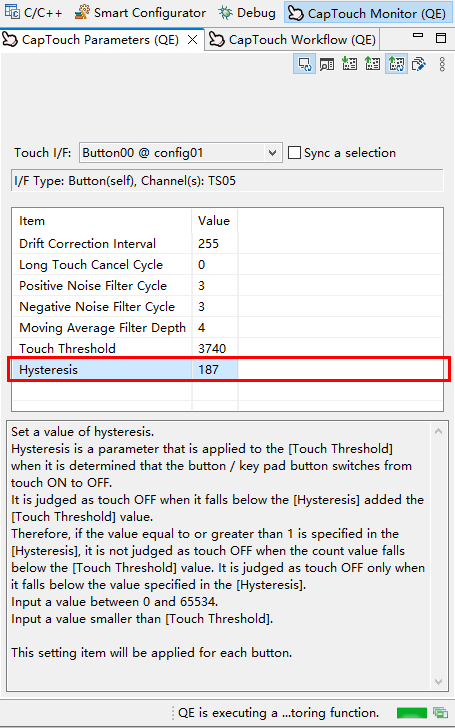

2.10.9 在"CapTouch Parameters (QE) View"中，将"Hysteresis"从187修改为3000，回车。

当测量值在代表"阈值Threshold"的绿色曲线下方， 在设定值为3000的区间内波动时， 即便超过或者跌落"阈值Threshold"，按键状态也不改变。
