国芯思辰| 基于国产铁电存储PB85RS2MC存储方案的温

高温测试仪主要用于加热过程中的温度跟踪测量和数据采集，通过对测试数据进行系统分析，研究炉内的温度分布和温差变化规律，分析影响加热质量的主要因素，对加热炉加热过程和加热制度进行优化，提高加热质量，降低燃料消耗。

而在一些收集存储数据的系统，系统的电压可能化不定或者突然断电，铁电存储器是针对这些系统可以用来直接替换SRAM而设计的存储器，能够进行无限次的读写操作。国产铁电存储PB85RS2MC具有快速擦写、大容量数据存储、抗冲击抗干扰能力强、数据断电不丢失、实时采集的特点，能够极大的节约电路板空间，用于温度测试仪是最佳的存储器方案。

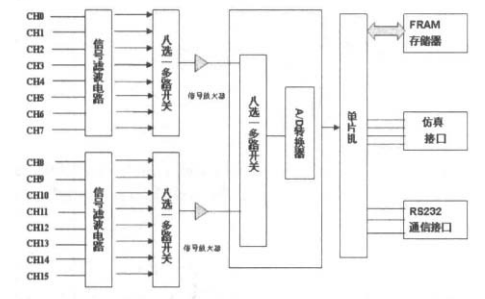

温度记录仪原理图

上图是温度记录仪原理框图，采用内含多路开关、A/D转换器、电压参考源的16位单片机CPU形成16通道低功耗温度记录仪。RC组成的滤波电路 滤掉热电偶信号中的干扰信号，经八选一多路开关输入至运算放大器放大到适当电平，再输入至CPU进行A/D采样, 经数值转换和线性化后存贮至 铁电存储器贮器中。

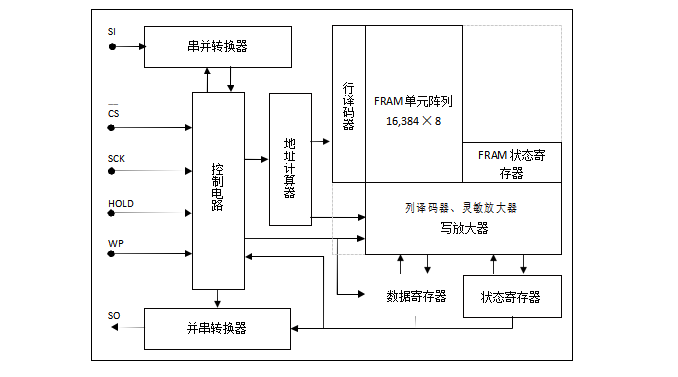

PB85RS2MC结合了高性能和低功耗操作，能在没有电源的情况下保存数据。PB85RS2MC存储器技术的核心技术是铁电工艺和硅栅CMOS工艺技术形成非易失性存储单元，这一特殊材料使得铁电存储产品同时拥有随机存取存储器和非易失性存储产品的特性，容量2M bit，SPI接口的速率最高可以支持40MHz高速读命令和25MHz的工作频率。

PB85RS2MC可满足工业温度范围-40℃至85℃，封装为8引脚SOP封装，符合RoHS；性能兼容MB85RS2MT（富士通）和FM25V20A（赛普拉斯）。芯片最低功耗9微安（待机），工作电压2.7伏至3.6伏，可以在-40℃-85℃的温度范围内工作。
