触摸按键电路原理图 基于分立器件的触摸按键电

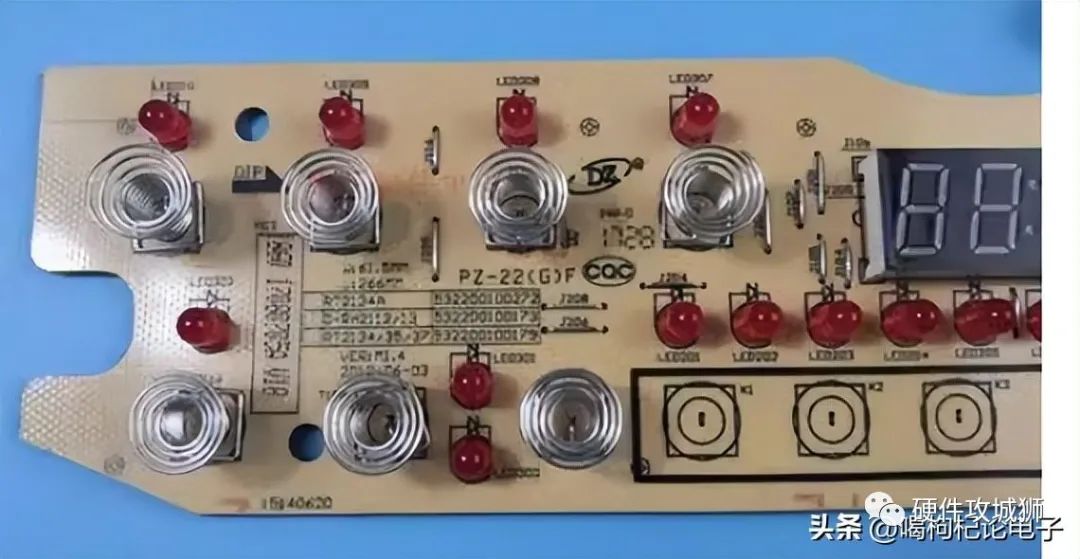

很多小家电都有触摸按键功能，在一些销量大的低成本家电上经常使用分立器件来实现触摸按键功能，常见的如电磁炉产品，经常会见到这种由分立器件组成的触摸电路。下图是常见的触摸弹簧。

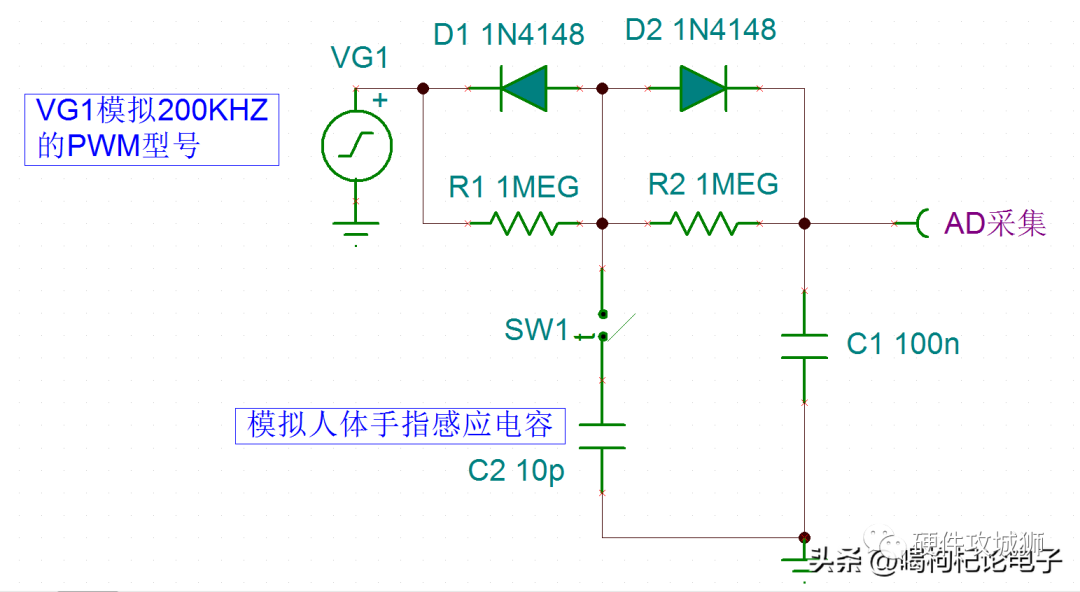

具体电路如下图，单片机产生一个PWM，最终在电容C1上产生一个电压，C2为模拟人手指触摸到弹簧产生的电容。通过采集C1上的电压大小来判断有没有按键按下。

电容上的充放电回路如下图：

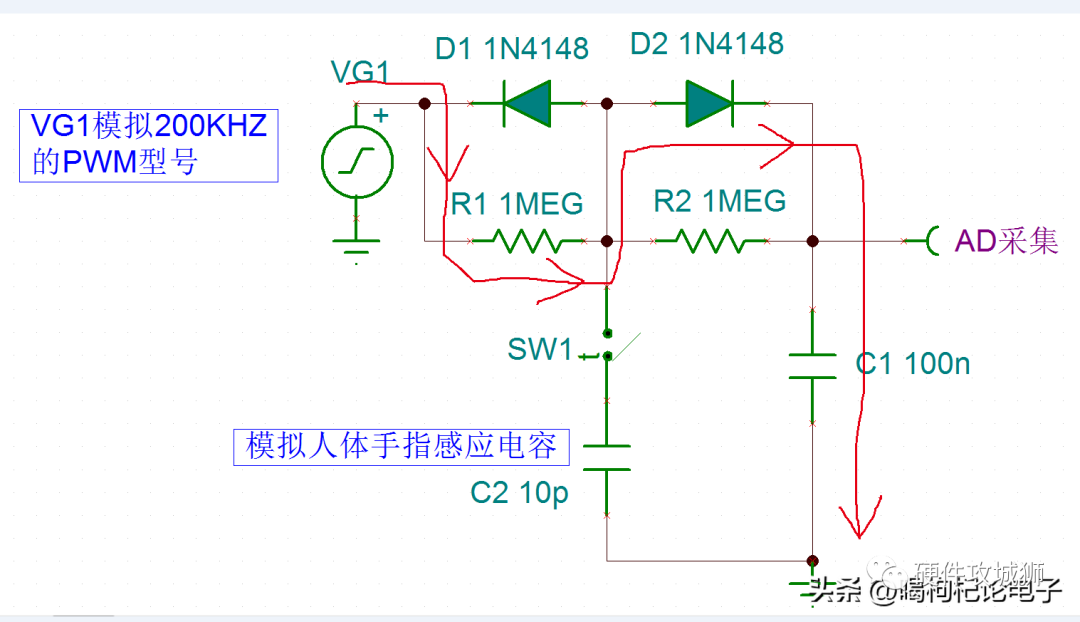

充电回路

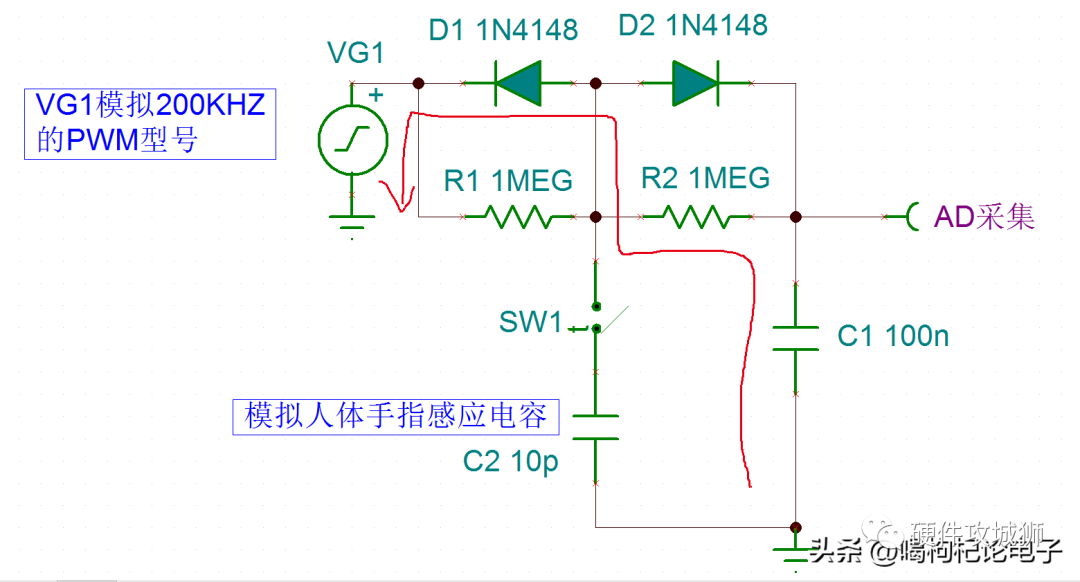

放电回路

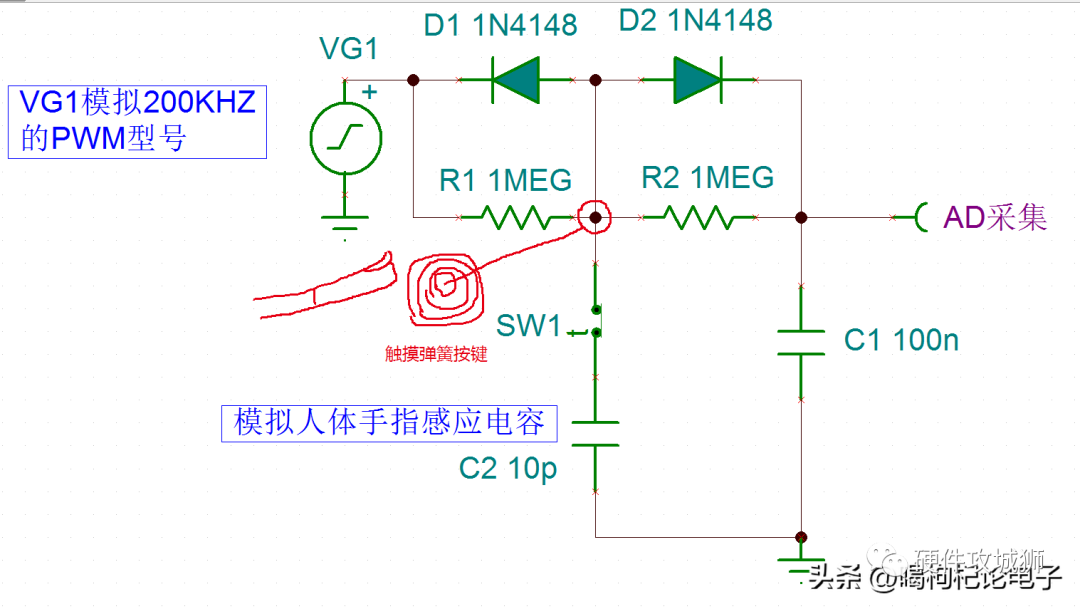

当人手指未触摸到弹簧时，C1上的电压为2.5V左右。当手指触摸到弹簧时，C1上的电压会往下掉。下面分析下过程，此处，开关SW1闭合用来模拟人手指接触到弹簧这个动作，手指一旦触碰到弹簧，人体模拟电容C2会被充电，同时C1也会向C2放电（这个电流很小），因为电容C2初始状态电压为零，且电容上的电压不能突变，故C2将C1上的电压钳位住了。导致PWM为高时，C1的充电时间减小，最终导致C1上的总电量减小，电压会下降。由此可通过单片机AD口可以判断出触摸按键是否被按下。下面是仿真图，手指按下接触弹簧的时间设置为0.1秒.从仿真图可见，当按键按下（1秒---1.1秒时间段），C1上的电压明显下降。

以上用分立器件搭建的触摸按键电路，大家了解其原理，掌握即可，实际项目中用的机会不多，因为毕竟现在触摸芯片价格也很便宜，不想折腾的直接上个触摸芯片，也花不了多少钱。
