国芯思辰 |高精度稳压器CN87L018可兼容ADM7172用于烟

由于物联网终端对电压要求较高，需要对AC/DC转换器、蓄电池、锂离子电池的输出电压进行精确调整后，才能为MCU、FPGA、ASIC等供电，所以需要用到例如LDO线性稳压器之类的稳压器件。线性稳压器内部由调整管、取样电阻、比较放大器组成，其原理是从输入电压中去除超额的电压，产生一个经过调整的输出电压。

国芯思辰某客户在设计烟感报警器时需要用到一颗稳压器电源管理芯片，最终选择了芯北科技的CN87L018稳压器，芯片提供极低压差，具有快速瞬态响应和出色的线路和负载调整特性，是一个简单/低成本的解决方案，无需外部功率电感器。

芯北科技CN87L018是一款高精度LDO稳压器，该系列稳压器具有超低功耗，静电工作电流小于700nA，工作电压范围仅为2.6V-7V，是专为物联网单品定制的LDO器件。

CN87L018是由1个参考电压发生器，1个误差放大器，1个电流折返电路，1个相位补偿电路以及1个驱动晶体管组成的。采用了CMOS工艺制造的高精度低压降稳压器，它可以提供高达 300mA 的电流，而仅消耗 0.6uA 的静态电流。并且提供SOT89-3和DFN2*2、SOT23-3、SOT23-5等多种封装形式，满足不同的应用场景。

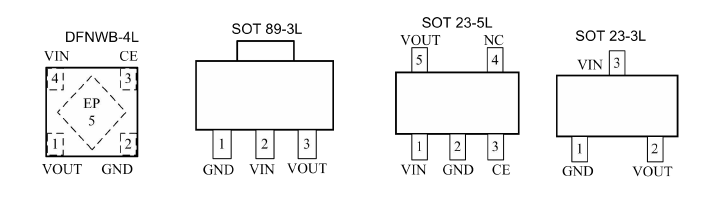

CN87L018引脚配置

芯北科技CN87L018在烟感报警器中的应用优势：

超低静态电流600nA，高精度±2％

压差：60mV @ Iout= 100mA；

最大输出电流为300mA；

输入电压范围：1.4V~7.0V；

温度稳定性：±50ppm /℃；

输出电容器：低ESR陶瓷电容器兼容

此外，芯北科技CN87L018的应用电路十分方便简单，外围器件少，无开关噪声，可应用于要求高精度低噪声的模拟电路中，能在有线/无线和音频系统、FPGA/DSP/μC电源，以及RF和仪器仪表领域应用中增加性能价值。
