威纶通触摸屏与S7-200Smart之间无线Ethernet通信

无线通信

Ethernet协议

触摸屏与200Smart

在实际系统中，同一个车间里分布多台PLC，由触摸屏集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。

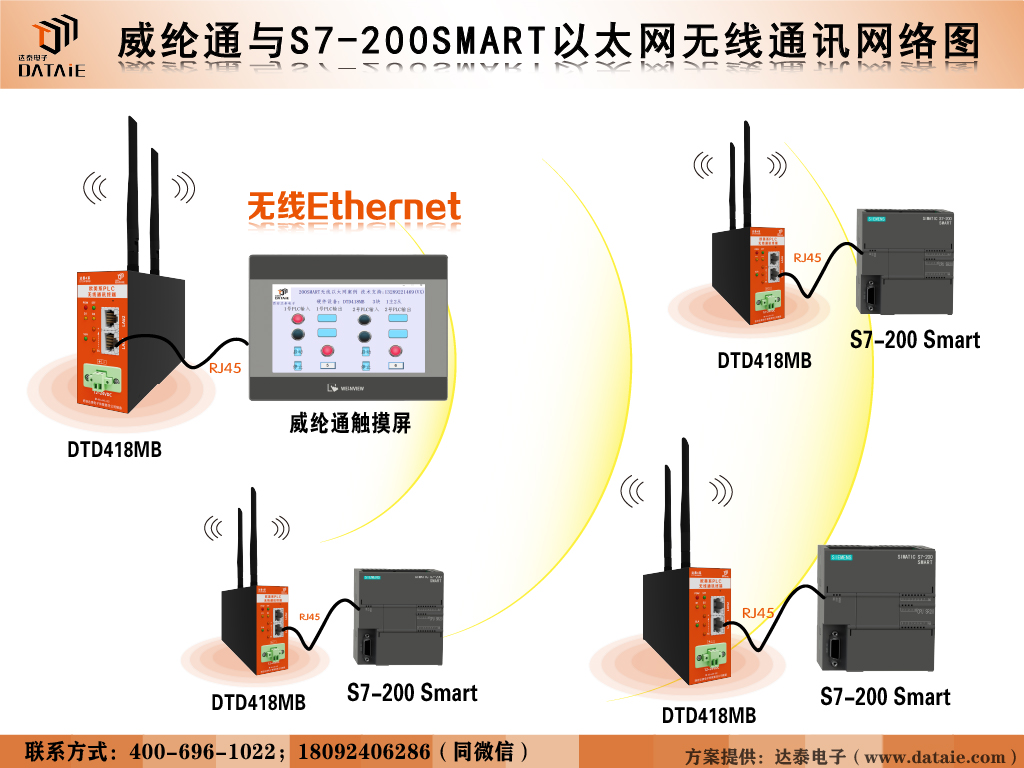

本方案以威纶通触摸屏和2台西门子S7-200SMART为例，介绍触摸屏与多台 PLC的无线Ethernet通信实现过程。

在本方案中采用了达泰欧美系PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。

方案概述

Overview of the plan

本方案中，用户无需更改网络参数和原有程序，通过达泰欧美系PLC无线通讯终端——DTD418MB，即可直接替换触摸屏与PLC之间有线以太网通讯。

测试设备与参数

Test equipment

PLC型号：S7-200Smart × 2台

触摸屏：威纶通TK8071IP × 1台

无线通讯终端：DTD418MB × 3块

主从关系：1主2从

通讯接口：RJ45接口

供电：12-24VDC

通讯协议：Ethernet

传输距离：100米，1KM

接线方式

Connection

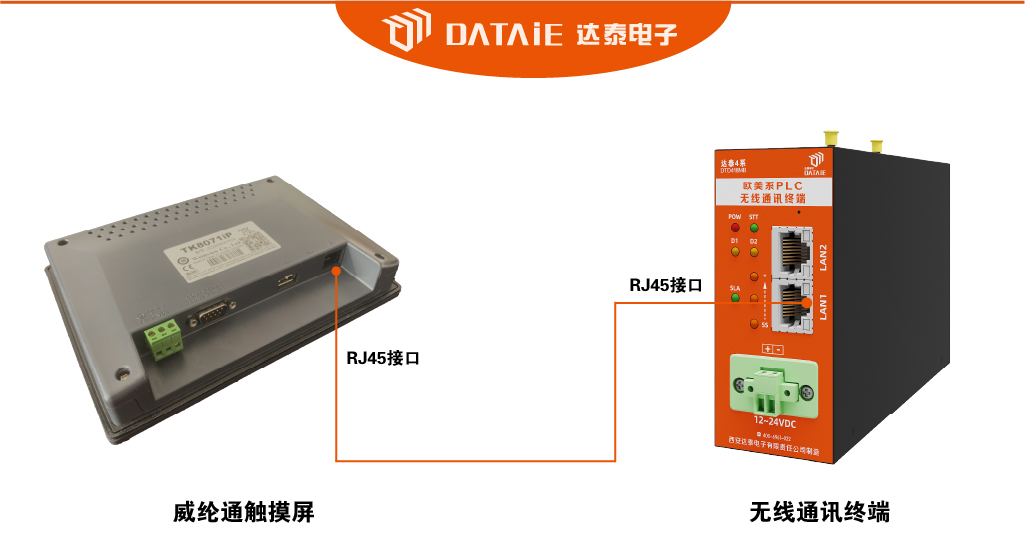

1.触摸屏与DTD418MB接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入威纶通触摸屏的RJ45接口。

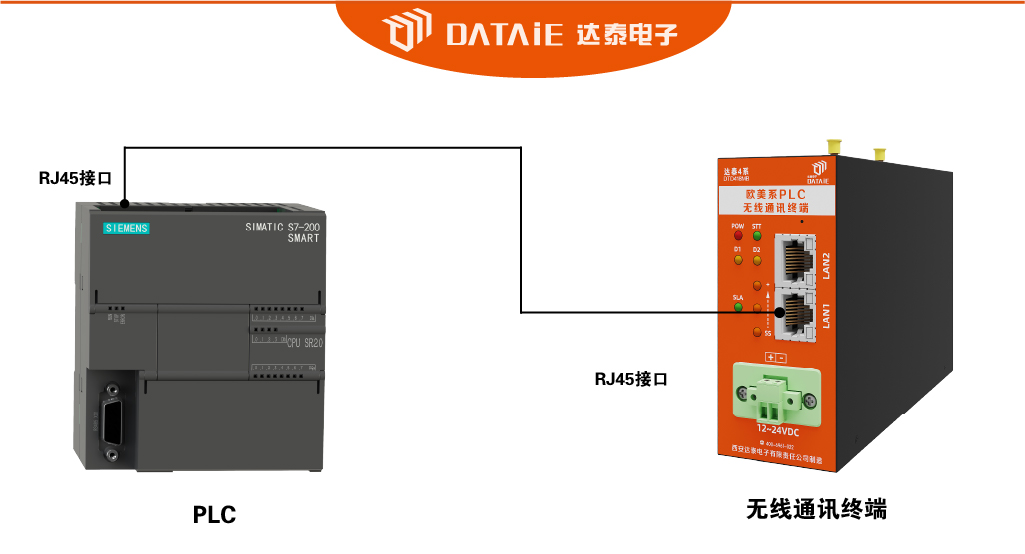

2.PLC与DTD418MB接线

通讯线一端接入DTD418MB的RJ45接口，另一端接入S7-200SMART的RJ45接口。

触摸屏配置

Touch screen configuration

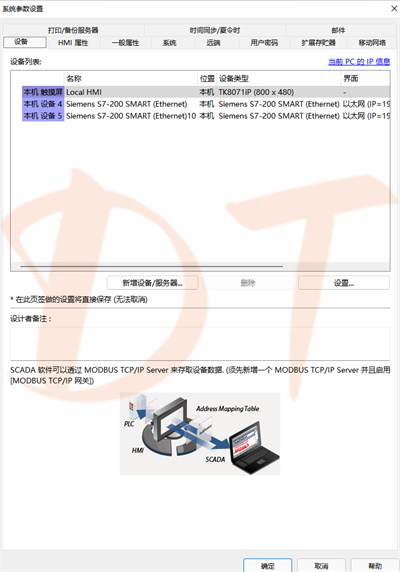

系统参数设置

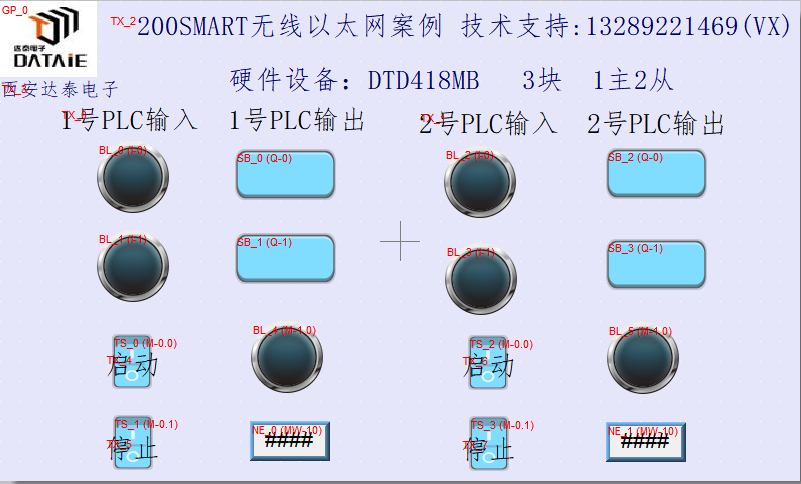

触摸屏画面制作

1.启动按钮关联PLC地址：M0.0

2.停止按钮关联PLC地址：M0.1

3.指示灯关联PLC地址：M1.0

4.数显关联PLC地址读取MW10、写入地址：MW20

按钮功能设置

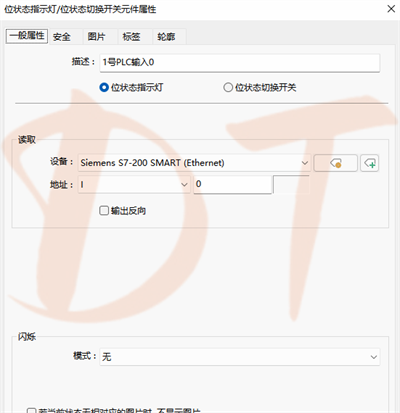

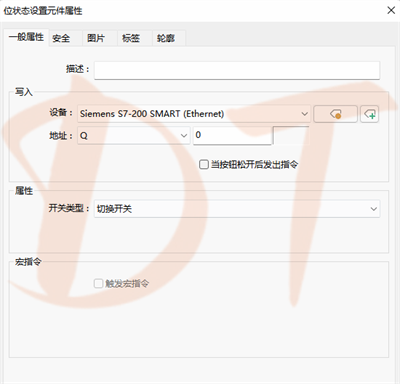

1号从站的I点设置

1号从站的Q点设置

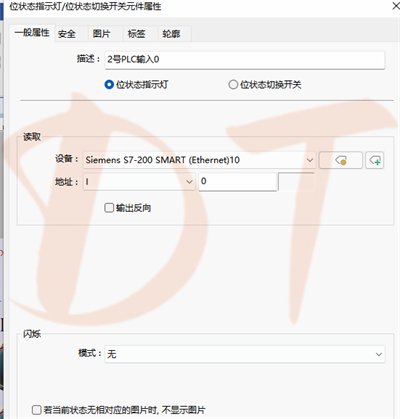

2号从站的I点设置

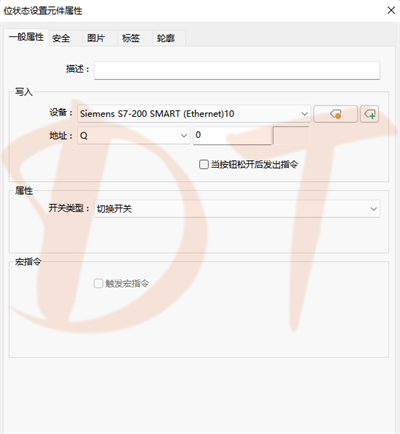

2号从站的Q点设置

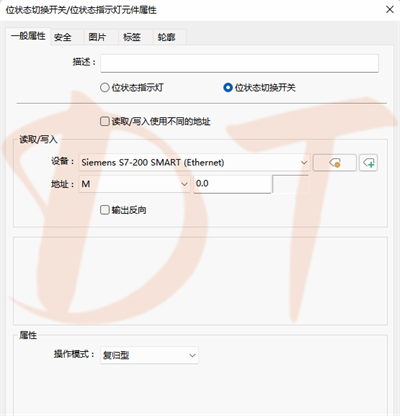

启动按钮设置

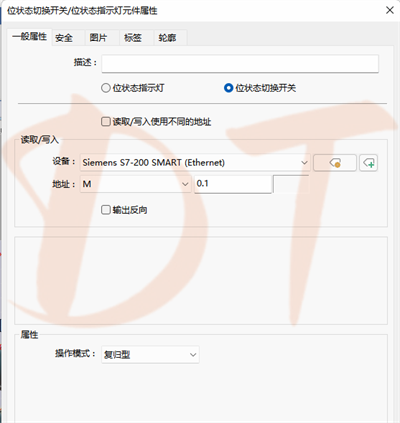

停止按钮设置

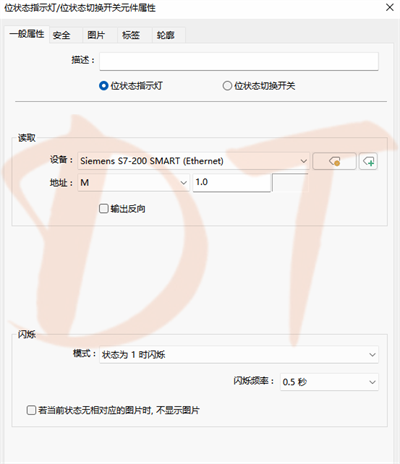

指示灯设置

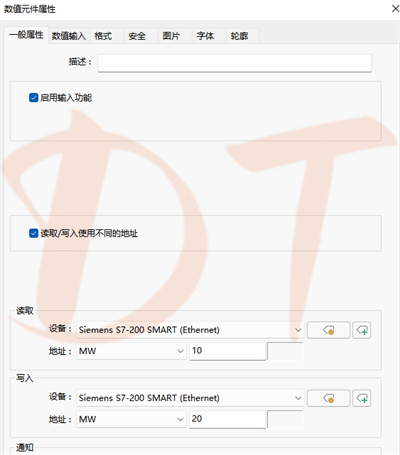

输入设置

PLC简单配置

PLC simple configuration

选择系统块进入

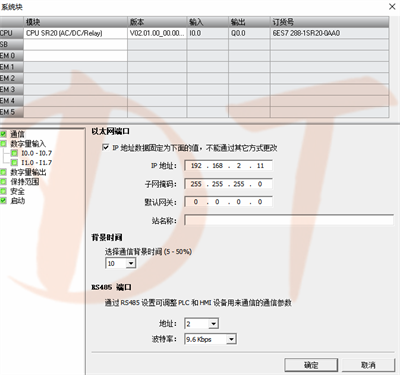

设置IP地址

一台PLC地址设为192.168.2.10

一台PLC地址设为192.168.2.11

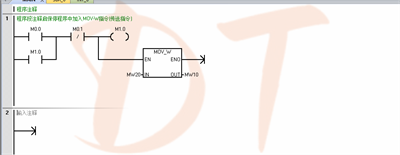

简单程序的编写

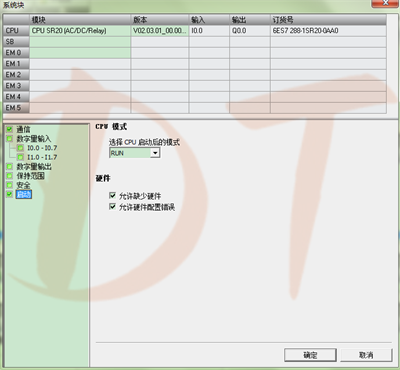

CPU模式选择

选择CPU模式RUN

将程序下载到PLC里面

测试方法

Test Method

1、用触摸屏的按钮控制PLC对应的Q点，同时在触摸屏上监测Q点输出。

2、给PLC的I点输入信号，看触摸屏是否有监测到相应点的信号。

3、点击触摸屏上启动按钮，输出指示灯闪烁，给输入框写入数字，返回数字相同。
