【技术案例】RK3568三屏异显异触控

RK3568系列主板支持三屏异显异触控，即一块主板可同时接入三个显示屏，每个显示屏可同时播放不同的内容；并支持多点触控，每个屏幕可分别触摸控制，操作互不影响。支持MIPI、HDMI、LVDS显示屏使用。

案例硬件准备

1. AIO-3568J/ROC-RK3568-PC
2. DM-M10R800 V2 MIPI屏模模组，带触摸的HDMI显屏，DM-M10R800 LVDS屏幕模组(带TF-101-DISPLAY V2.5 转接板)

案例演示步骤

• 升级固件（维基教程）
• HDMI显示屏接入主板的HDMI接口；MIPI屏接入MIPI_DSI1接口；LVDS屏接入MIPI_DSI0接口；
• 显示屏连接完成后，最后接上电源开机（注：MIPI和LVDS显示屏不支持热插拔，需要断电方可进行插拔操作）

• 进入主界面，打开MultiScreen应用

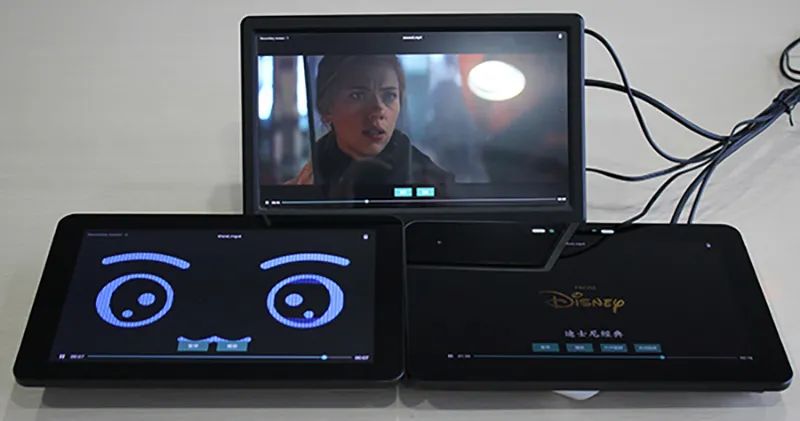

• 进入应用后，点击“打开副屏”即可实现三屏播放不同内容，并且三个屏幕可分别触摸控制，例如：每个屏幕可以点击“暂停”或“播放”，操作互不影响

应用场景

广泛适用于智能广告机、游艺设备、多屏互动、智能家居、多媒体设备等场景。
