人脸识别花屏闪屏之静电干扰解决方案

人脸识别花屏闪屏之静电干扰解决方案

一.人脸识别行业分析。

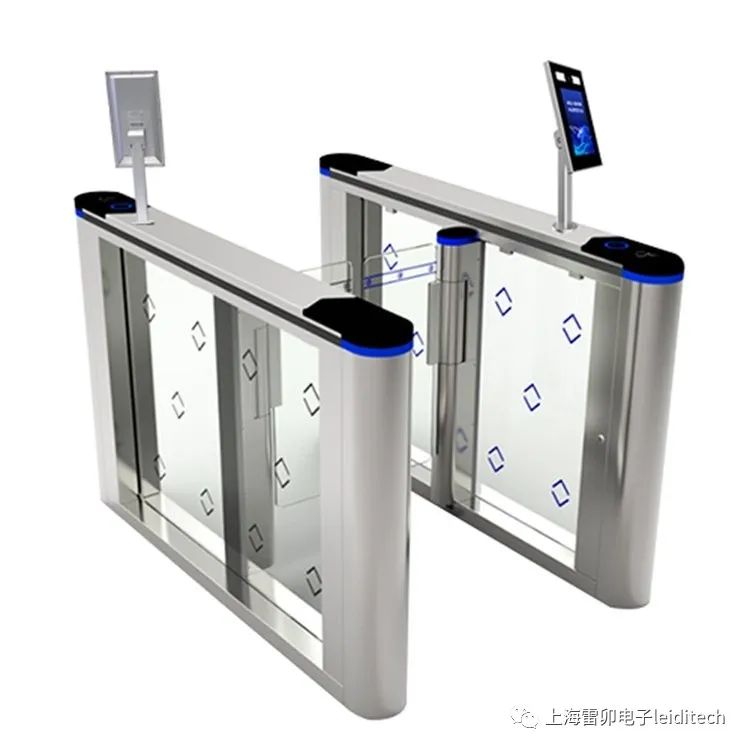

随着近年来人脸识别算法的趋于成熟，人脸识别相关的应用场景得到落地，比如人脸的应用场景：人脸支付、人脸考勤、人脸刑侦、人脸门禁、人脸闸机等等，比如算法公司：旷视科技、商汤科技、智慧眼、依图科技、云从科技、虹软、页面、百度等等。

二.人脸识别产品硬件应用

从现在市场上面的人脸识别产品应用的方案有：瑞芯微RK3288、RK3399、RK3399PRO、RK1808，海思351x系列，MTK系列等等，现在市场上面比较成熟的android人脸识别产品，大多是用的瑞芯微RK3288方案做的。相比其他的方案瑞芯微RK3288的门槛比较低一点，所有人脸识别产品最成熟的还是瑞芯微RK3288的硬件方案。

人脸识别主板最为关键，需要具备的功能是：支持单/双目摄像头、支持继电器、支持韦根、支持人体感应模块、支持以太网/WIFI，支持RS485，支持音频和MIC，支持LVDS/MIPI显示屏幕等。

三、人脸识别系统静电问题

雷卯电子不断收到一些客户反馈人脸识别系统到了冬天，经常花屏，闪屏，重启等现象，严重影响用户体验。

基于常规的环境，一般产品不会出问题，但我们生产出来的成品，各个不同客户使用环境不同，或者特别恶劣的环境(比如工地)，安装和使用者完全不按操作规范，在安装或使用过程中对产品产生破坏，反馈给厂家就是质保问题，厂家头痛不已。

所以不仅要解决误插入电源问题，还得解决静电困扰。以下就针对一些客户的设计案例做交流。

接口静电防护

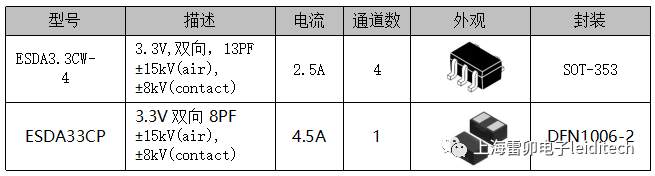

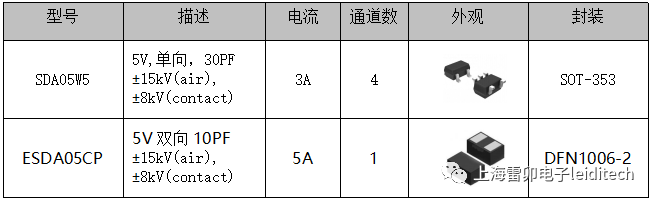

1.GPIO静电保护方案

方案优点：可以采用普通低电容集成器件防静电，

满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。单路的0402封装器件可选。

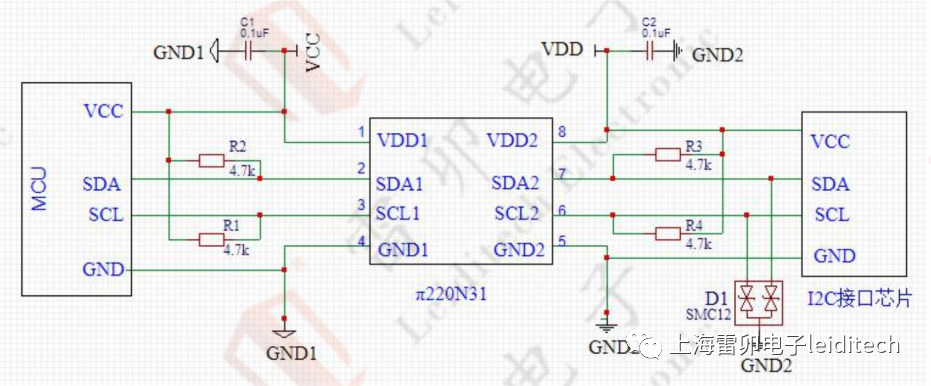

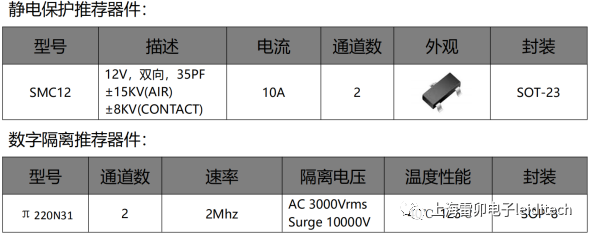

2.I2C接口隔离与静电保护方案

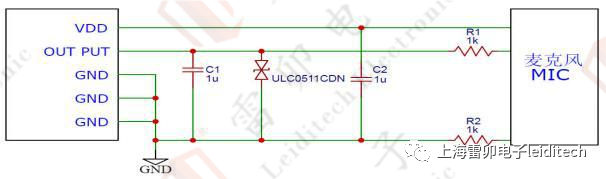

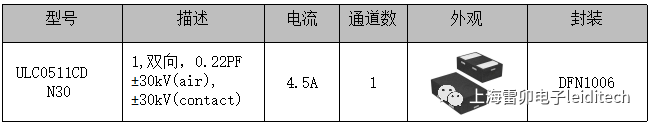

3.麦克风静电保护方案

方案优点：采用集成器件保护，电容0.22PF，可以保证信号完整性的同时，通过静电测试。满足：IEC61000-4-2，接触放电30kV，空气放电30kV。

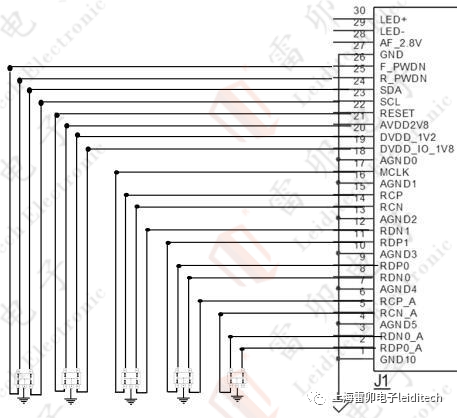

4.MIPI屏静电保护方案

方案优点：MIPI屏接口数量多，电压低至3.3V，需采用普通低电容集成器件防静电，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。

单路的0402封装器件可用于灵活布板设置。

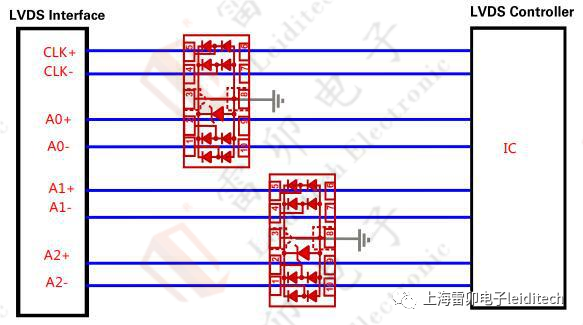

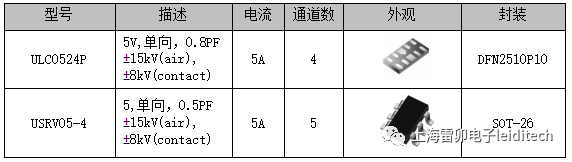

5.LVDS接口静电保护方案

方案优点：LVDS提供655Mbit/s的传输速度，本方案采用集成器件防护,寄生电容<1pf,保证信号完整性，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV

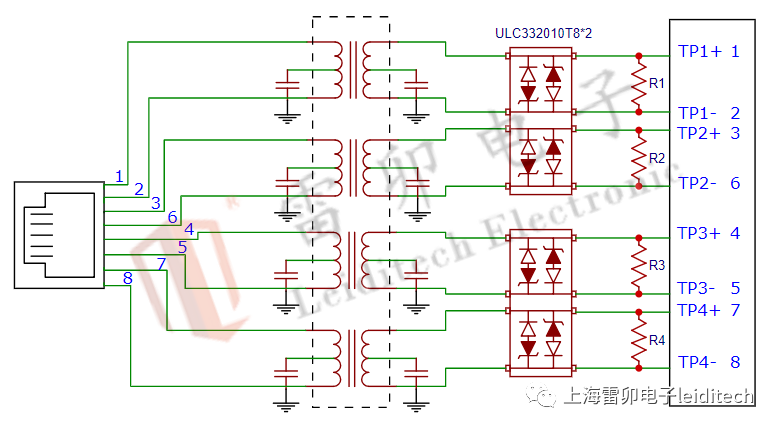

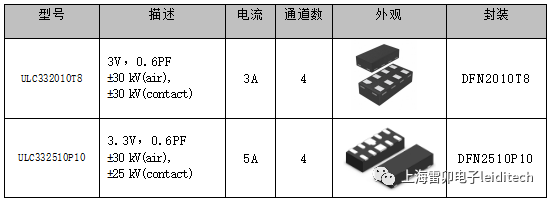

6.千兆网小体积静电保护方案

方案优点：用于网口静电保护，本方案采用多路集成器件保护，可保证信号完整性，节约空间，满足IEC61000-4-2(等级4)接触放电30kV，空气放电30kV

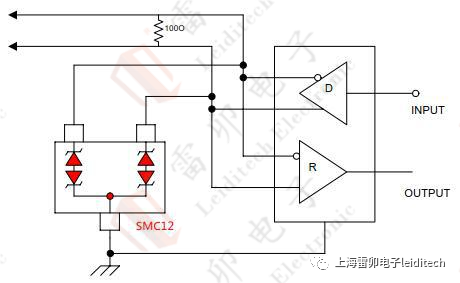

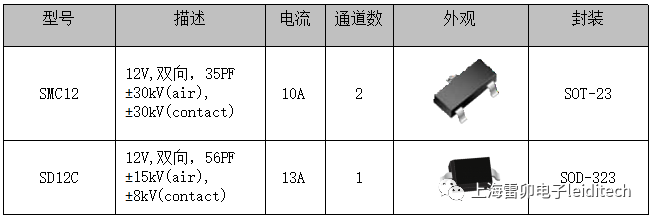

7.RS485静电保护方案

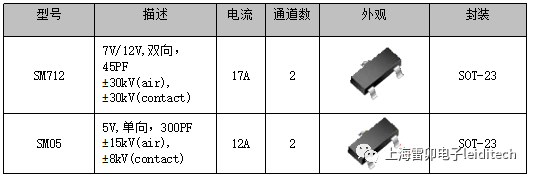

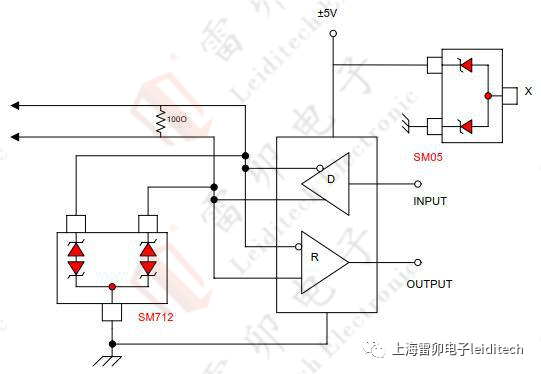

8.RS232静电保护方案

9.USB3.0静电保护方案

方案优点：USB3.0提供5.0Gbps的传输速度，本方案采用分立器件防护,保证信号完整性满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。

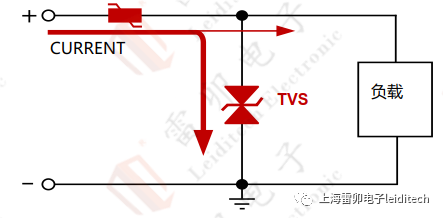

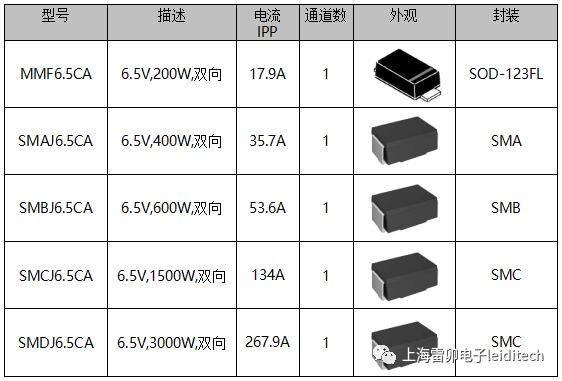

10.5V/12V直流电源浪涌保护方案

方案优点：用于满足直流电源接口的浪涌保护，根据电源所处环境选择合适保护电流的ESD/TVS器件，满足IEC61000-4-2，等级4，接触放电8KV，空气放电15KV。如需满足IEC61000-4-5浪涌高等级测试需选用大功率SMC器件。
