基于OTFT的指纹识别传感器应用

- 高性能有机材料（有机薄膜晶体管（OTFT）、有机光电二极管（OPD）、交联仪等）的广泛专利组合；

- 提供环保型解决方案 - 有机薄膜晶体管制造工艺的低碳排放效应；

- 指纹识别传感器/透明MicroLED中的有机薄膜晶体管应用原型。

据麦姆斯咨询报道，专注于有机半导体和显示器材料和零部件的公司CLAP于1月5日至8日参加全球最大的消费电子和信息技术展CES 2023。

在CES 2023上，CLAP准备了一个物联网基础设施展位（韩国传感器展馆，展位号：10824），展示OLED移动大屏幕指纹识别传感器和透明微型LED的有机薄膜晶体管应用。

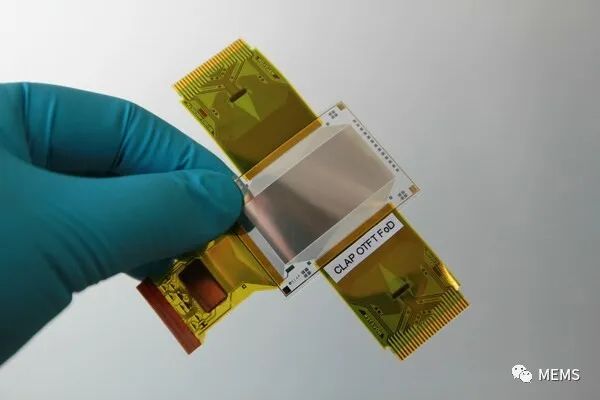

CLAP有机薄膜晶体管应用原型：指纹识别传感器

在从德国BASF获得有机薄膜晶体管材料专利和技术后，CLAP拥有了自己的有机半导体研究工厂，积极开发应用产品。

有机薄膜晶体管的优势在于使用各种涂层工艺（溶液材料）以较低的成本制造设备，而不需要使用昂贵的沉积设备，并且可以采用低温工艺（低于120摄氏度）在塑料薄膜上制造设备。作为一种需要柔性功能的柔性电子器件的驱动基板，使用有机薄膜晶体管的可能性非常高。有机薄膜晶体管可以作为物联网基础设施的解决方案，提供各种规格的产品，如可弯曲、可滚动和可穿戴产品。

特别值得一提的是，有机薄膜晶体管的制造工艺非常环保。在制造过程中，如果有机半导体和绝缘体包含光反应性材料（CLAP的交联仪：XL-100），则可能直接形成TFT。利用光刻胶和反应离子刻蚀（RIE）技术可以将该工艺简化到现有方法的1/3，从而产生低碳排放等环保效应。这是CLAP有机薄膜晶体管的差异化解决方案之一。

CLAP首席执行官Sungho Kim表示："我们正在优先考虑面向大屏幕指纹识别传感器和透明柔性微型LED显示器实现有机薄膜晶体管商业化。我们将通过参加CES 2023进一步推广技术，并扩大与全球公司的合作。最终，CLAP希望继续作为一家环保型公司，基于有机半导体材料使用更少的能源、产生更少的废弃物和更少的有害物质，并希望成为世界柔性电子应用领域最顶尖的公司。"
