PT2021电容式触摸控制ASIC概述及主要特性

1.产品概述

PT2021 是一款电容式触摸控制 ASIC，支持 1 通道触摸输入，1 通道同步型开关输出。具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。

2.主要特性

工作电压范围：2.4~5.5V

待机电流约 6uA@VDD=5V&CMOD=10nF

单通道触摸输入，单路同步型开关输出

内置稳压源、上电复位和低压复位等硬件模块

内置实时环境自适应、高效数字滤波等软件算法

抗电源纹波能力强，可抵抗<0.5V 的电源纹波，不影响芯片正常工作，不误动

抗 RF 干扰能力强，同类型产品中，抗对讲机等大功率 RF 发射设备的干扰时具有优异表现

HBM ESD 优于 4KV

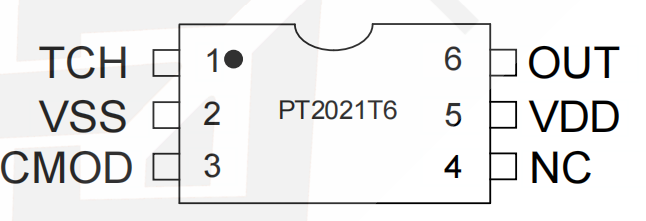

3.封装

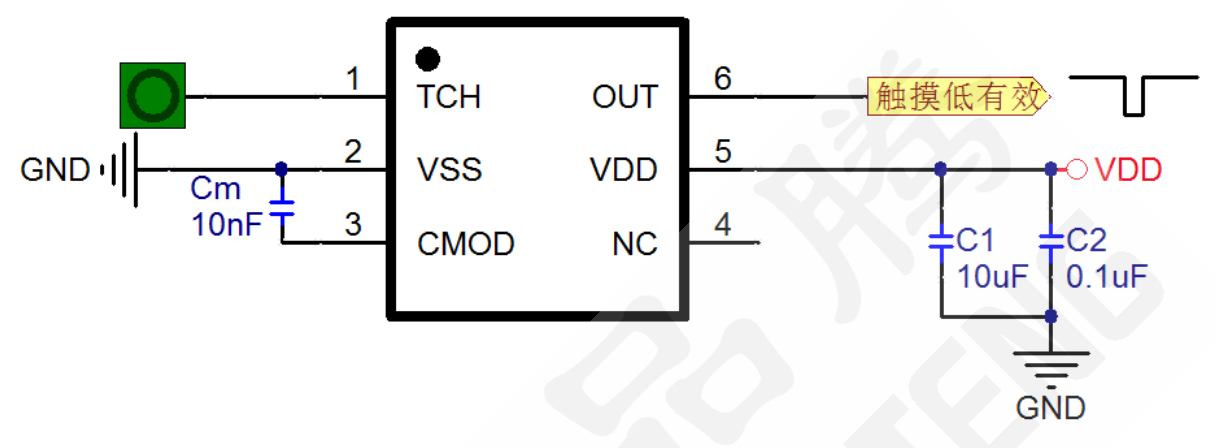

4.应用电路
