PT2023N单通道触摸检测芯片概述、特性及功能

产品概述：

PT2023N 是一款单通道触摸检测芯片。芯片内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果。该触摸芯片专为取代传统按键而设计，具有宽工作电压与低功耗的特性，可广泛地满足不同消费类应用的需求。

主要特性：

工作电压范围：2.0~5.5V

工作温度范围：-40~85℃

抗干扰性能优良：上电复位、低压复位功能及环境自适应算法等多种措施

待机工作电流：典型值 1uA@VDD=3V/无负载

按键最长响应时间：低功耗模式下约 220ms@VDD=3V

可接外部电容（1~50pF）调整触摸灵敏度

输出模式选择（TOG）：同步输出或锁存（toggle）输出

PT2023N 为单通道 OD NMOS 输出（QD）：低电平输出有效

按键最长输出时间：无穷大

上电有约 0.4 秒的稳定时间，此期间内不要触摸检测点，且此时所有功能被禁止

HBM ESD：大于 5KV

封装形式：SOT23-6

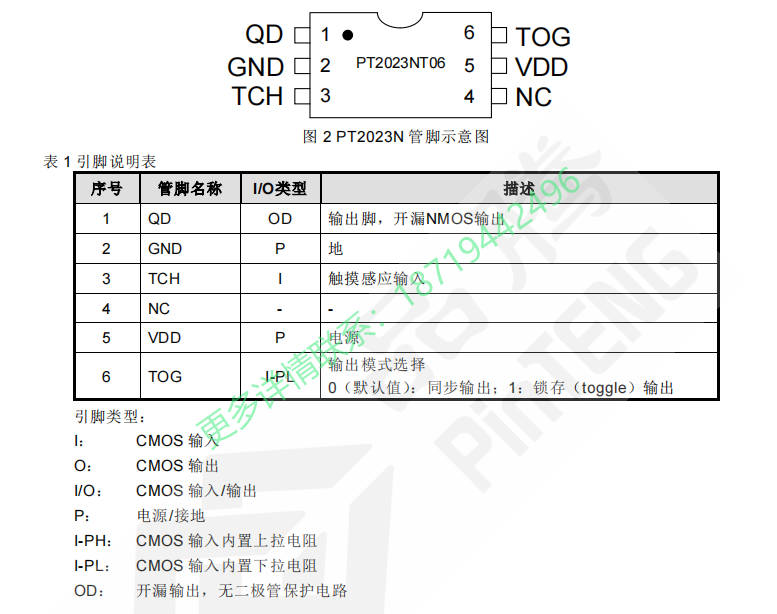

封装及引脚说明：

功能描述：

5.4 灵敏度调整

IC 触摸管脚上的等效电容大小会影响灵敏度，灵敏度调整必须符合 PCB 的实际应用，下面是一些调

整灵敏度的方法：

1) 调整触摸盘大小：

在其它条件不变的情况下，使用较大的触摸盘尺寸可增加灵敏度，反之则会降低灵敏度；但触摸

盘尺寸必须在有效范围内。

2) 调整介质面板厚度：

在其它条件不变的情况下，使用较薄的介质可增加灵敏度，反之则会降低灵敏度。

3) 调整 Cs 电容值

在其它条件不变的情况下，触摸盘上未接对地 Cs 电容时，灵敏度最高，反之 Cs 电容越大灵敏

度变低，Cs 电容可用范围：（1≦Cs≦50pF）。

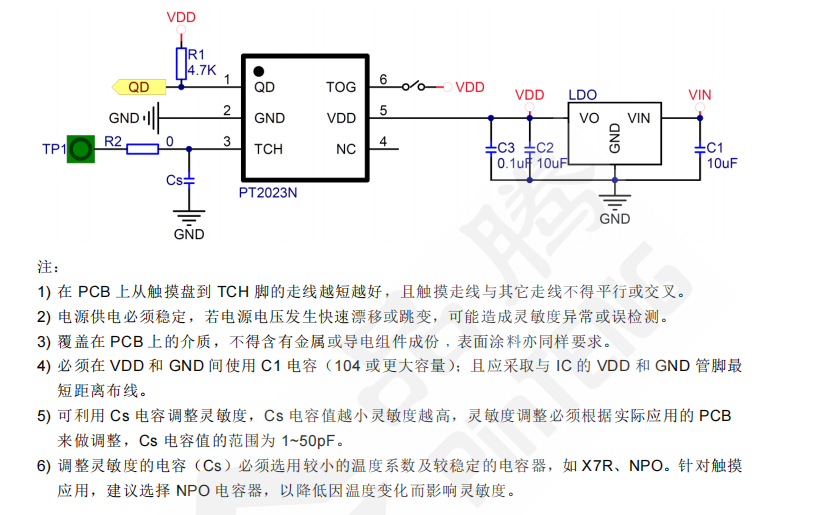

应用电路：
