低功耗电容触摸芯片的工作原理、主要特性及应

刷卡解锁、一步开门、远程监测、遇到风险自动宣布警报、智能联动等人们关于门锁各种看似遥不可及的梦想，因为智能锁的呈现一一变成实际。由于智能门锁的不断进化，人们关于智能家居也有了更多梦想和期待。将触摸屏引入智能门锁交互，让用户在智能锁的体会上更安全、更便利、更个性化。

低功耗电容触摸芯片Si12T和Si14T，由于其具有触摸暂停检测功能，ACD（自动探测卡）模式下，Si512/522/523通过SCT引脚控制Si12T和Si14T的触摸功能，刷卡部分和触摸部分互不干扰，大大降低了误触发几率。

01工作原理

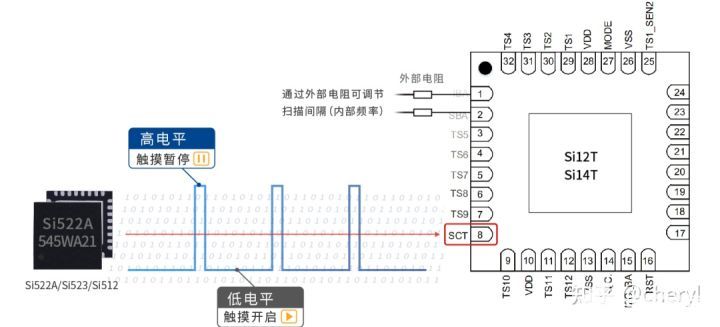

ACD(自动探测卡)模式下，通过Si522A开启 ARI功能，通过D1引脚输出同步电平信号，通过SCT引脚控制Si12T/Sil4T暂停或开启。

在Si522A芯片ACD(自动探测卡模式)定时间隔到，发射检卡场强前1μs，芯片D1引脚输出高电平SCT同步信号，Si12T/Si14T在SCT为高电平时暂停当前触摸感应状态，在结束发射检卡场强后的1us后,芯片会输出低电平SCT同步信号，Si12T/Si14T在低电平时开启当前触摸感应状态。

整个自动探测卡 ACD（自动探测卡）模式下，发射场强的时间间隔为 15us，在该间隔下暂停触摸功能，不会对触摸体验造成任何影响。通过同步信号 SCT，确保了刷卡部分和触摸部分互不干扰。

02主要特性

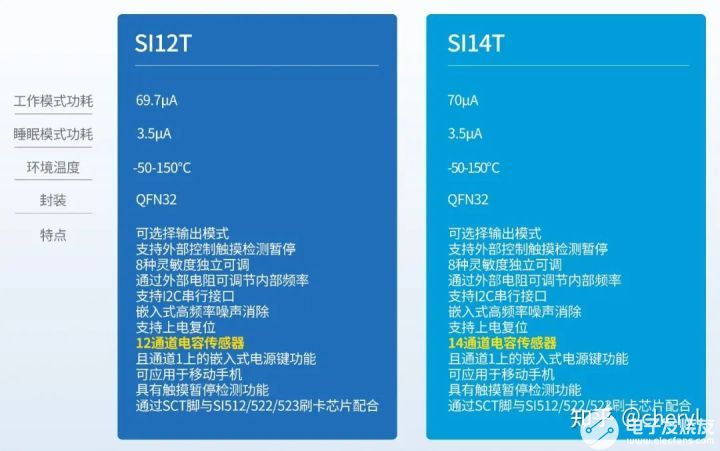

Si12T可以完全兼容ADS的TSM12,软硬件无需修改。

Si14T对比Si12T多了两个通道，同时可支持14个按键功能，Si14T和Si12T均有多芯片同步功能。

03应用领域

门锁应用

触摸屏幕应用

控制面板、键盘

薄膜开关

移动应用（手机/PDA/PMP等）
