大联大诠鼎集团推出基于PixArt产品的多指手势识

2021年5月11日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于原相科技（PixArt）PAC7640LT + PAG7661QN的多指手势识别方案。

图示1-大联大诠鼎推出基于PixArt产品的多指手势识别方案的场景应用图

为使人们与智能设备之间更自然、舒适地沟通，手势识别技术应运而生。近年来，随着智能终端的飞速发展、AR/VR热度的居高不下，以及万物互联的进程加速，手势识别作为更人性化的交互方式被各大厂商追捧。大联大诠鼎推出基于PixArt PAC7640LT + PAG7661QN的多手指手势识别解决方案，可支持单一对象/多重对象检测，为包括商业、物联网和游戏在内的各种应用提供更精确、更可靠的手势产品。

图示2-大联大诠鼎推出基于PixArt产品的多指手势识别方案的展示板图

PixArt成立于1998年7月，主要致力于CMOS影像传感器及其他应用IC的设计、研发、生产与销售。PixArt拥有丰富的类比IC设计、影像传感IC设计和影像处理IC设计经验，目前已在全球CMOS影像传感器厂商中颇具影响力。

该方案将PAC7640LT（Sensor）+ PAG7661QN（DSP）+LST0-227（Lens）与独立的ISP SoC结合在一起，具有完整的算法支持，可为产品开发提供全面的解决方案。本套解决方案支持对多种手势识别：静止状态下的握拳或伸出1-5根手指的手势、伸出1-5根手指向传感器移动、双指捏合以及独特的大拇指模式等等。

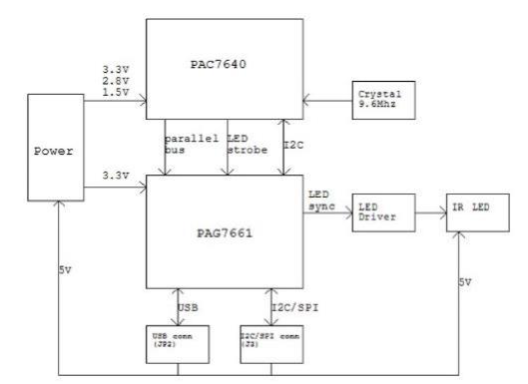

图示3-大联大诠鼎推出基于PixArt产品的多指手势识别方案的方块图

其中PixArt PAC7640LT是一款具有增强功能的全局快门图像传感器，封装尺寸为3.45mm x 3.45mm x 0.76mm（CSP）。它具有400 x 400分辨率，每秒120帧（fps）的图像捕获能力，该传感器带有集成的图像传感器ISP。此外，PAC7640LT还允许多台摄像机同步，支持3D类型的应用，通过I2C进行寄存器设置，可以控制所有ISP功能。

PAG7661QN本身是一颗可编程的数字信号处理器（DSP），主要是透过MIPI将DATA/CLOCK/FSYNC转为USB/I2C/SPI，通过I2C或SPI或USB1.1即可立即读取预定义手势结果，大大节省了MCU处理资源。

核心技术优势：

• 基于红外影像分析技术，硬件支持手形辨识算法；
• 内建硬件算法，反应速度快；
• 支持实时输出手掌与手指信号，增加应用弹性；
• 透过I2C或SPI或USB1.1即可读取预定义手势结果，大幅节省MCU运算资源；
• 小型化设计；
• 免费提供硬件参考设计、软件参考代码。

方案规格：

• Operating Distance：5~40cm；
• Communication interface：

I2C，SPI and USB1.1 for Gesture result output；

USB 1.1 for Image mode （50x50）；

• 5V供电；
• 2颗LED；
• FOV（水平） = 77deg；
• 4L PCB，尺寸：55.5mm x 10mm。
