我国石墨烯混频探测器实现外差混频探测 最高频

电子发烧友早八点讯：近日，从中国科学院获悉，中国电子科技集团有限公司第十三研究所专用集成电路国家级重点实验室与中国科学院苏州纳米技术与纳米仿生研究所、中国科学院纳米器件与应用重点实验室再次合作，在高灵敏度石墨烯场效应晶体管太赫兹自混频探测器的基础上，实现了外差混频和分谐波混频探测，最高探测频率达到650GHz，利用自混频探测的响应度对外差混频和分谐波混频的效率进行了校准，该结果近期发表在碳材料杂志Carbon上。

频率介于红外和毫米波之间的太赫兹波在成像、雷达和通信等技术领域具有广阔的应用前景，太赫兹波与物质的相互作用研究具有重要的科学意义。高灵敏度太赫兹波探测器是发展太赫兹应用技术的核心器件，是开展太赫兹科学研究的重要手段与主要内容之一。太赫兹波探测可分为直接探测和外差探测两种方式：直接探测仅获得太赫兹波的强度或功率信息;而外差探测可同时获得太赫兹波的幅度、相位和频率信息，是太赫兹雷达、通信和波谱成像应用必需的核心器件。外差探测器通过被测太赫兹信号与低噪声本地相干太赫兹信号的混频，将被测信号下转换为微波射频波段的中频信号后进行检测。与直接探测相比，外差探测通常具备更高的响应速度和灵敏度，但是探测器结构与电路更加复杂，对混频的机制、效率和材料提出了更高的要求。

天线耦合的场效应晶体管支持在频率远高于其截止频率的太赫兹波段进行自混频探测和外差混频探测。前者是直接探测的一种有效方法，可形成规模化的阵列探测器，也是实现基于场效应晶体管的外差混频探测的基础。目前，国际上基于CMOS晶体管实现了本振频率为213GHz的2次(426GHz)和3次(639GHz)分谐波混频探测，但其高阻特性限制了工作频率和中频带宽的提升。

石墨烯场效应晶体管因其高电子迁移率、高可调谐的费米能、双极型载流子及其非线性输运等特性为实现高灵敏度的太赫兹波自混频和外差混频探测提供了新途径。前期，双方重点实验室秦华团队和冯志红团队合作成功获得了室温工作的低阻抗高灵敏度石墨烯太赫兹探测器，其工作频率(340GHz)和灵敏度(～50pW/Hz1/2)达到了同类探测器中的最高水平。此次合作进一步使工作频率提高至650GHz，并实现了外差混频探测。

如图1所示，工作在650GHz的G-FET太赫兹探测器通过集成超半球硅透镜，首先通过216、432和650GHz的自混频探测，验证了探测器响应特性与设计预期一致，并对自混频探测的响应度和太赫兹波功率进行了测试定标。在此基础上，实现了本振为216GHz和648GHz的外差混频探测，实现了本振为216GHz的2次分谐波(432GHz)和3次分谐波(648GHz)混频探测。混频损耗分别在38.4dB和57.9dB，对应的噪声等效功率分别为13fW/Hz和2pW/Hz。2次分谐波混频损耗比216GHz外差混频损耗高约8dB。

此次获得混频频率已远高于国际上已报道的石墨烯外差探测的最高工作频率(～200GHz)，但中频信号带宽小于2GHz，低于国际上报道最高中频带宽(15GHz)。总体上，目前G-FET外差混频探测器性能尚不及肖特基二极管混频器。但是，无论在材料质量还是在器件设计与工艺技术上，都有很大的优化提升空间。根据Andersson等人预测，G-FET的混频转换效率可降低至23.5dB，如何达到并超越肖特基二极管混频探测器的性能指标是未来需要重点攻关的关键问题。

声明：电子发烧友网转载作品均尽可能注明出处，该作品所有人的一切权利均不因本站转载而转移。作者如不同意转载，即请通知本站予以删除或改正。转载的作品可能在标题或内容上或许有所改动。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯 收藏 人收藏 分享：

评论

发表

相关推荐

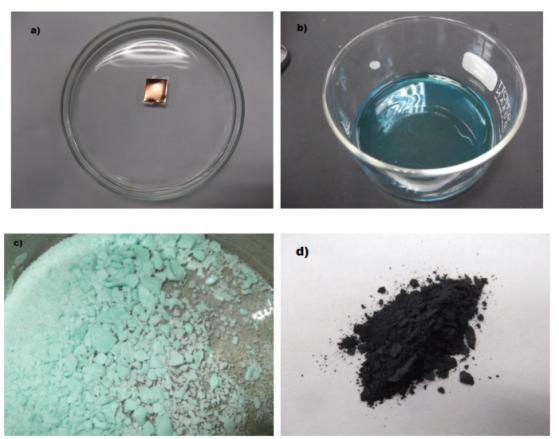

过硫酸铵溶液蚀刻回收铜上石墨烯片的合成

石墨烯是一种原子级薄层2D碳纳米材料，具有以六方晶格结构排列的sp2键碳原子。石墨烯因其优异的物理和....发表于 2023-10-24 09:35• 12次阅读

超声波项目佑航科技获数千万元融资，美科学家发现石...

传感新品 【湖南大学和南华大学：研究新型超低电位电化学发光适配体传感器】 近日，湖南大学蔡仁和南华大....发表于 2023-10-20 08:43• 107次阅读

AR/VR热管理方案

VR/AR一体机是将独立运算系统、光学显示系统、音频系统、感知交互系统高度集成在一体空间的头戴式智能....发表于 2023-10-17 10:07• 89次阅读

什么是CNT、SWCNT和MWCNT？CNT技术...

市场研究机构IDTechEx指出，随着硅基器件尺寸逼近物理极限，硅柔性化处理已日趋接近天花板；碳基材....发表于 2023-10-15 11:57• 144次阅读

超级蒙烯材料：石墨烯家族的新成员

从堆垛结构上看，石墨烯纤维接近传统石墨；而从宏观形态上看，它类似于碳纤维。石墨烯粉体通过与高分子复合....发表于 2023-10-12 16:19• 77次阅读

石墨烯，提高超导体的电流密度

为了解决这些缺陷，由芝浦理工学院超导材料能源与环境实验室的 Muralidhar Miryala 教....发表于 2023-10-10 17:44• 138次阅读

石墨烯力学特性在国防领域的应用

石墨烯强度很高，根据原子力显微镜基于悬浮石墨烯的压痕实验得到的单个石墨烯片的弹性模量 约为1Tpa，....发表于 2023-10-09 15:32• 23次阅读

石墨烯远红外线对人体有什么作用

这一理论是根据机体的各种生物活性分子（核酸、蛋白质、糖、脂肪）的化学组成空间的构象与分子的功能活性之....发表于 2023-10-08 16:36• 111次阅读

获诺贝尔奖的“量子点”有望应用于钙钛矿电池，光电...

与染料敏化太阳能电池一样，钙钛材料也覆盖在电荷传导空心支架上，作为光吸收剂使用。伊朗研究小组开始用转....发表于 2023-10-08 14:33• 436次阅读

一文了解石墨烯发热膜

电热膜就是一种通电后能发热的薄膜。它是由电绝缘材料与封装其内的发热电阻材料组成的平面型发热元件。因为....发表于 2023-09-28 10:23• 182次阅读

研究人员使用石墨烯和量子点设计用于眼动追踪应用的...

眼动追踪通常涉及从用户眼睛反射红外光，并使用图像处理算法分析反射信号，以测量眼睛位置、运动和瞳孔扩张....发表于 2023-09-20 16:45• 269次阅读

光学微纳3D传感器企业楚光三维完成近千万天使轮融...

传感新品 【巴塞罗那科学技术研究所：研究人员使用石墨烯和量子点设计用于眼动追踪应用的半透明图像传感器....发表于 2023-09-20 08:46• 502次阅读

从单层石墨烯中收集拉曼光谱

背景 Ping-Heng Tan教授在北京中国科学院的研究重点是二维层状材料的光学性质。这还包括相关....发表于 2023-09-18 14:49• 86次阅读

基于锯齿形石墨烯纳米带及其五元环衍生结构的自旋卡...

为了减小界面处的晶格形变，提高电子透射性能，我们基于STGNR和5-STGNR纳米带，设计了全新的自....发表于 2023-09-12 17:59• 190次阅读

什么是LTDF石墨烯？为什么它是复合材料的最佳选...

石墨烯因其广泛的奇妙特性而经常被称为“奇迹材料”。这些特性使石墨烯超越了其他添加剂材料，从此成为许多....发表于 2023-09-12 10:17• 417次阅读

什么是“白色石墨烯”？白色石墨烯和石墨烯区别

六方氮化硼和石墨烯都是仅一个原子厚度的层状二维材料，不同之处在于石墨烯结合纯属碳原子之间的共价键，而....发表于 2023-09-12 09:32• 293次阅读

热响应性GO纳米片的优势

基于石墨烯的二维材料由于其优异的结构、机械、电学、光学和热性能，最近成为科学探索的焦点。其中，基于氧....发表于 2023-09-11 11:40• 267次阅读

石墨烯发热膜的发热原理是怎样的呢

目前市场上石墨烯电热膜应用较广 ，大家都知道，只要接通电源，发热材料短时间内迅速升温，达到控制器的设....发表于 2023-09-11 10:19• 215次阅读

石墨烯薄膜导热性的关键因素是什么

本文从石墨烯基薄膜的制备方法和影响其散热性能的关键因素等方面综述了近年来石墨烯基薄膜的研究进展。很难....发表于 2023-09-07 10:21• 200次阅读

石墨烯基薄膜及其复合材料在散热方面的研究进展

引言：随着5G通信技术的推广和普及，散热已经成为电子设备中的一个普遍问题。自20世纪60年代以来，随....发表于 2023-09-07 10:07• 310次阅读

石墨烯旗舰：汽车技术创新

G+BOARD 与意大利的Nanesa和Centro Rierche Fiat等多家工业合作伙伴合作....发表于 2023-09-04 15:48• 240次阅读

介绍一种可行的方法和潜在的机制来辅助自组装的转角...

近年来，能够生产无缺陷单层石墨烯和其他2D材料的生长技术得到了长足的发展。发表于 2023-09-04 10:30• 161次阅读

高力波课题组实现无缺陷石墨烯稳定封装氢分子

由于原子尺度的限制，二维层状材料中的层间空间可以用于研究离子、原子和分子在限域空间中的异常行为，如无....发表于 2023-09-04 10:25• 290次阅读

石墨烯基导热薄膜的研究进展情况分析

CVD因具有可控、高质量生长石墨烯的优点而引起国内外关注，据报道石墨烯薄膜可在多个衬底上生长，如Fe....发表于 2023-09-01 11:12• 133次阅读

石墨烯现行产业化的2个经典案例

不同形式的石墨烯材料可根据应用和技术的要求，选用不同制备方法得到。这些不同的制备方法给技术人员和产品....发表于 2023-08-31 16:37• 192次阅读

石墨烯的由来、性能及应用

石墨烯(Graphene)是一种二维碳材料，是单层石墨烯、双层石墨烯和多层石墨烯的统称。目前，国内将....发表于 2023-08-31 15:47• 307次阅读

石墨烯等前沿材料产业化重点发展指导目录发布

据了解，本次公布的第一批前沿材料产业化重点发展指导目录聚焦已有相应研究成果、具备工程化产业化基础、有....发表于 2023-08-29 16:43• 351次阅读

膨胀垂直石墨烯/金刚石薄膜研究进展

多孔或层状电极材料具有丰富的纳米限域环境，表现出高效的电荷储存行为，被广泛应用于电化学电容器。而这些....发表于 2023-08-29 11:10• 188次阅读

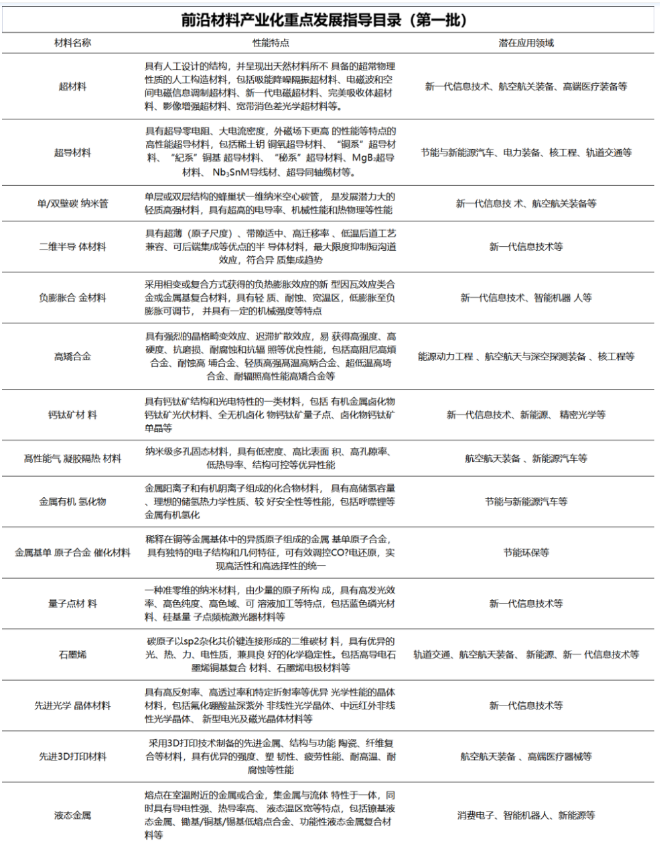

两部门印发前沿材料产业化重点发展指导目录，超导材...
