指纹识别模块51单片机程序

　　硬件设计方案

       本系统主要使用了指纹模块，MicroSD卡读写模块，PCF8563模块，蜂鸣器模块，矩阵按键模块，lcd1602，和STC90C516RD+

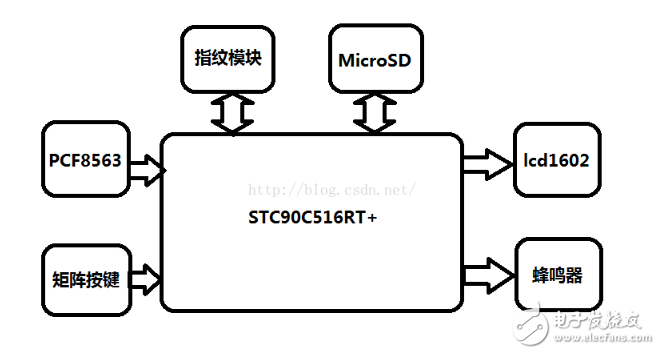

　　系统框图

　　1）指纹模块

　　采用FPM10A光学指纹模块。FPM10A光学指纹模块是经典的光学指纹模块，性能稳定，应用范围广，可选用TTL串口或USB接口，可使用51单片机

　　2）存储模块

　　方案一：采用EEPROM模块

　　EEPROM模块简单，采用iic通讯，但存储量小，寿命有限，没有锻炼价值，所以弃用。

　　方案二：采用MicroSD卡读写模块

　　MicroSD读写卡模块，采用SPI协议通讯，这个通讯协议还没接触过，且比EEPROM存储量大，使用普遍，所以本系统采用MicroSD读写卡模块。

　　3）实时时钟

　　采用PCF8563模块。该芯片比DS1302更为稳定，走时更准，功耗最低。

　　程序设计和设计思路

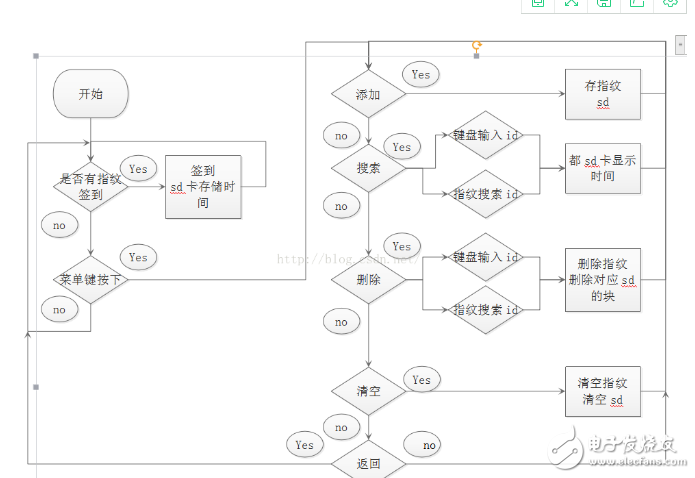

　　程序流程图

　　该项目实现签到，添加指纹，删除单个指纹，搜索指纹，和清空指纹等操作。

　　签到是搜索该指纹ID后，存储时间戳到MicroSD对应的扇区中，且蜂鸣器会响视为签到成功。功能选择使用4个按键，用循环向下选择的方式。添加指纹中，首先先获得指纹图像1，存储到buffer1中，再获得指纹图像2，存储到buffer2中，再写命令使buffer1和buffer2形成特征模板，再存入特定的ID中，最后初始化ID对应的MicroSD扇区。删除单个指纹和搜索指纹中，我使用两种方法找到该指纹的ID，一种是按键输入，还是用四个按键循环，二种是通过搜索指纹找到该指纹的ID，在按键指纹中需要判断该ID是否存在，通过在对应MicroSD卡设置标志位的方法，确定该ID是否在用，该标志位与指纹模块同步。搜索指纹找到ID后显示，对应ID的签到时间。清空指纹是清空指纹模块和对应的MicroSD卡扇区。
