实现电压非接触稳定测量电路设计

　　在复合材料特性检测、电路电气特性检测、人体心电检测、核磁共振等方面需要对物体表面电压进行精确测量。传统上电压的检测都需要与物体直接接触，通过传导电流来完成。该种电压测量方法无法测量空中电压的变化，即使测量物体表面电压，这种接触测量方式也有许多缺点。例如，接触测量心电信号时，电极需要利用导电膏与皮肤直接接触，容易引起皮肤过敏，造成皮肤不适；接触测量电路时延特性时，由于测量电路的接人，改变了原有电路的传输特性，从而改变了时延，使测量不准确。接触测量物体表面的电压不仅操作麻烦而且有一定的危险性。为了克服接触电压测量的这些缺点，满足对物体表面电压非接触测量的需要，文中设计了一种新型便携式电压检测系统。该系统基于电容耦合原理，前端前置电路通过运用保护、自举、有源屏蔽等反馈技术，有效地提高了其输入阻抗，从而使该系统对物体表面电压测量时相当于一个理想的电压表，不需要与物体表面直接电气接触，利用位移电流即可完成电压的有效测量。

　　非接触电压测量原理

　　非接触电压测量的原理类似于磁力仪测量磁场，不需要直接电气连接，通过电容耦合，利用位移电流来测量物体表面或自由空间的电压。将传感器电极放在电场中，感应电极与信号源之间将形成耦合电容，通过耦合电容信号源经过测量系统与地之间将构成一个分压电路，如图1所示。

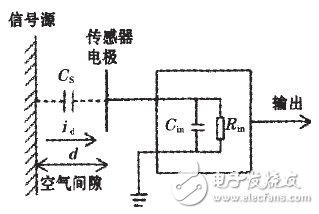

　　图1非接触电压铡量原理图

　　设信号源的电压为Vs由分压公式可得，在运放输入端的电压可表示为：

　　如果传感器前置放大电路的放大倍数为Av，输入电阻和输入电容分别为Rin和Cin则传感器的输出可表示为：

　　由式（2）可知，当耦合阻抗与系统输入阻抗相比可忽略不计时，系统相当于一个具有理想特性的电压计，可有效测量电压信号。因此，为了提高系统的灵敏度，在系统设计过程中，应该采用反馈等技术提高系统前端传感器的输入电阻，降低输入电容。通过测量空中两点电压的大小，根据电压与电场的关系，可以推导出空中电场的情况。
