触屏技术科普知识:In-Cell、On-Cell、OGS

目前触摸屏领域出现了几个发展方向：以原有触控屏厂商为主导的OGS方案，以及由面板厂商主导的On Cell 和In Cell 技术方案。

目前较有实力的显示面板厂商倾向推动On-Cell或In-Cell的方案，主要原因是其拥有显示屏生产能力，即倾向于将触摸层制作在显示屏；而触控模组厂商或上游材料厂商则倾向于OGS，即将触控层制作在保护玻璃上，主要原因是具备较强的制作工艺能力和技术。

两者的共同点均可以减少贴合次数，这样也就可以达到节省成本提升贴合的良品率。另外由于少了一层触摸层，从而也可以达到节约材料成本和实现轻薄化的目的，而其中苹果iPhone5 就是采用了In-Cell的技术。

In-Cell

In-Cell是指将触摸面板功能嵌入到液晶像素中的方法，即在显示屏内部嵌入触摸传感器功能，这样能使屏幕变得更加轻薄。同时In-Cell屏幕还要嵌入配套的触控IC，否则很容易导致错误的触控感测讯号或者过大的噪音。因此，对任一显示面板厂商而言，切入In-Cell/On-Cell式触控屏技术的门槛的确相当地高，仍需要过良品率偏低这一难关。目前采用In-Cell 技术除了苹果的iPhone 5，还有诺基亚的Lumia920。其中iPhone5 屏幕的厚度估计为2.54mm，In-Cell薄化贡献为0.44mm，约占到厚度下降1.7mm的25%。

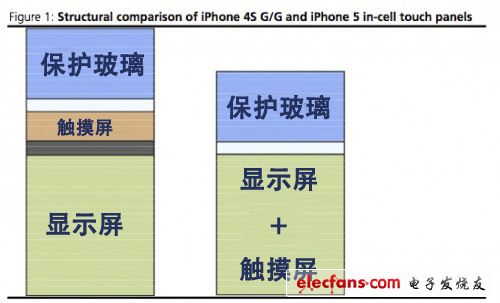

iPhone5比iPhone4S少了触摸屏这一层

虽然说目前有苹果这一巨头大力推动In-Cell 技术，但是在未来几年内仍仅限于高端智能手机领域，主要问题还是良品率，因为In-Cell一旦损坏损失的不仅仅是触摸屏， 显示屏也将连同一起报废，因此厂商对In-Cell良率要求更高。

On-Cell

On Cell是指将触摸屏嵌入到显示屏的彩色滤光片基板和偏光片之间的方法，即在液晶面板上配触摸传感器，相比In Cell技术难度降低不少。三星、日立、LG等厂商在On-Cell结构触摸屏上进展较快，目前，On Cell多应用于三星Amoled面板产品上，技术上尚未能克服薄型化、触控时产生的颜色不均等问题。

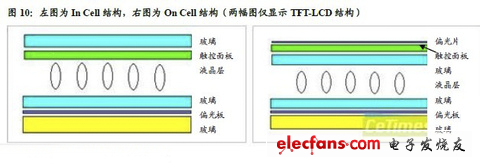

In-Cell 和On-Cell对比

OGS

OGS技术就是把触控屏与保护玻璃集成在一起，在保护玻璃内侧镀上ITO导电层，直接在保护玻璃上进行镀膜和光刻，由于节省了一片玻璃和一次贴合，触摸屏能够做的更薄且成本更低。目前国内手机品牌厂商中如天宇大黄蜂1代、金立风华、小米2已都采用了OGS技术。

不过OGS仍面临着强度和加工成本的问题。由于OGS保护玻璃和触摸屏是集成在一起的，通常需要先强化，然后镀膜、蚀刻，最后切割。这样在强化玻璃上切割是非常麻烦的，成本高、良率低，并且造成玻璃边沿形成一些毛细裂缝，这些裂缝降低了玻璃的强度，目前强度不足成为制约OGS发展的重要因素。

In-Cell是三种方案中最薄
