极致工艺无线多点触控！详尽拆解苹果鼠标Magi

在微软将触控操作应用在Windows7操作系统中后，触控操作便成了一大热门功能，自苹果推出了一款名为Magic Mouse的蓝牙无线鼠标，这款鼠标采用Multi- Touch技术，没有按键，更没有滚轮，用户使用不同的手势即可进行控制。这款鼠标一经上市便受到了众人的关注，目前它以成为无数时尚达人和Office Lady的手中“宝”。

苹果Magic Mouse 多点触控无线鼠标

苹果Magic Mouse多点触控无线鼠标 拆解零件

近日国外一家媒体发表了有关苹果Magic Mouse多点触控无线鼠标的拆解图赏，今天在这里笔者搭配简短的文字介绍与大家一起分享一下这款外观奢华、工艺精致的——Magic Mouse。

这款Magic Mouse的鼠标底部为金属外壳，表面是喷砂工艺。在它的底部我们可以看到两条黑色细长的硬塑胶贴，这在其他鼠标的设计中比较少见。在两条贴胶之间的部分是这款鼠标的电池仓位，该鼠标通过两节AA电池供电。

苹果Magic Mouse多点触控式无线鼠标

底部特写

苹果Magic Mouse多点触控式无线鼠标

电池仓位

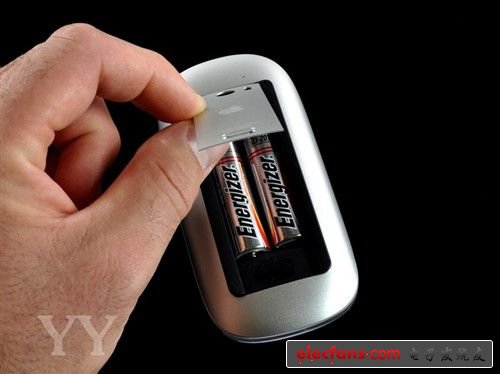

苹果Magic Mouse多点触控式无线鼠标

电池后盖

通过电池后盖底部的开关可以将其开启并且单独拆卸，这个电池后盖的长度几乎与鼠标持平，上面预留出了激光传感器和电源开关的位置。

这款鼠标采用两节AA进行供电，采用了智能式省电模式，电池使用寿命可以达到4个月之久。以后苹果是否会考虑推出内置充电锂电池的方案呢？通过无线蓝牙进行充电一定很爽！~哈哈！

苹果Magic Mouse多点触控式无线鼠标

电池仓位

苹果Magic Mouse多点触控式无线鼠标

电池仓位

苹果Magic Mouse多点触控式无线鼠标

激光传感器

这款鼠标采用了蓝牙连接，激光定位，性能表现还是不错。在激光传感器的一侧还有独立电源开关，在不使用时可以及时切断电源，避免电池的无辜浪费。

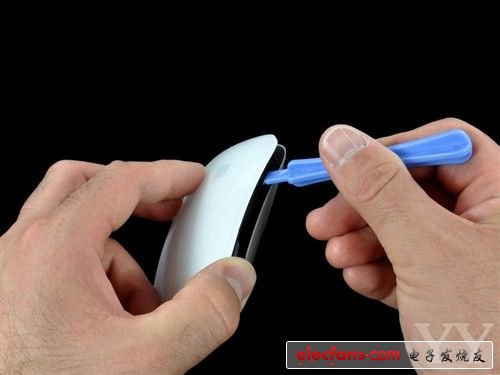

这款Magic Mouse鼠标采用了苹果独有的无缝Multi-Touch技术设计，表面光滑平整切无螺丝固定。它的外壳是通过内部黏胶固定，所以需要用硬物沿边缘翘起。（为了不损坏外壳，在这里建议采用钝器具）

苹果Magic Mouse多点触控式无线鼠标

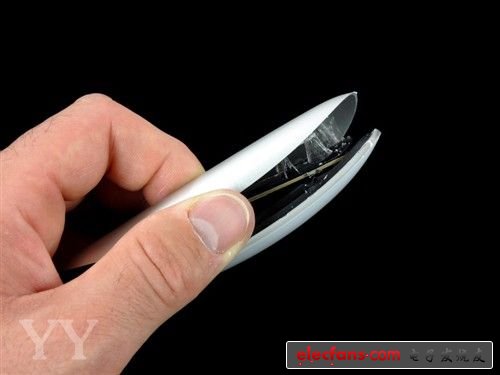

苹果Magic Mouse多点触控式无线鼠标

粘连的胶体

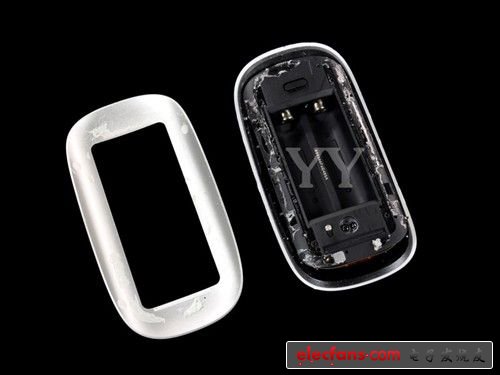

苹果Magic Mouse多点触控式无线鼠标

独立外壳

卸下外壳以后我们可以看到在边缘还有些粘连的胶体，这种无螺丝设计一旦打开很难在原封的装回原样，笔者不建议用户自行拆解。

这款苹果Magic Mouse鼠标只有单块PCB电路板，在拆卸电路板的时候需要注意接线问题，小心不要弄断线路。（要不然鼠标就彻底报废了）

苹果Magic Mouse多点触控式无线鼠标

PCB电路板

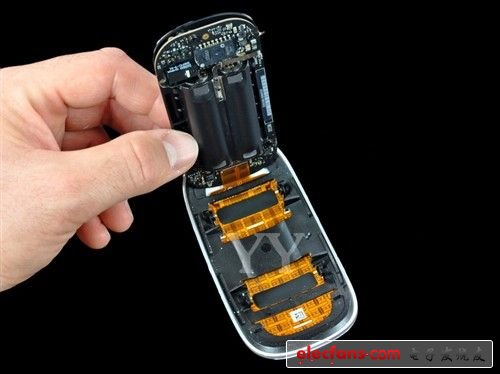

苹果Magic Mouse多点触控式无线鼠标

拆解需注意连线

苹果Magic Mouse多点触控式无线鼠标

背板

简介的设计一看就是苹果的风格，在背板上还有上、下两条软质垫脚来保护PCB板，起到了减震的作用。

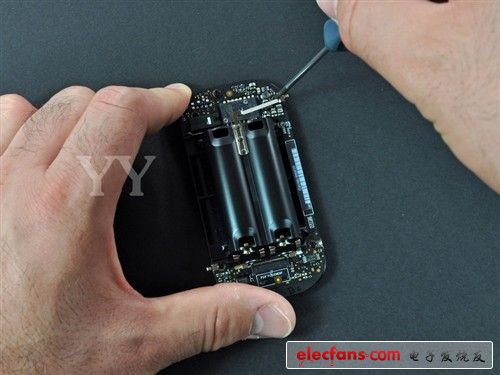

进一步拆解PCB电路板，上方是它的电池仓位，由5颗螺丝固定在主电路板之上，拆除时需要小心不要损坏电路。

苹果Magic Mouse多点触控式无线鼠标

PCB板

苹果Magic Mouse多点触控式无线鼠标

PCB板

苹果Magic Mouse多点触控式无线鼠标

PCB板

苹果Magic Mouse多点触控式无线鼠标

Broadcom芯片

PCB电路板拆下之后继续进行拆解，最终对照灯光可以确认这款鼠标的确采用了无螺孔设计。

苹果Magic Mouse多点触控式无线鼠标

底板

苹果Magic Mouse多点触控式无线鼠标

底板

苹果Magic Mouse多点触控式无线鼠标

无螺孔

老外的思考方式果然与我们不一样，不过笔者在想往底板内部装些水检验它是否有露出也是个不错的方式。

苹果Magic Mouse多点触控鼠标拥有强大的可操控性能，以下为演示说明：

轻点：Magic Mouse 是先进的点击式鼠标，可在其 Multi-Touch 表面随处单击和双击。

双键轻点：当你在系统偏好设置中选择启用辅助点按功能时，Magic Mouse 具有双键鼠标的功能。惯用左手的用户也可重新分配左右键。

360°滚动：使用单指在 Multi-Touch 表面沿着任何方向轻刷，还可 360 度全方位移动。

屏幕缩放：在键盘上按住 Control 键，用单指在 Magic Mouse 上滚动即可放大屏幕上的内容。

双指轻扫：使用双指向左或向右轻扫 Multi-Touch 表面，可在 Safari 中浏览页面或在 iPhoto 中浏览照片。

● 写在最后

整体感觉苹果Magic Mouse鼠标的外观设计和功能应用都体现出苹果的强大设计和创新能力，但遗憾的就是它仅仅支持苹果操作系统的使用，虽然目前有一些破解方式单并不完善。期待着苹果以后推出更适合广大消费者使用的产品。
