ADI实验室电路:电容数字转换器AD7150用于近程传感

电路功能与优势

本文所述电路为利用电容数字转换器（CDC） AD7150的近程传感应用开发提供了一个基础。

AD7150 CDC测量两个电极之间的电容，并将测量结果与一个阈值相比较；该阈值可以是固定值，也可以由片内自适应阈值算法引擎动态调整。

如果输入电容发生改变（例如手靠近过来），就会设置一个输出标志，指示电容已超过阈值，表明有物体接近。

湿度或温度等环境变化可能会导致传感电容缓慢变化，而利用该片内自适应阈值算法引擎，AD7150便能适应这种变化，而不会丧失近程传感的能力。

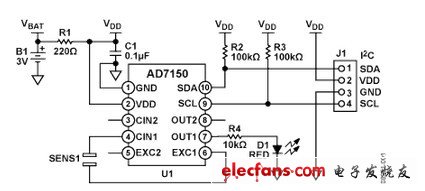

图1：AD7150作为近程检测器独立工作

电路描述

采用AD7150独立工作的近程传感应用只需非常少的外围元件，如图1所示。该电路需要一个电源电压（电池B1）、对电源电压进行一些滤波处理（R1、C1）以及I2C®兼容I/O引脚上较弱的上拉电阻（R2、R3）。如果AD7150检测到有物体接近（例如手），红色LED D1将提供视觉指示。该电路需采用一个容性传感元件（SENS1），它可以简单地由FR4 PCB上的两片轨道组成，如图2所示。

图2：AD7150近程检测器演示板
