基于单片机的EMS液晶显示触摸屏设计方案

　　摘要：本文提出一种基于STM32F103单片机的用于电动车电池能量管理系统(EMS)的液晶显示触摸屏的设计方案，该方案以STM32F103作为核心控制器。STM32F103通过I/O口与四线电阻触摸屏相连，利用自带的A/D转换功能检测触摸并计算触点坐标实现触摸功能，并通过自身的I/O接口与TFT液晶屏模块实现通信，控制实现显示的功能，具有不错的应用前景。

　　0 引 言

　　电动车一直以清洁环保而备受关注，加上能源危机加剧、油价不断上涨，电动车也越来越受到用户的青睐。电动车一般采用锂电池供电，由多个单体电池串联成电池组作为动力电源。但由于各个串联单体电池特性不能保证完全一致，因此相同的电流下充电放电速度也会不同，如果不进行均衡干预，电池寿命会大大缩短，因此需要实时监控各个单体电池的状态、总电压、总电流，根据状态适时进行电池充放电均衡，并且充放电均衡时，均衡状态也要实时进行检测，所以就有了电动车电池能量管理系统(EMS)。实践证明EMS可以有效延长电动车电池使用寿命，是电动车中十分重要的管理系统。

　　EMS主要包括：信息采集模块、充放电均衡模块、信息集中处理模块以及显示模块。

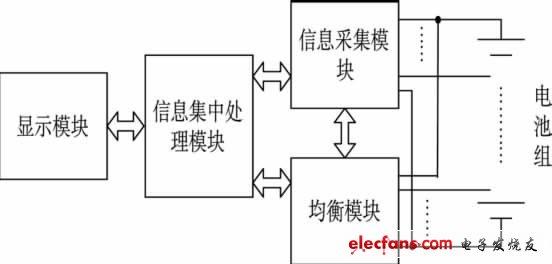

　　图1为自主研发的电动车电池能量管理系统(EMS)的结构图，其中信息采集模块主要完成实时采集电池组以及单体电池的电压、温度、电流等状态，对电池进行实时监控的同时也为均衡模块的开启与关闭提供依据。

　　图1 EMS结构框图
