电容式触控电路实现过程

　　电容式触控电路设计的七个步骤

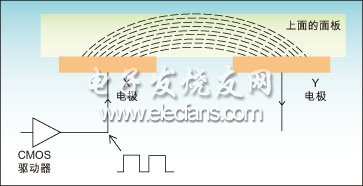

　    图1是电容式感应技术原理示意图。

　　图1 技术原理示意图

　　电容式感应技术由于具有耐用、较易于低成本实现等特点，而逐渐成为触摸控制的首选技术。此外，由于具有可扩展性，该技术还可以提供其它技术所不能实现的用户功能。在显示屏上以软按键方式提供用户界面，这通常被称为触摸屏。

　　触摸输入滚动/指示功能器件，例如iPod音乐播放器上的点击式转盘，这类器件在消费市场已经获得广泛的认可，正在逐渐出现在更多的消费设备市场。有两种基本类型的滚动器件：第一种是绝对报告类型，提供直接位置输出报告;另外一种是相对类型，这类器件提供用来增加或减少某个值的直接报告。

　　使用电容式感应的IC设计感应开关电路板与其它电路的开发流程略有不同，因为电容式开关的设计上会受到机构与其它电路设计上的影响，会有比较多的调整程序，所以需要一个比较复杂的开发流程，现就以出道较早且具有代表性的“Quantum ”产品的开发流程及要点介绍给大家，希望对需要的朋友有所帮助。下图是开发流程图：

　　1.机构设计

　　a.面板的材质必须是塑胶，玻璃，等非导电物质。

　　b. 在机构设计阶段同时也必需设计操作流程，以选择合适的产品，如果是按键的产品，要考虑是否有复合按键的设计，或是综合滑动操作及按键操作等，如果是以滑动操作的产品，就必须考虑是否需要切割出按键。

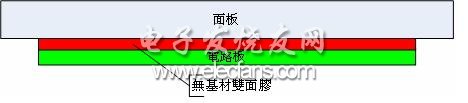

　　c.由於感应电极与面板接触点之间不能有空隙，所以机构设计上必须考虑将感应验路板直接黏贴在外壳面板的内侧，以及考虑面板的组装方式。

　　d.同样的，感应电极与手指之间不能有金属层夹在中间，所以面板上不可以有金属电镀及含金属超过15%的喷漆等会形成导电层的设计。

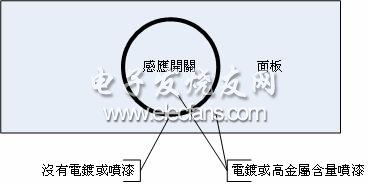

　　e.如果必须电镀或高金属含量漆，请在按键区域的边缘保留一圈不要电镀或喷漆，用以隔绝其他感应开关。
