德州仪器车用感测器(车用液压阀)解决方案

　　德州仪器车用感测器解决方案（车用液压阀）

　　液压阀

　　液压阀指示流动的液体介质，通常油从其到其输出埠的输入埠。油流的方向是由线轴，由线性力电机驱动的位置决定的：

　　核心子系统包括：

　　电源转换

　　• 电偶之间提供隔离阀电源、外部汇流排和24V 辅助用品。它还提供对个别功能块的受规管的电源 电压。

　　现场汇流排界面与控制

　　• 提供系统控制器和现场汇流排信号之间的电偶隔离。系统控制器转换阀命令dsp 的现场汇流排从传入的资料。它还将翻译现场汇流排信号从DSP 的阀门资料。

　　阀控制

　　• 执行幕后列印定位，和压力和温度的测量。它还指示报警条件。

　　阀门控制器的现场汇流排系统控制器通过从接收位置命令和驱动器直到位置感测器的输出信号的线性力电机（LVDT = 线性变差动变压器）等于位置命令的输入的值。同时，压力和温度进行监测。警报条件指示，如果这些感测器的一个超过预先设定的安全值。

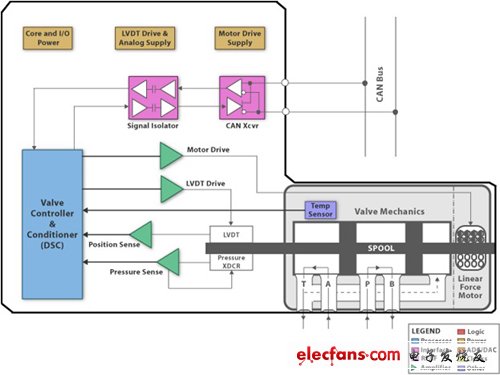

　　方块图

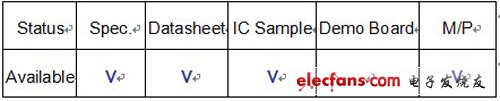

　　产品讯息
