REF80 是一款高度集成的超低漂移埋地齐纳精密基准电压源。REF80 将精密 7.6V 基准电压源与内部加热器相结合，可实现 0.05ppm/°C 的极低温度漂移。 集成加热器将模具的内部温度保持在恒定的设定点。这有助于无论环境温度如何变化，基准电压都能保持恒定。器件内部温度经过预编程，以消除设计复杂性。这允许快速的设计周期，易于启动，并且不依赖高成本的外部精密元件。
*附件：ref80.pdf
REF80 系列采用 20 引脚 LCCC 封装。LCCC 封装是一种密封陶瓷封装，可实现 0ppm（固定后）的超低长期稳定性规格，这对于需要长时间不校准的应用至关重要。该封装还具有出色的抗湿度变化能力。
特性
- 7.6V 超精密基准电压源，外部元件数量最少
- 超低温漂移：0.05ppm/°C
- 优异的长期稳定性：0.3ppm（1k 小时至 5k 小时）
- 带温度稳定指示器的集成加热器
- 1/f 噪声（0.1Hz 至 10Hz）：0.12ppmpk-pk
- 输入电压范围：10V 至 16.5V
- 加热器电源范围：10V 至 42V
- 密封陶瓷封装（20 引脚 LCCC）

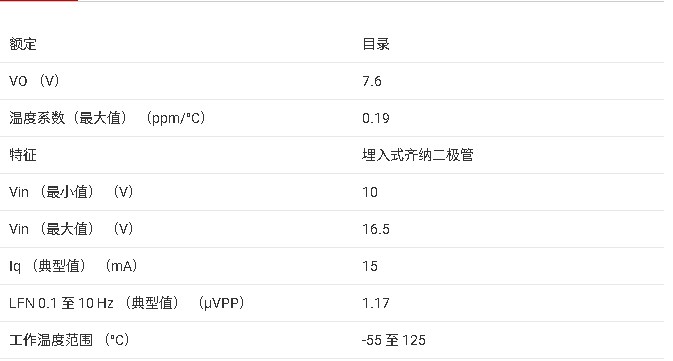

参数

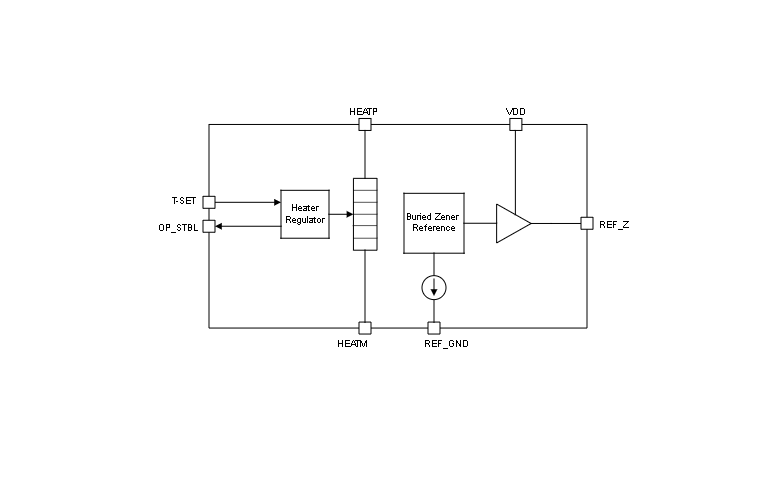

方框图
1. 核心特性
- 超低温度漂移：0.05ppm/°C（典型值），0.2ppm/°C（最大值），集成加热器维持芯片内部温度恒定（默认115°C）。
- 长期稳定性：1000小时漂移3ppm，1000-5000小时漂移仅0.3ppm。
- 低噪声性能：0.1Hz-10Hz频段噪声0.12ppmp-p，10Hz-100Hz频段噪声0.6μVrms。
- 宽工作条件：输入电压10V-16.5V，加热器供电10V-42V（HEATP-HEATM），工作温度-55°C至125°C。
2. 关键功能模块
- 集成加热器：通过HEATP/HEATM引脚独立供电，工厂预设温度点（可外接电阻调整），OP_STBL引脚指示温度稳定状态。
- 埋入式齐纳参考源：7.6V输出，15mA偏置电流，采用密封陶瓷封装（20引脚LCCC），抗湿气干扰。
3. 典型应用场景
- 高精度仪器：数字万用表、数据采集系统、电池测试设备。
- 校准信号生成：配合精密电阻分压或运放电路（如OPA189）提供10V基准。
- 数据转换器参考：为DAC11001B等芯片提供低漂移参考电压。
4. 设计要点
- 布局建议：
- 使用低ESR电容（VDD/HEATP：0.1μF-10μF；REF_Z：10μF-100μF）。
- 避免敏感信号与数字线路平行走线，减少热应变和塞贝克效应影响。
- 加热器配置：可通过T-SET引脚电阻降低设定温度（如130kΩ对应-10°C），节省功耗。
5. 性能验证数据
- 温度漂移分布：42颗样本在0°C-70°C范围内漂移集中分布于±0.15ppm/°C。
- 长期稳定性曲线：5000小时内输出漂移趋近于0ppm（老化后）。
6. 封装与订购信息
- 封装型号：20引脚LCCC（NAJ），尺寸8.89mm×8.89mm。
- 订购型号示例：REF80000B1NAJT（-55°C至125°C工业级）
