TPS6307x 是一款高效、低静态电流 降压-升压转换器 ，适用于输入电压可能高于或低于输出电压的应用。在升压模式和降压模式下，输出电流可高达 2 A。降压-升压转换器基于固定频率脉宽调制 （PWM） 控制器 ，使用同步整流 来获得最大效率。在低负载电流下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可以禁用转换器以最大限度地减少电池消耗。在关机期间，负载与电池断开连接。该器件采用 2.5 mm x 3 mm QFN 封装。
特性

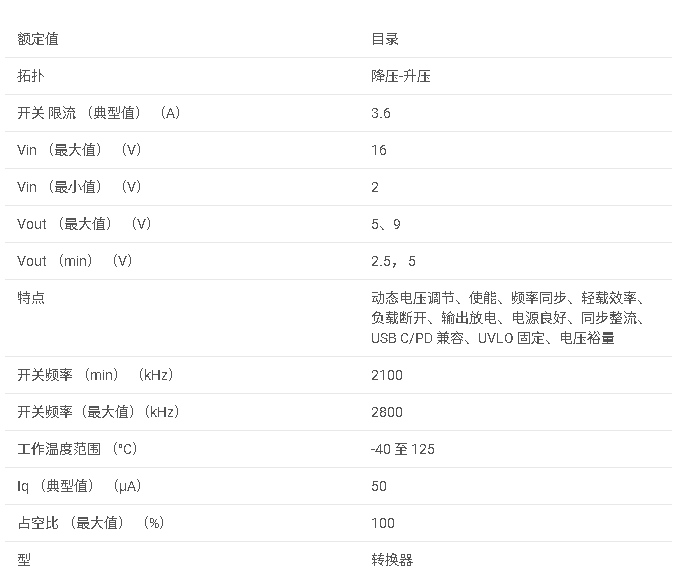

输入电压范围：2.0 V 至 16 V 输出电压范围：2.5 V 至 9 V 效率高达 95% PWM模式下+/- 1%直流精度 PFM 模式下 +3% / -1% 直流精度 降压模式下的 2 A 输出电流 升压模式下 精确的ENABLE输入允许 降压和升压模式之间的自动转换 典型器件静态电流：50 μA 固定和可调输出电压选项 输出放电选项 省电模式可在低输出功率下提高效率 2.4 MHz 的强制固定频率作和同步选项 电源 良好输出VSEL 只允许输出电压变化 关机期间的负载断开 过温保护 输入/输出过压保护 提供 QFN 封装 参数

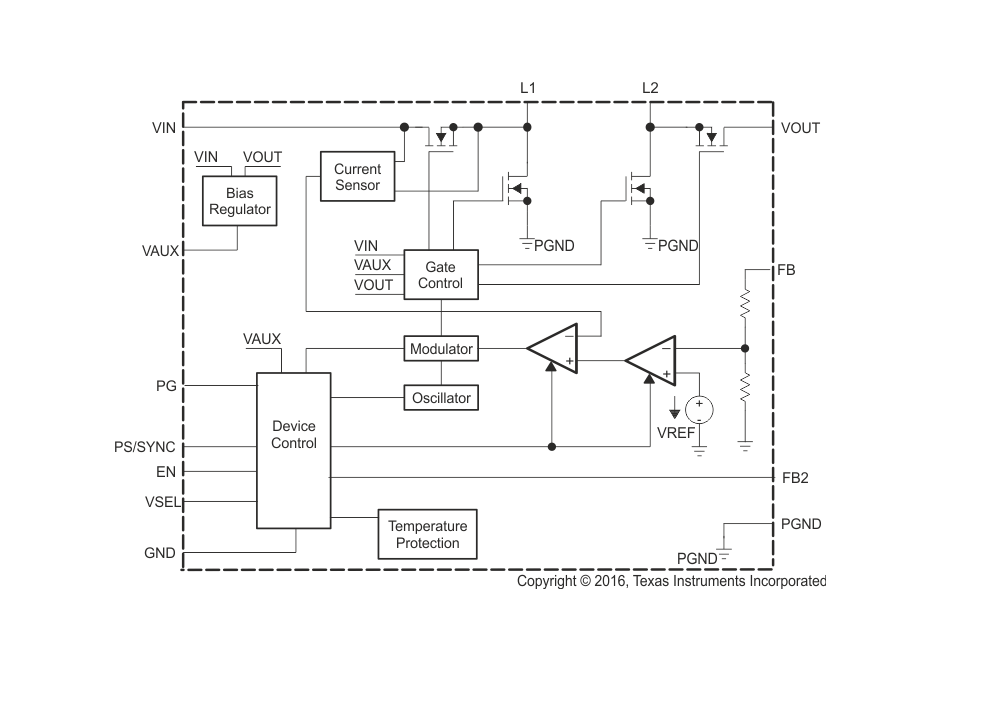

方框图
1. 产品概述 TI ）推出的高效、低静态电流Buck-Boost转换器，适用于输入电压可能高于或低于输出电压的应用场景。
输入电压范围 ：2.0 V至16 V 输出电压范围 ：2.5 V至9 V（可调版本）或固定5 V（TPS630701） 输出电流 ： 降压模式（Buck）：最高2 A 升压模式（Boost）：最高2 A（VIN=4 V，VOUT=5 V时） 效率 ：高达95% 封装 ：2.5 mm × 3 mm QFN 2. 关键特性
自动模式切换 ：无缝过渡降压/升压模式。 工作模式 ： PWM模式 ：固定频率，高负载时高效。 PFM模式 （节能模式）：轻载时降低功耗。 保护功能 ： 过温保护（160°C触发，20°C滞后）。 输入/输出过压保护。 欠压锁定（UVLO）。 其他功能 ： 精确使能（EN引脚可设置用户自定义欠压锁定）。 电源良好（PG）输出指示。 VSEL引脚支持动态输出电压切换（仅可调版本）。 3. 应用领域
双锂离子电池 供电设备 工业计量设备 数码 相机和摄像机笔记本电脑 及移动设备 医疗电子 产品4. 设计要点
电感选择 ：推荐1.5 µH（如Coilcraft XFL4020-152ME），需满足饱和电流要求。 电容 配置输入电容：10 µF陶瓷电容（靠近VIN引脚）+ 大容量电容（如22 µF）。 输出电容：有效电容需≥10倍电感值（可调版本）或≥15倍（固定版本）。 反馈电阻 ：可调版本需外部分压电阻（如3.3 V输出：R1=470 kΩ，R2=150 kΩ）。 5. 典型性能
效率曲线 ： 5 V输出时，效率>90%（负载电流>100 mA）。 负载调整率 ：±1% DC 精度（PWM模式）。 瞬态响应 ：支持快速负载切换（如100 mA至1 A阶跃）。 6. 版本差异
TPS63070 ：可调输出，无输出放电功能。 TPS630701 ：固定5 V输出。 TPS630702 ：可调输出，带输出放电功能（禁用时自动放电）。 7. 布局建议
高频噪声抑制：0603尺寸陶瓷电容紧贴VIN/VOUT引脚。 地平面分离：功率地与控制地单点连接。 数字引脚（EN/VSEL）串联电阻（10 kΩ）避免直接接VIN。
