LMR36503 是业界最小的 65 V、0.3 A 同步降压直流/直流转换器 ，采用 2 mm × 2 mm HotRod 封装。这款易于使用的转换器可以处理高达 70 V 的输入电压瞬变，提供出色的 EMI 性能，并支持固定 5 V 和其他可调输出电压。瞬态容差减少了防止输入过压所需的设计工作，并满足 IEC 61000-4-5 的浪涌抗扰度要求。
LMR36503 采用具有内部补偿的峰值电流 模式控制架构，以最小的输出电容 保持稳定运行。从 RT 引脚到地选择正确电阻器 的 LMR36503 可以在 200 kHz 至 2.2 MHz 的宽范围内进行外部编程 为任何所需的开关工作频率。精确的 EN/UVLO 功能允许在启动和关闭期间对设备进行精确控制。电源 正常标志具有内置毛刺滤波器 和延迟释放功能，可真实指示系统状态，无需外部监控器。紧凑的解决方案尺寸和丰富的 LMR36503 功能集简化了各种工业应用的实施。
特性
专为坚固耐用的工业应用而设计： 结温范围 –40°C 至 +150°C 高达 70 V 的输入瞬态保护 宽输入电压范围：3.0 V（下降阈值）至 65 V 低 EMI 和最小开关节点振铃 提供可调节的 5V 固定输出电压选项 适用于可扩展的工业电源： 引脚与 LMR36506 兼容（65 V，600 mA） 可调开关频率：200 kHz 至 2.2 MHz，带 RT 引脚变体 最小化解决方案尺寸和成本： 通过内部补偿和减少外部元件数量实现最高功率密度 超小型 2 mm × 2 mm HotRod™ 封装，提供可湿性侧面 在整个负载范围内具有高效率和低功耗： 1 MHz （5 V） 时峰值效率为 90%外可调）
空载时具有超低的工作静态电流 24 V 时为 4 μA在至 3.3 V 外 （固定输出选项） 参数

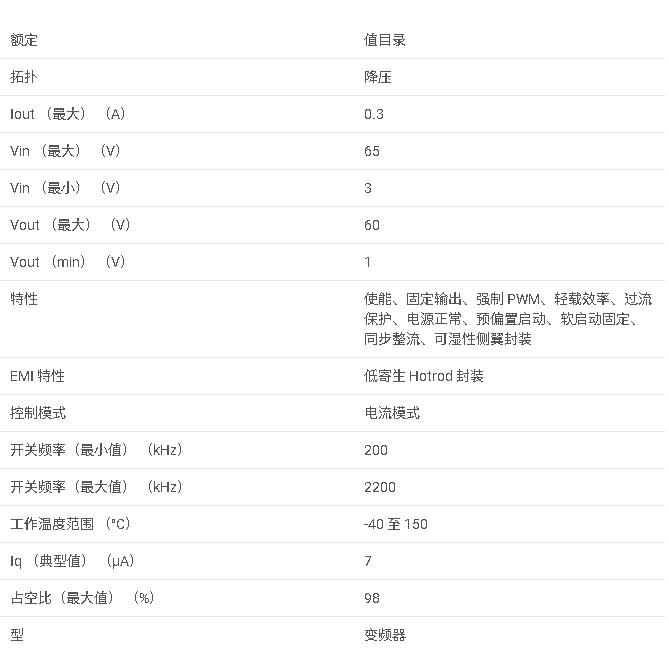

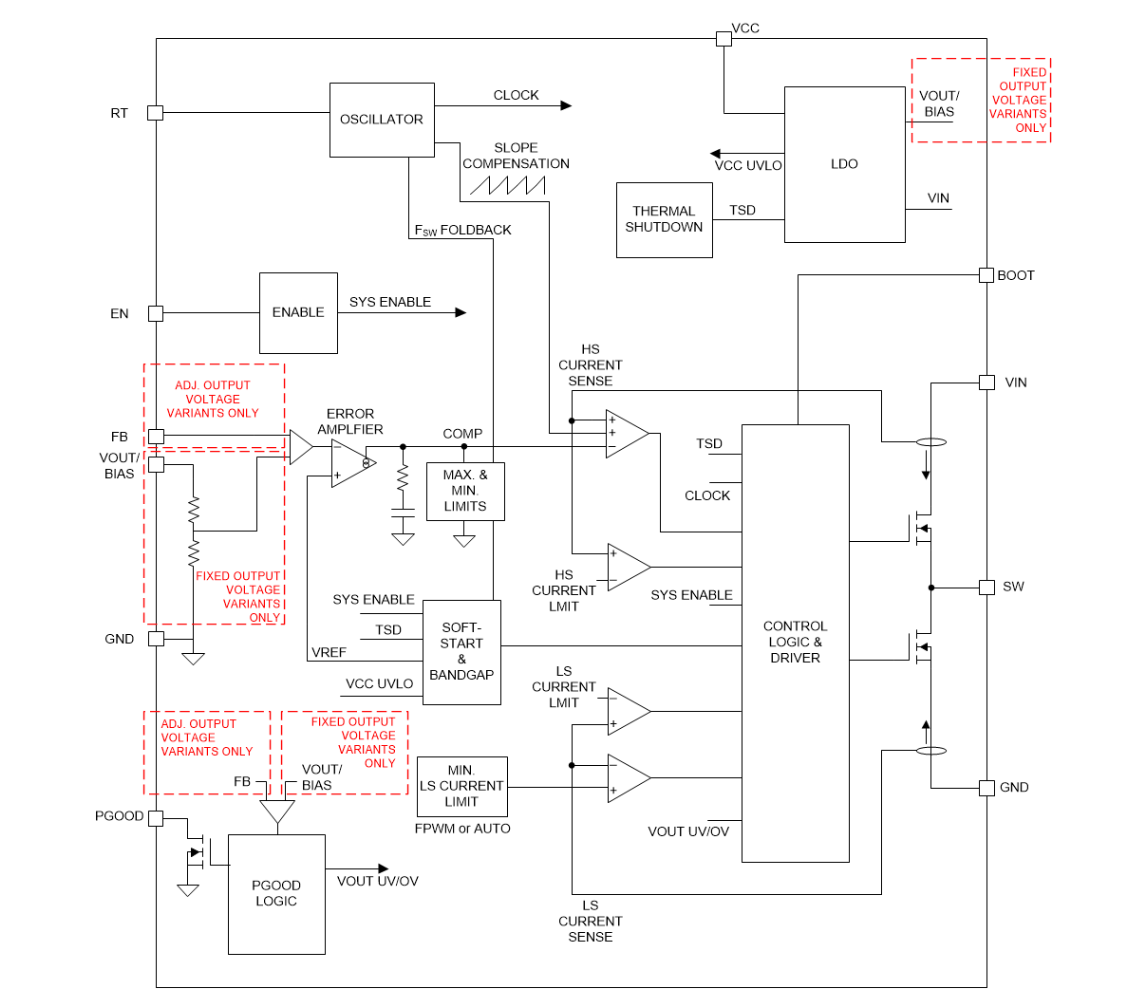

方框图
1. 产品概述 1.1 主要特点 宽输入电压范围 ：3V至65V（跌落阈值），瞬态保护高达70V。 高输出电流 ：0.3A。 高效率 ：例如，在1MHz下，5VOUT可调版本的峰值效率超过90%。 小封装 ：2mm x 2mm HotRod™封装，带湿侧翼。 低静态电流 ：4μA（24VIN至3.3VOUT，固定输出选项）。 可调开关频率 ：200kHz至2.2MHz（RT引脚变体）。 低EMI ：优化的电磁干扰性能。 1.2 应用领域 工厂自动化 ：现场变送器 和过程传感器 。 建筑自动化 ：HVAC 和消防安全。 家用电器 ：花园和电动工具。 2. 功能描述 2.1 控制模式 峰值电流模式控制 ：具有内部补偿，支持稳定操作且输出电容最小化。 自动模式 ：轻载时采用PFM模式，提高效率。 FPWM模式 ：轻载时保持固定频率操作。 2.2 保护功能 输入瞬态保护 ：高达70V。 热关断 ：防止过热损坏。 短路保护 ：具有Hiccup模式。 欠压锁定（UVLO） ：保护设备在输入电压过低时不受损害。 2.3 其他功能 电源良好标志 ：内置故障滤波器和延迟释放，提供系统状态的真实指示。 精密使能/UVLO ：允许精确控制设备的启动和关闭。 3. 技术规格 3.1 绝对最大额定值 输入电压 ：VIN至GND为-0.3V至66V。 结温 ：-40°C至150°C。 存储温度 ：-65°C至150°C。 3.2 推荐工作条件 输入电压 ：3.6V至65V。 输出电流 ：0A至0.3A。 结温 ：-40°C至150°C。 3.3 热信息 3.4 电气 特性 MOSFET 导通电阻 开关频率 ：可调，范围从200kHz至2.2MHz。 静态电流 ：4μA（典型值，无负载）。 4. 应用与实施 4.1 典型应用电路 提供了详细的典型应用电路图，包括输入/输出电容、电感、电阻 等元件的选择。 4.2 设计步骤 选择开关频率 ：平衡转换效率和解决方案尺寸。 设置输出电压 ：使用电阻分压器网络（可调输出选项）或直接将FB/VOUT/BIAS引脚连接到输出电压节点（固定输出选项）。 选择电感 ：基于所需的峰值到峰值纹波电流。 选择输出电容 ：根据负载瞬态要求和稳定性。 4.3 布局指南 强调了关键元件（如输入/输出电容、电感）的布局和接地策略，以减少噪声和干扰。 5. 设备与文档支持 5.1 设备支持 WEBENCH® Power Designer ：支持使用TI 的WEBENCH® Power Designer工具进行自定义设计。 5.2 文档支持 提供了详细的数据手册、应用报告和设计指南，以帮助设计者更好地理解和使用产品。 5.3 支持资源 TI E2E™支持论坛 ：提供快速、经验证的答案和设计帮助。 6. 包装与订购信息 6.1 封装选项 VQFN-HR（RPE）封装 ：2mm x 2mm，9引脚。 6.2 订购信息 提供了多种配置选项的部件编号，以满足不同应用的需求。 7. 其他信息 7.1 商标与版权 文档中提及的HotRod™、PowerPAD™、TI E2E™是Te xas Instruments的商标或注册商标。 7.2 静电放电警告 集成电路 可能因静电放电而损坏，建议使用适当的预防措施。
