TPS6572x 器件是一款小型电源管理单元，适用于蓝牙耳机或其他便携式低功耗消费类终端设备。该器件包含一个 USB 友好型锂离子电池充电器、一个高效降压转换器、一个低压差线性稳压器和其他支持功能。该设备由 I 控制^2^C 接口。通过使用工厂编程的非易失性存储器，可以自定义几个设置。
*附件：tps65721.pdf

2.25MHz 降压转换器在轻负载时进入低功耗模式，可在尽可能宽的负载电流范围内实现最高效率。对于低噪声应用，可以使用 I 强制器件进入固定频率 PWM 模式^2^C 兼容接口。

该器件允许使用小型电感器和电容器来实现小尺寸解决方案。该TPS65720在 DC-DC 转换器上提供高达
200 mA 的输出电流，而 TPS657201、TPS657202 和 TPS65721 提供高达 400 mA 的电流。TPS6572x 还集成了一个 200mA LDO。LDO 在 1.8 V 至 5.6 V 的输入电压范围内工作，因此可以由降压转换器的输出或直接由系统电压供电。

TPS65720、TPS657201 和 TPS657202 采用小型 25 焊球 2 mm × 2 mm 晶圆芯片尺寸封装（DSBGA），焊球间距为 0.4 mm，或采用
4 mm × 4 mm 间距为 0.4 mm 的 WQFN 封装（TPS65721）。

特性

具有电源路径管理的电池充电器
额定功率路径为 28V，具有：
- 100mA 输入电流限制
- 500mA 输入电流限制
300mA 充电电流
用于 TPS65720 的 200mA 降压转换器
用于 TPS65721、TPS657201 TPS657202 的 400mA 降压转换器
效率高达 92%
V在DCDC 转换器的范围为 2.3 V 至5.6 V
2.25MHz 固定频率作
轻负载电流下的省电模式
PWM 模式下的输出电压精度 ±2%
100% 占空比，实现最低压差
1 个通用型 200mA LDO
V在LDO 范围为 1.8 V 至 5.6 V
我^2^C 兼容接口
4 个 GPIO
采用间距为 0.4mm 的 25 焊球 DSBGA 封装和 4mm × 4mm 32 引脚 WQFN 封装

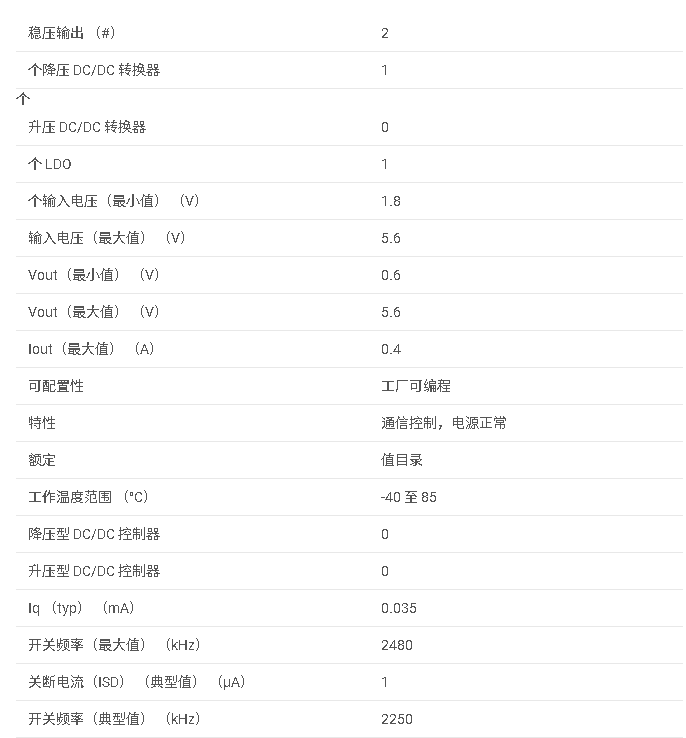

参数

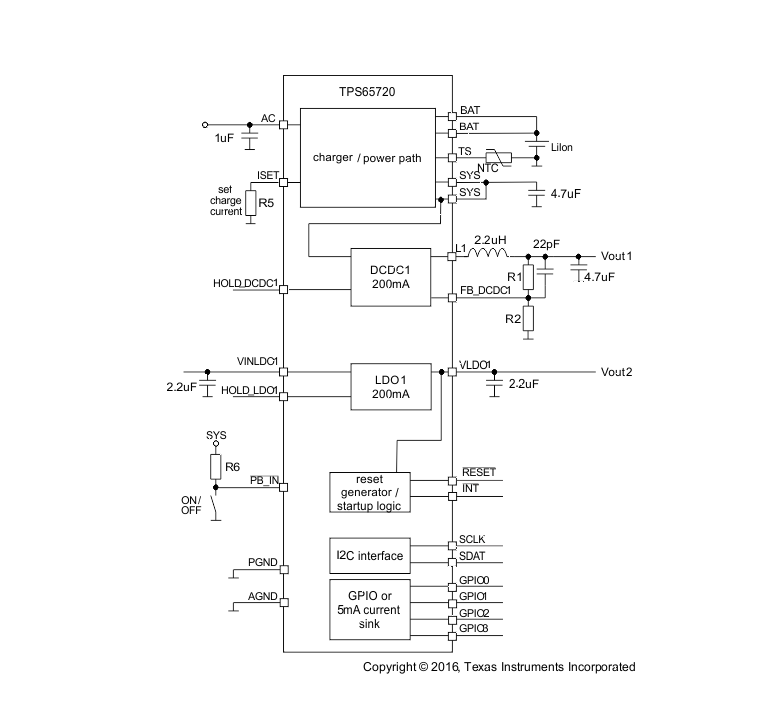

方框图

1. 产品概述

‌类型‌：电源管理IC（PMIC），集成电池充电器、一步降转换器（DC-DC）和低压差线性稳压器（LDO）
‌应用‌：蓝牙耳机、手持设备、可穿戴设备、智能手表、便携式配件
‌特点‌：USB友好型锂离子电池充电器、高效率步降转换器、低压差线性稳压器、I2C兼容接口、4个GPIO

2. 主要特性

‌电池充电器‌：
- 集成电源路径管理
- 支持28V额定电源路径，具有100mA和500mA输入电流限制
- 最大充电电流300mA
- 自动进入低功耗模式
‌DC-DC转换器‌：
- TPS65720：输出电流高达200mA
- TPS65721/TPS657201/TPS657202：输出电流高达400mA
- 固定频率2.25MHz操作
- 轻载时自动进入PFM模式提高效率
‌LDO‌：
- 200mA输出电流
- 输入电压范围1.8V至5.6V
‌其他功能‌：
- I2C接口可编程
- 4个GPIO，其中2个可配置为LED驱动器
- 电池温度监测
- 动态电压定位减少负载瞬态时的电压过冲和下冲

3. 封装与尺寸

‌封装类型‌：32引脚WQFN（4mm x 4mm），0.4mm引脚间距
‌工作温度范围‌：-40°C至85°C

4. 电气特性

‌输入电压范围‌：
- AC引脚：4.35V至28V
- BAT引脚：2.2V至4.5V
- VINDCDC1：2.3V至5.6V
- VINLDO1：1.8V至SYS电压
‌输出电压范围‌：
- DC-DC转换器：0.6×VINDCDC1至VINDCDC1（可调）
- LDO：0.8V至3.3V（可调）
‌效率‌：高达92%（取决于负载条件和输出电压）
