压敏电阻在电路中起什么作用

压敏电阻在电路中起到保护和稳压的作用。以下是压敏电阻在电路中的主要作用：

1. 过压保护：压敏电阻是一种非线性电阻器件，其电阻值随着电压的变化而变化。当电路中的电压超过压敏电阻的额定电压时，压敏电阻会呈现低电阻状态，从而吸收和分散过电压，将过载电流限制在一个安全范围内。这样可以保护电路中的其他元件免受过电压造成的损坏。

2. 稳压：由于压敏电阻的电阻值随电压变化，可以在一定程度上提供稳压功能。当电路中的电压变化较大时，压敏电阻会自动调节其电阻值，以限制电压的峰值。这有助于保持电路中其他元件的工作稳定性，防止因电压波动引起的问题。

3. 压力传感：由于压敏电阻是一种基于压电效应工作的器件，可以将其用作压力传感器。在一些应用中，通过测量压敏电阻的电阻值变化，可以推断受力或压力的大小。这在一些工业和控制应用中非常有用，例如压力传感器、力传感器等。

压敏电阻在电路中的作用是提供对过电压的保护和稳定电压的功能。通过合适选择和布置压敏电阻，可以保护电路免受过压和电压波动的影响，提高电路的可靠性和稳定性。

压敏电阻电路分析当开关电源的交流输入电压出现高压尖峰干扰

图过电压脉冲

一般是因电网附近的电感性开关或雷电等原因而引起的或高的瞬变电压时，压敏电阻就能从高阻关断状态立即转入低阻导通状态，瞬间流过大电流将高压尖峰脉冲或市电过电压吸收、削波和限幅，从而使输入电压达到安全值。如果压敏电阻中流过的电流太大，则会熔断保险丝，这就避免了对开关电源造成致命的伤害。

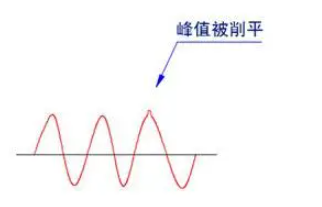

图峰值被削平

压敏电阻的检测方法

压敏电阻可以使用以下几种方法进行检测：

1. 电阻测量：使用万用表或其他适当的测量仪器，将电阻计量档位调至合适的范围，并将测量探头连接到压敏电阻的两端。测量电阻的数值可以用于判断压敏电阻是否正常。如果测得的电阻值接近压敏电阻的额定电阻值，那么压敏电阻应该是正常的。如果测得的电阻值明显偏离额定值或为无穷大，那么可能表明压敏电阻已损坏。

2. 视觉检查：对压敏电阻进行外观检查，观察是否有明显的破损、烧焦、变形、裂纹等。这些都可能是压敏电阻损坏的迹象。也可以使用放大镜或显微镜检查电阻表面的细节，以发现可能存在的问题。

3. 测试电路：将压敏电阻连接到适当的测试电路中，并进行相关的功能测试。例如，在一个过压保护电路中，可以向电路施加超过压敏电阻额定电压的输入电压，观察压敏电阻是否正常工作，并能否有效地限制过电压。这种方法可以通过模拟或数字电路测试来实现。

在进行任何检测之前，务必断开电路的电源，并采取适当的安全措施以防止任何潜在的危险。
