针对恶劣环境的Cincon无风扇电源解决方案

　　什么是恶劣环境？

　　恶劣的环境通常包括极端温度的条件，包括酷热和严寒，这会给人类的耐力造成困难。考虑电源时，恶劣环境可以描述为电源可能会遇到诸如热量、湿气、宇宙射线和振动等因素的环境。有效管理热条件始终是在这种充满挑战的环境中工作的电源面临的普遍挑战。

　　电源的主要冷却技术：

　　冷却电源有三种主要方法：

　　自然对流：

　　当电源被加热时，周围的流体（如空气）变得更热，密度变小。这导致液体上升，就像热气球一样。当液体上升时，周围较冷的液体会流入并取代它。这就形成了一种自然循环模式，有助于冷却电源。

　　强制空气冷却：

　　强制对流是一种传热方法，使用机械设备（如风扇）使流体在电源表面流动。这增强了自然对流过程，自然对流是由于温度差异引起的流体运动。流体运动的增加有助于更快地将热量从电源转移走，这有助于防止电源过热。

　　传导冷却：

　　传导冷却是两个不同温度的物体直接接触时发生的一种传热方式。较热物体的热量通过分子相互作用传递给较冷物体（金属外壳），不涉及流体运动。

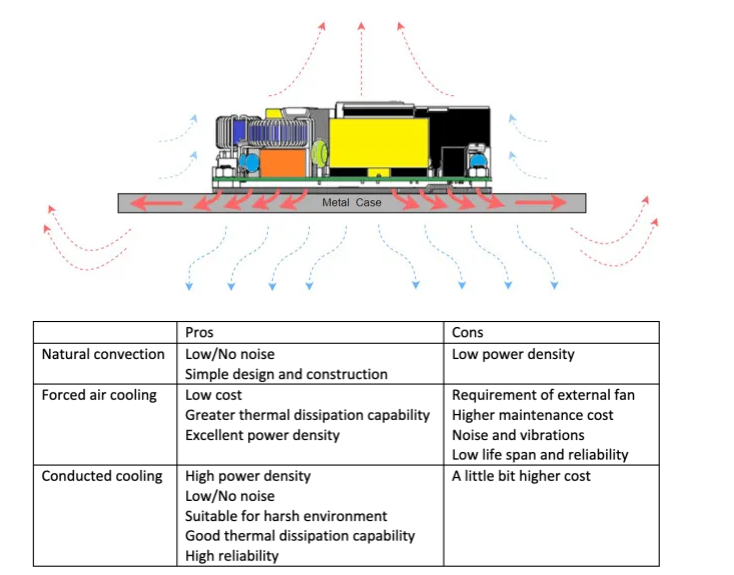

　　从上表可以看出，传导冷却是最具成本效益和最可靠的解决方案，非常适合在恶劣环境中使用。

　　如何设计无风扇电源？

　　传统上，工业电源使用板载散热器或U形通道机箱来散热。这种基本结构如图1所示。然而，这种散热方法并不总是有效，因为大部分热量仍留在电源或系统中。这对整体系统可靠性和过温保护会产生重大影响。

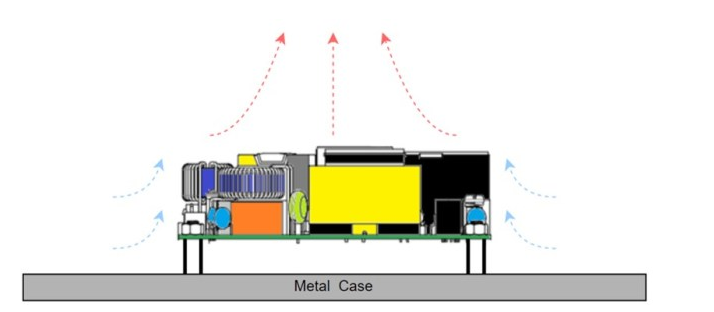

图1常规开架式电源结构设计

　　解决这个问题的方法是有效地将热源转移到系统外部。电源产生的热量主要来自关键部件，如功率器件、磁性器件和电容器。通过将这些组件直接安装到金属底座（基板）上，并将它们连接到系统的金属外壳上，热量可以成功地传递到外部。下图2显示了其中一个例子以及这个概念是如何工作的。

　　要将热量从电源转移到系统外部，请将关键组件（如电源设备、磁性元件和电容器）直接安装到金属底座（底板）上，并将其连接到系统的金属外壳上。这将允许热量被成功地传递到外部。图2显示了其中一个例子以及这个想法是如何工作的。

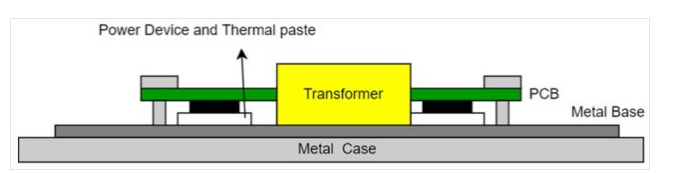

图2底板冷却电源结构设计

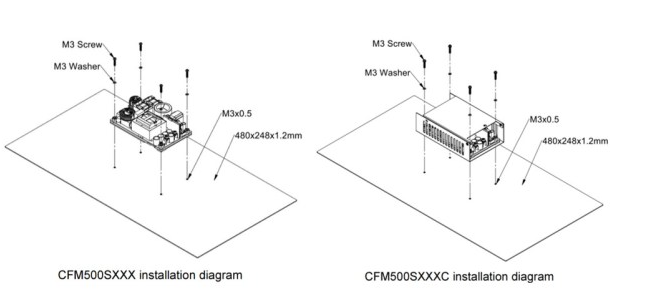

　　CFM500S系列使用底板冷却来散热。用户可以在基板下额外增加一块尺寸为480mm * 248mm * 1.2mm的金属板，进一步增强散热性能。有关安装说明，请参考下面的照片，更多详细信息可在官方应用笔记中找到。

　　CFM500S系列与基板冷却解决方案配合使用时，无需风扇即可提供500W（满载）的功率。功率降额曲线如下所示：

　　结论

　　Cincon的交流DC无风扇电源解决方案有开架式、盖式和砖式，适合不同的系统，提供70W到750W的功率范围。基板冷却技术增强了无风扇和高温条件下的功率密度和散热性能，使Cincon成为这些功能的理想选择。

　　检查产品组合和联系人sales@cincon.com.tw寻求更多支持。

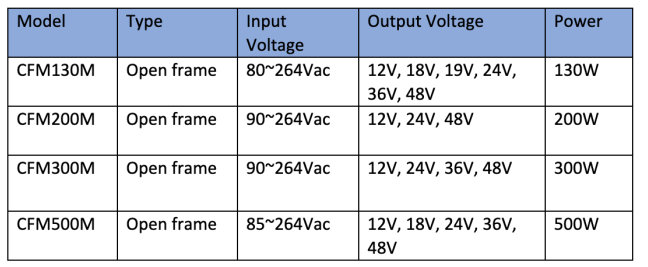

　　ITE/工业无风扇电源：
