维谛UPS电源并机安装和调试要求

UPS 并机系统向用户提供 N＋X（2≤N＋X≤4，X=0 或 1）的并机配置，其中 N 为基本并机台数，X 为冗余台数。 1＋1 并机 POD（选件）为并机系统提供安全可靠的配电功能。1＋1 并机系统只需配一台 1＋1 并机 POD；并机台数大 于 2 时，并机系统需要用户自行完成外部配电。

特点 1．并机系统中各台 UPS 的软件和硬件与单机 UPS 完全一致，详细参数可通过后台软件设置（仅供维护人员使用）。并 机系统各单机的参数设置要求一致。

2．并机电缆形成闭环连接（详细操作请参考 3.4.2 并机电缆连接），为系统提供可靠性和冗余。智能并机逻辑为用户提 供最大的灵活性，例如：可按任意顺序关闭或启动并机系统中的各单机；可实现正常模式和旁路模式之间的无缝切换， 并且可自动恢复，即过载消除后，系统会自动恢复至原来的运行模式。 3．可通过各单机 LCD 查询并机系统的总负载量。

要求

多台单机并联组成的 UPS 系统相当于一个大的 UPS 系统，但具有更高的系统可靠性。为了保证各单机使用度相同并符 合相关配线规定，应满足以下要求： 1．所有单机必须容量相同。对于 10kVA/16kVA/20kVA 机型，须接至相同的旁路电源。

2．旁路（仅适用于 10kVA/16kVA/20kVA 机型）和整流输入电源必须接至相同的中线输入端子。

3．如安装漏电检测仪器（RCD），必须正确设置并安装于共同的中线输入端子前。或者，该器件必须监控系统的保护地 电流。参见目录前安全注意事项的“警告：大漏电流”。

4．所有 UPS 单机的输出必须连接到共同的输出母线上。

5．因 UPS 并机系统未配备各单机输出空开和维修旁路空开的辅助触点检测装置，单机维修前退出并机系统及维修后加 入并机系统的操作应严格按照 5.2 运行模式切换步骤所述操作步骤进行，否则可能影响负载供电的可靠性。

机械安装

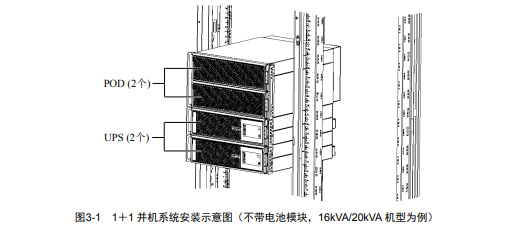

下面以不带电池模块 1＋1 并机系统的机架式安装为例（16kVA/20kVA 机型），介绍并机系统的机械安装。 1．1＋1 并机 UPS 的安装方法与 UPS 单机的安装方法完全相同，参考 2.5 机械安装。 2．如图 3-1，UPS 安装在底层，1＋1 并机 POD 安装在最顶层，以便于电缆连接及操作。1＋1 并机 POD 的安装方法与 UPS 的安装方法完全相同。
