触发器实现边沿出发是如何实现的？

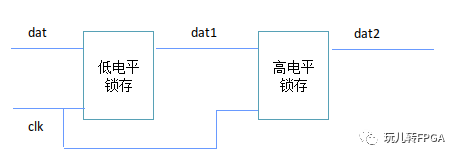

简单的说触发器实现边沿出发是通过两级锁存器实现的，比如上升沿触发其实是，前一级是低电平锁存，后一级是高电平锁存。

参考上图，clk为0时，dat1 <= dat；clk为1时，dat1不变，也就是被锁存了，同时dat2 <= dat1。下图反映了整个过程。

参考上图，低电平锁存的时间叫做setup时间，高电平锁存的时间是hold时间，如果是下降沿触发则是倒过来。总之，前一级的锁存就是setup时间，作用是让数据从输入锁存到中间级，后一级是hold时间，作用是你让数据从中间级输出。setup和hold过程都需要时间，所以如果其中任何一个不满足时序那都会输出出错，这也是为什么要检查时序的原因之一。

触发器的原理讲了，但是锁存器是如何实现的呢？

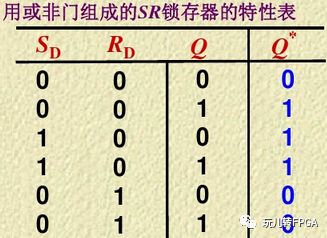

下图是RS锁存器的电路结构和真值表，其中SR同时为1的状态是不允许出现的。Q是当前状态，Q*是下一个状态，也就是次态。

从真值表可以看出，SR状态其中有一个为1且，互反的时候Q 是可以直接操作的Q =S；两个都为0的时候Q*=Q，也就是保持。

如果用RS实现对输入数据锁存怎么操作呢？

1.输入数据D=1，则令S=1,R=0，这时Q* = 1

2.令S=0,R=0，则D无论为多少，Q*依然不会改变

以上2步也就帮你实现了电平锁存，具体电路如下，被称为D锁存器的电路：

CP就是输入时钟，D也就是输入数据，与非门保证R和S不会同时为1。当CP = 1 时,输出端的状态随输入端的状态而改变。S = D，所以Q* = D ,存入新的数据；当CP = 0 时,无论 D 如何变化，输出端的状态保持不变。Q * = Q n，存入的数据不变。为了触发器可靠的工作，要求 D 输入信号先于CP = 1 的信号，称为建立时间 t set。

此电路为高电平锁存，在CP前面加个反相器就成了低电平锁存器，两个级联就可以实现边沿触发功能。
