通过CAN-bus总线对室内空调的温/湿度模拟系统进行

一、系统结构

本系统是一个室内空调温/湿度控制系统的模拟系统数据采集及控制中心通过CAN-bus 总线定时采集各个房间的温/湿度数据，并对各个房间的温/湿度进行控制。系统的数据采集及控制中心由上位机的硬件即任一款ZLGCAN 系列接口卡和PC 构成，软件由组态软件MCGS 和ZOPC_Server 组成。控制室即下位机由DP-668 实验仪和ZLGCAN 系列接口卡中的PCI-9810 接口卡模拟。

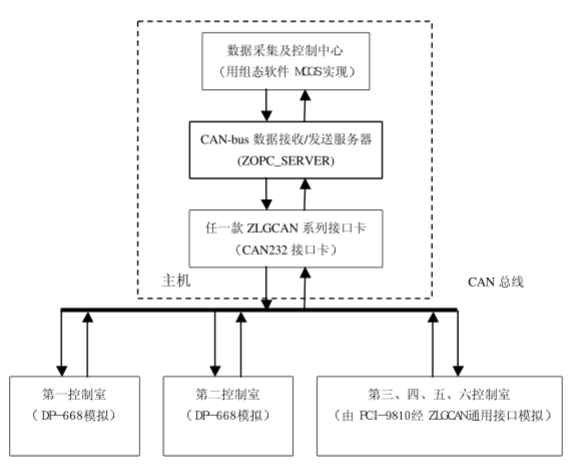

图 1 系统结构图

二、MCGS 工程框架

本空调温/湿度控制系统需要对各个控制室及风道的温/湿度值进行监控，因此工程需要有实时显示和记录各控制室温/湿度值、修改房间温/湿度SV 值、报警显示、报警显示浏览记录等功能、工程框架如下：

用户窗口：封面窗口、主控窗口、控制室窗口1～6、风道平面图、状态条、修改控制室1～6 SV值、修改SV 值消息窗口、风道电加热段消息窗口、修改风道温度表1～2 SV 值、修改风道湿度表1～2 SV 值、风道内三级加热报警窗口。

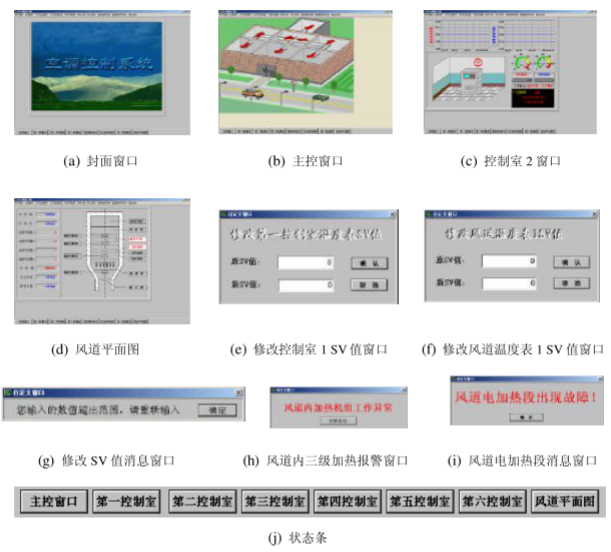

图 2 用户窗口

运行策略：启动策略、退出策略、循环策略、卡车运动策略、控制柜灯闪烁策略、显示控制室1～6策略、显示时间策略、主控窗口中提示块显示策略。

主菜单：用户登录、封面窗口、打开主控窗口、打开各控制室、风道平面图、修改SV 值、历史记录、通信错误记录、温/湿度异常记录、退出系统

子菜单：第一～六控制室、修改一～六号房间、SV 值修改风道温度、表1～2 SV 值、修改风道湿度表1～2 SV 值

图 3 系统菜单

三、主要数据对象

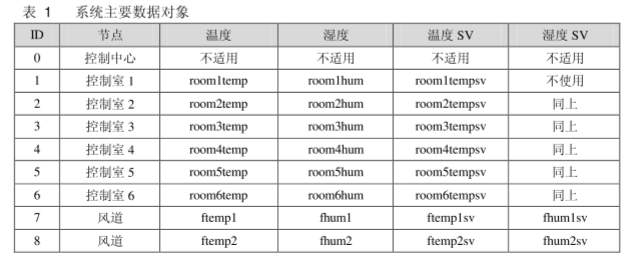

建立好一个空调温/湿度控制系统的MCGS 工程后，实现上位机的主要任务就是建立组态工程与OPC设备的连接，实现上位机的主要任务就是建立组态工程与OPC设备的连接，并对采集到的数据进行处理和显示。在这个工程的实时数据库中，要进行显示、操作的数据对象如表1 所示。由于风道的数据对象较多，为了统一管理，将风道当作两个房间节点来处理。这样，每个房间都只有1 个温度值对象、1 个湿度之对象、1 个温度SV 值对象和1 个湿度SV 值对象。

为了使系统具备记录数据及浏览历史数据、错误数据和异常数据的能力，在实时数据库中建立了save、ErrorSave 和exception 三个数据对象组。其中ErrorSave 和exception 的组对象成员有：RoomID1 、ErrorTemp、ErrorHum 、ErrorTempSV 和ErrorHumSV �
