PLC相关的接线图汇总分析

想学好电气，必须先学会接线，如果线都接不好的话，设备出现问题时，依然是无从下手，PLC的接线该如何学习，我为大家整理了PLC相关的接线图供粉丝们参考：

PLC接线实物图

1、PLC的供电接线

PLC要想工作首先要供电，任何电气设备都是如此；三菱PLC的供电一般是220V，也有其他厂家的PLC的供电是24V。

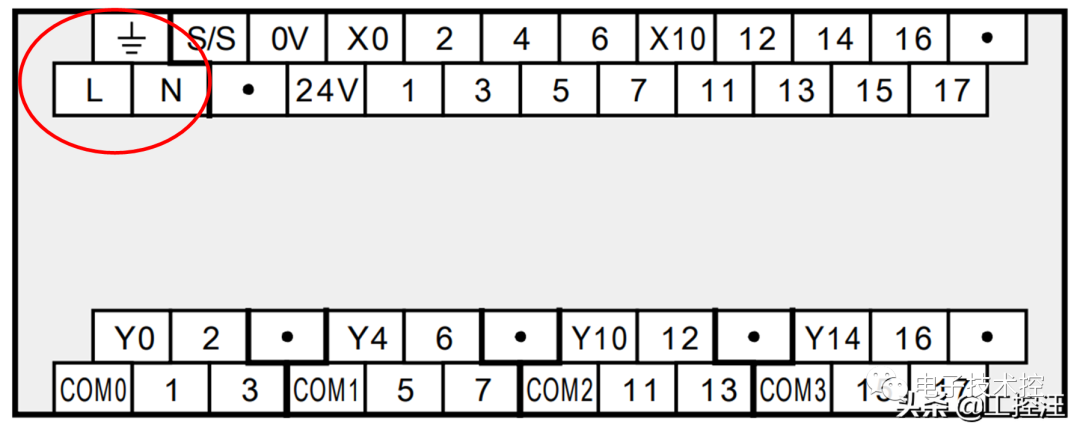

PLC的供电

2、PLC的输入端接线

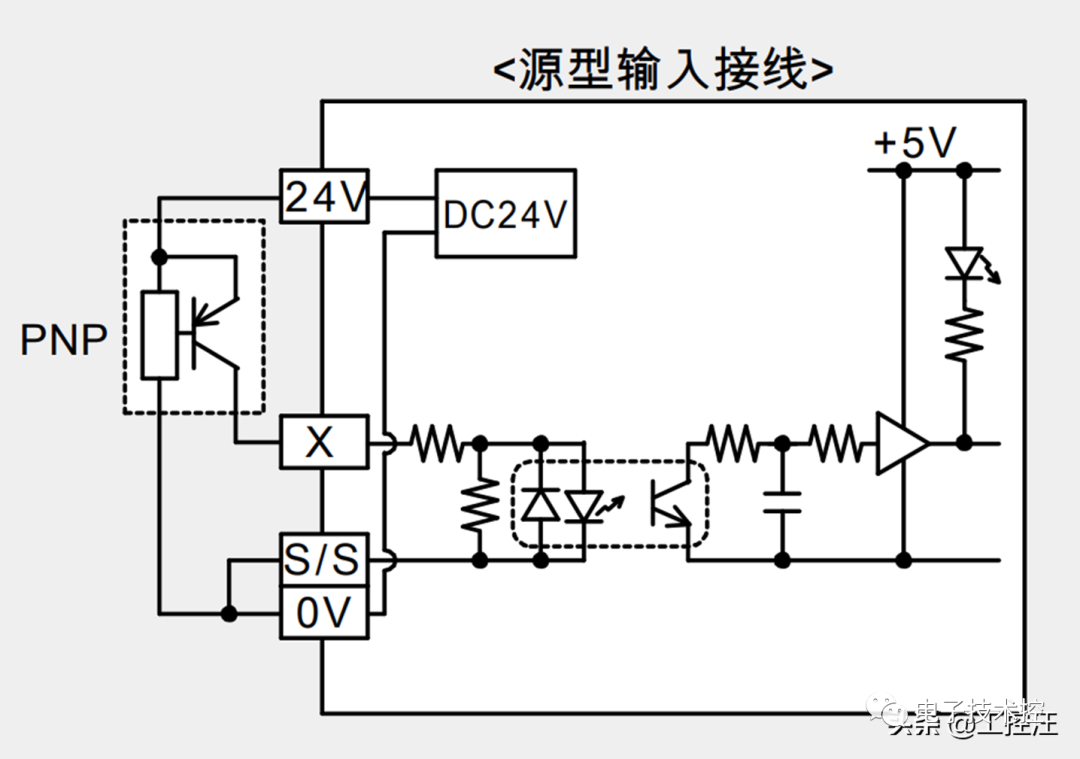

PLC的输入端，一般情况下都是可以根据用户对感应器的选择进行电气连接，主要有源型输入接线和漏型输入接线。采用源型输入接线时输入公共端S/S和0V短接，感应器采用PNP类型的，如下图所示：

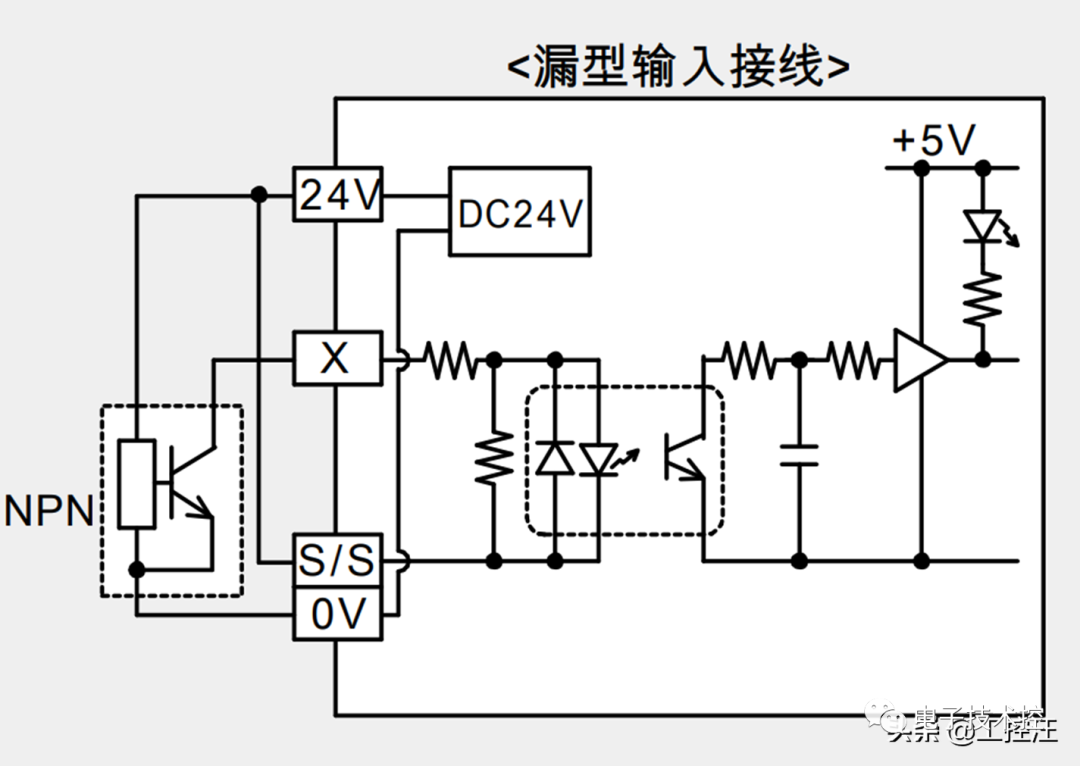

源型输入接线   采用漏型输入端接线时，公共端S/S和24V短接，感应器选择NPN类型的。如下图所示：

3、PLC的输出端接线

PLC的输出端，也分为源型和漏型，但是PLC出厂时，输出的类型就已经确定好了，而且PLC的输出端的类型与输出端的负载没有直接关系，只与输出端负载的接线方式有关，也就是不管负载什么类型，多大功率，通过一定的接线方式都能实现负载的工作。如下晶体管漏型和源型接线图

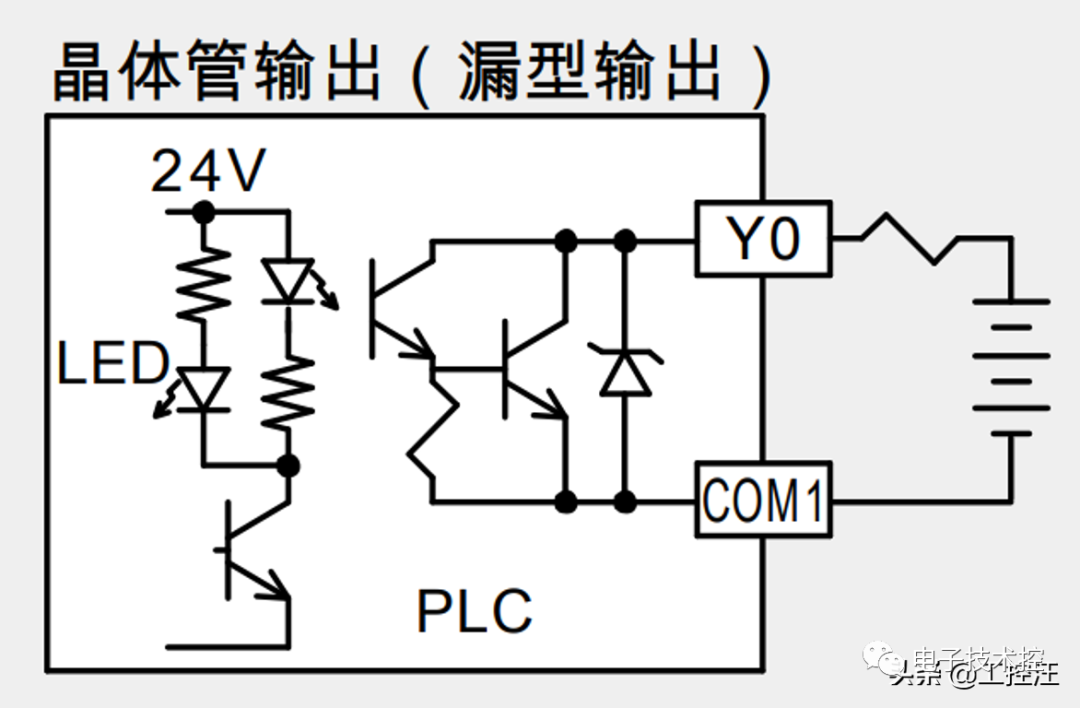

漏型输出接线图

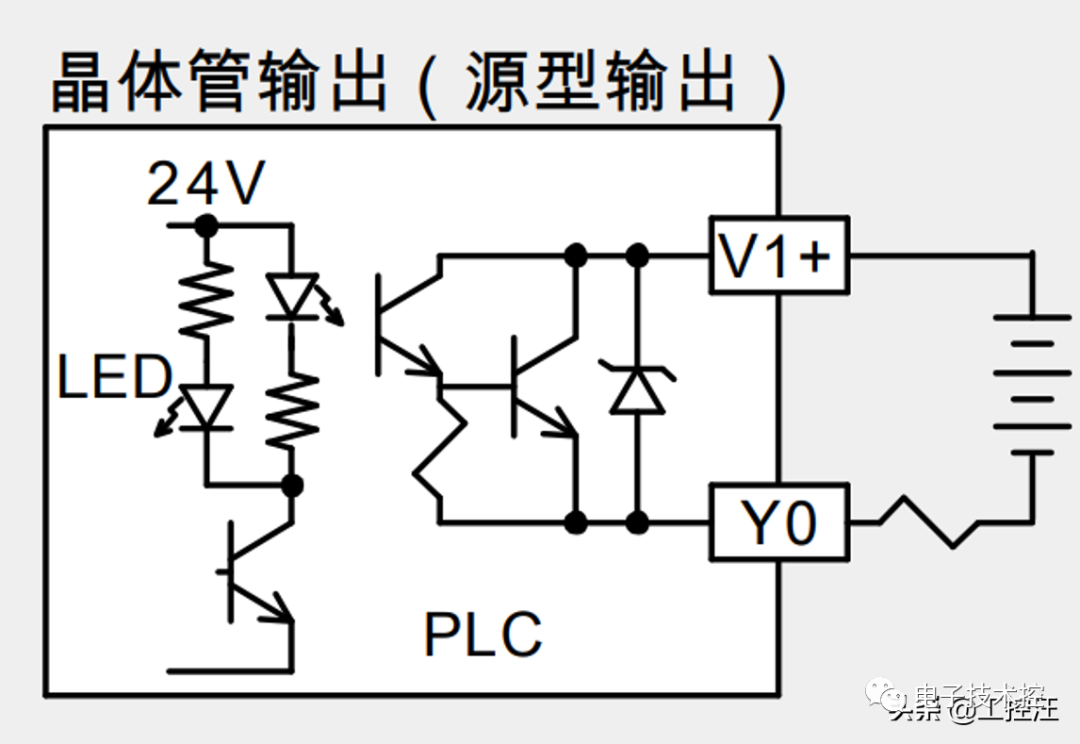

源型输出接线图 PLC输出类型分为继电器类型，晶体管，晶闸管。继电器类型PLC输出带载能力强。晶体管类型主要在于可以实现高频通断切换，一般应用在伺服定位，高速脉冲输出场所。晶闸管是以上两者的结合。继电器输出类型接线如下图：

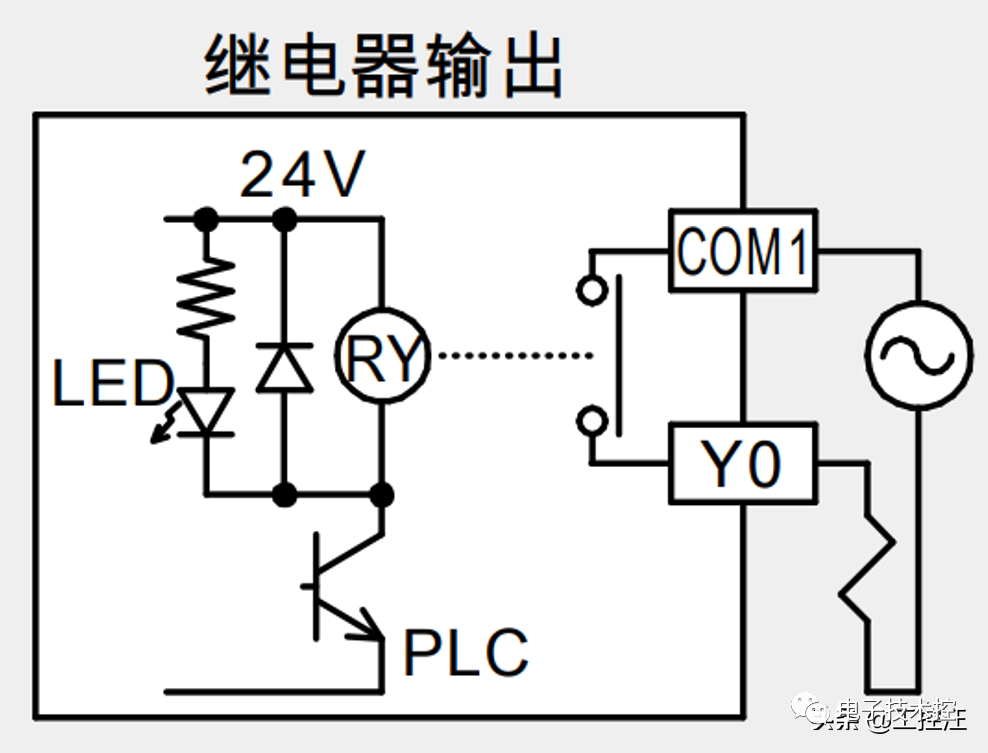

继电器输出

4、PLC接地线的连接

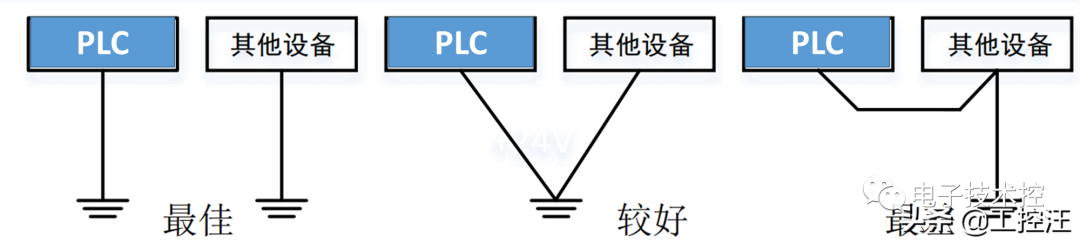

可靠的接地线可以降低外界信号干扰，实现系统的稳定运行。接地线越粗越好，越短越好，最好是单独接地。具体如下图所示：

PLC地线接法   5、PLC输出和输入点接线方式

我们先来了解一下常见的输入信号：

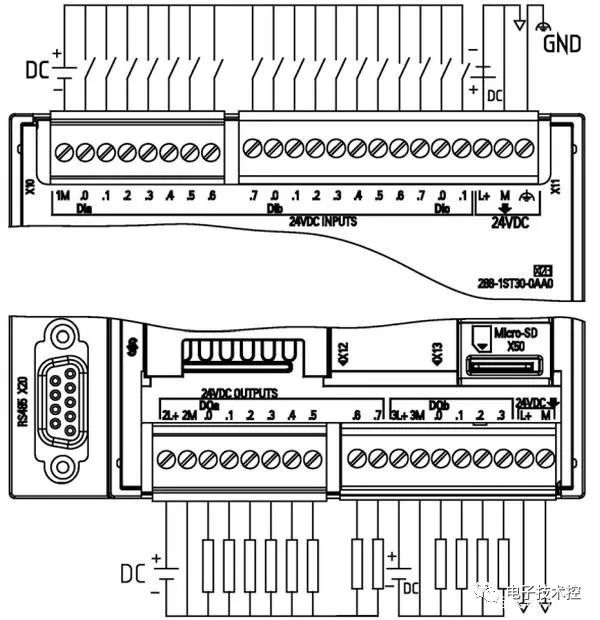

CPU ST30接线图

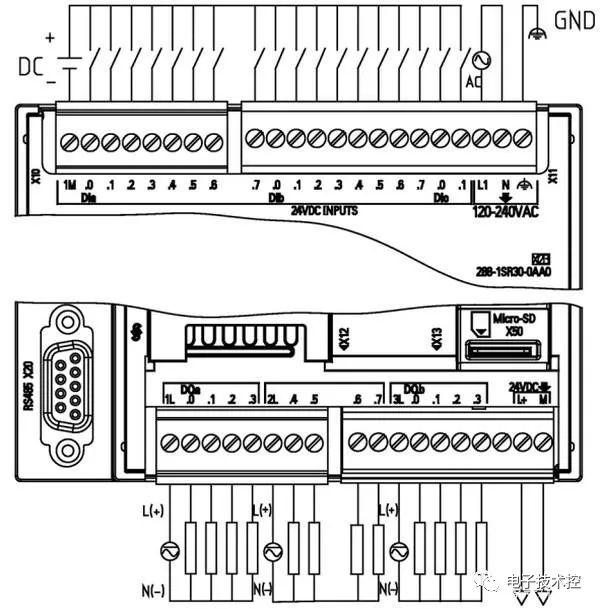

CPU SR30接线图

(直流24V电源的正极一般要求串保险，-般选择5A)

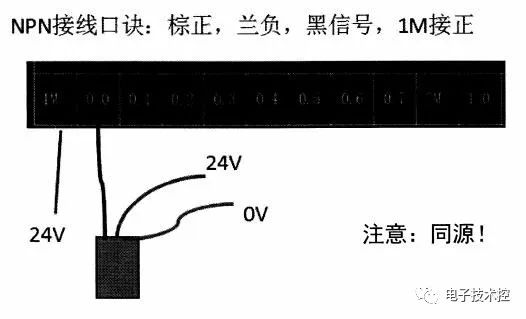

NPN接线口诀：棕正，兰负，黑信号，1M接正

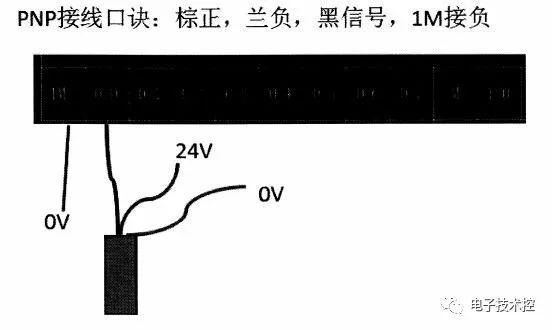

PNP接线口诀：棕正，兰负，黑信号，1M接负

关于NPN和PNP高低电平的说明：

(1) NPN: 有信号的时候，输出低电平。用万用表的黑表笔接负，红表笔接黑线(即信号线)，如果没有信号，即|点不通，则此时万用表显示24V，如果有信号，则显示0V，因此输出低电平，所以1M公共端接24V。

(2) PNP刚好相反。

输出点接线方式汇总

分别讲解继电器类型和晶体管类型的输出，请大家注意记笔记！

总结：

1、继电器类型的接交流、直流负载都可以，电源可以不分正负极。但是，一般要求L接正或者火线。同一组的负载电源要求一致， 组与组之间可以不-致。

2、晶体管类型的只能接直流负载，正负极是确定的

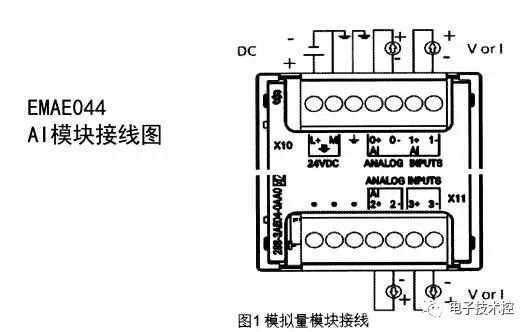

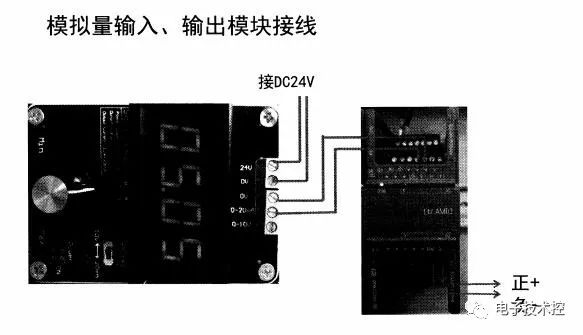

模拟量输入、输出模块接线
