电工知识—SIMATIC S7-1500 PLC的分类

电工知识—SIMATICS7-1500 PLC的分类

1、标准型CPU

标准型CPU最为常用，目前产品分为：CPU1511-1PN、CPU1513-1PN、CPU1515-2PN、CPU1516-3PN/DP、CPU1517-3PN/DP、CPU1518-4PN/DP、和CPU1518-4PN/DPODK.

CPU 1511-1PN、CPU1513-1PN和 CPU1515-2PN只集成了PROFINNET或以太网通信口。没有继承PROFIBUS-DP通信口，但可以扩展PROFIBUS-DP通信模块。

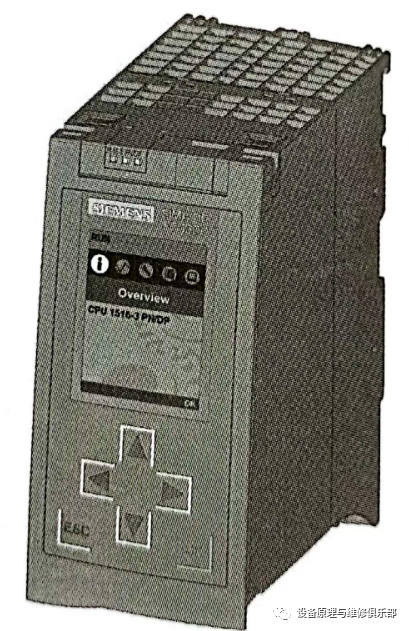

CPU1516-3PN/DP、CPU1517-3PN/DP/CPU 1518-4PN/DP和CPU1518-4PN/DPODK除集成了PROFINNET或以太网通信口外，还集成了PROFIBUS-DP通信口，CPU1516-3PN/DP的外观如下图所示：

2、紧凑型CPU

紧凑型目前有两个型号，一是CPU1511C-1PN和CPU1512C-1PN。

紧凑型CPU给予标准型控制器，集成了离散量、模拟量输入输出和高达400KHz（4倍频）的高速计数功能，还可以如标准型控制器一样扩展25mm和35mm的IO模块。

3、分布式模块

分布式模块CPU时一款兼备SIMATICS7-1500PLC的突出性能与ET200SP I/O简单易用，身形小巧一身的控制器。对机柜空间大小要求的机器制造商或者分布式应用提供了完美解决方案。

分布式模块CPU分为CPU1510SP-1PN和CPU1512SP-1PN。

4、开放式控制器CPU 1515SP PC

开放式控制器(CPU1515 SP PC)是将PC-based平台与ET200SP控制器功能相结合的可靠、紧凑的控制系统。可以用于特定的OEM设备以及工厂的分布式控制。控制器右侧可直接扩展ET200SPI/O模块。

CPU 1515 SP PC开放式控制器使用双核1GHz,AMDG Series APU T40E处理器，2G/4G内存，使用8G/16GCfast卡作为硬盘，Windows7嵌入版32位或64位操作系统。

目前CPU 1515 SPPC开放式控制器有多个订货号供选择。

5、SIMATIC S7-1500PLC软控制器

SIMATICS7-1500 PLC软件控制器采用Hypervisor技术，在安装到SIEMENS工控机后，将工控机的硬件资源虚拟成两套硬件，其中一套运行Windows系统，另一套运行SIMATIC S7-1500PLC实时系统，两套系统并行运行，通过SIMATIC通信的方式交换数据。软PLC与SIMATICS7-1500 PLC硬PLC代码100%兼容，其运行独立于Windows系统，可以在软PLC运行时重启Windows。

目前SIMATIC S7-1500 PLC软控制器只有两个型号，分别是CPU1505S和CPU1507S。

6、SIMATIC S7-1500PLC故障安全CPU

故障安全自动化系统(F系统)用于具有较高安全要求的系统。F系统用于控制过程，确保中断后这些过程可立即处于安全状态。也就是说，F系统用于控制过程，在这些过程中发生即时中断不会危害人身或环境。

故障安全CPU除了拥有SIMATICS7-1500 PLC所有特点外，还集成了安全功能，支持到SIL3安全完整性等级，其将安全技术轻松地和标准自动化无缝集成在一起。

故障安全CPU目前已经推出两大类，分别如下。

（1）SIMATICS7-1500 F CPU (故障安全CPU模块)目前推出产品规格，分别是CPU1511F-1PN、CPU1513F-1PN、CPU1515F-2PN、CPU1516F-3PN/DP、CPU1517F-3PN/DP、CPU1517TF-3PN/DP、CPU1518F-4PN/DP和CPU1518F-4PN/DPODK。

（2）ET 200SP F CPU(故障安全CPU模块)目前推出产品规格，分别是CPU1510SP F-1PN和CPU 1512SP F-1 PN。

7、SIMATIC S7-1500PLC工艺型CPU

SIMATICS7-1500T均可通过工艺对象控制速度轴、定位轴、同步轴、外部编码器、凸轮、凸轮轨迹和测量输入，支持标准MotionControl(运动控制)功能。

目前推出的工艺型CPU有CPU1511T-1PN、CPU1515T-2 PN、CPU1517T-3PN/DP和CPU1517TF-3PN/DP等型号。
