解析多普勒雷达信号处理芯片HS6601RD 附3.8GHz雷达

HS6601RD是一款专用于多普勒雷达信号处理的芯片。脚位兼容我司热释电芯片HS6601MX。

该芯片与HS6601MX最大的区别就是其通带调整为1.6-28Hz（HS6601MX的带通滤波器范围为0.4-7hz），更适合处理非定频雷达信号。

以下是常见的3.8GHz雷达信号的电路结构，HS6601RD能够从高频部分混频得到的IF信号中有效提取出人体移动的信息。

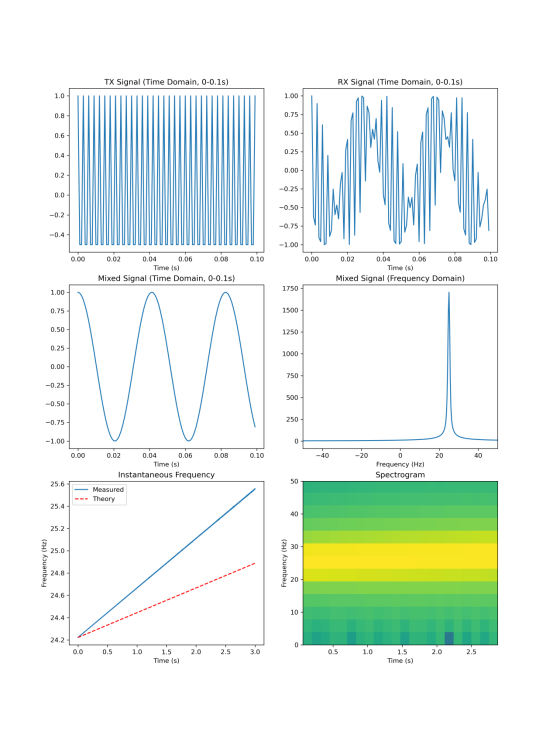

其中发射波形为理想3.8GHz带宽100Mhz振荡信号TX_Signal,假设被测物体在距离雷达模块9m处以1m/s的速度平行于雷达模块进行移动,则回波波形将如下图RX_Signal所示。再经过混频之后，波形则会呈现出下图Mixed_Signal所示样貌.对其进行频域分析后,会发现其中心频率将位于20-30Hz处。观测3s内IF信号频率变化范围,其频率在24~26hz之间，如下图Instantaneous Frequency以及Spectrogram所示。

由此可知,原有HS6601MX的0.4-7Hz带通滤波器并不适用于此类低频多普勒雷达方案,会将很多有效信号滤除。考虑到实际应用中，3.8GHz往往是非定频信号,因此通带范围向下兼容，改为宽范围的1.6-28Hz，降低用户高频部分调试难度。另外，由于最低频带上移到1.6Hz，能够最大程度滤除同频信号造成的低频干扰。

在实际测试中，HS6601RD雷达模块模块相较于HS6601MX灵敏度、感应距离以及抗干扰能力得到显著提升，相较于市场上常见的同类产品也有极大的优势。在其他参数上,HS6601RD与HS6601MX保持一致,定时与灵敏度可由外围分压电阻调节,并保留了抗白光的光控功能。
