无源相干定位系统功能介绍

无源定位（Passive Localization）不通过发射信号来探测目标的位置，而是接收目标的有意、无意辐射或反射信号来实现对侦察目标的探测、定位与追踪。接收的信号可以是目标直接辐射的信号，也可以是外辐射源照射到目标后反射或散射的信号。因此，根据定位系统接收信号来源的不同，无源定位可分为基于目标辐射信号的无源定位和基于外辐射源照射的无源定位。 利用来自外辐射源的直达波及外辐射源照射到被探测目标的反射和散射回波信号，实现目标的侦察探测、定位和追踪，其核心技术是无源相干定位（Passive Coherent Localization，PCL）技术。

PCL系统设置双接收通道：一个是参考通道，用于接收来自外辐射源的直达波信号；另一个为目标通道，用于接收来自目标的反射回波信号。对直达波信号和回波信号进行一系列信号处理后，便能够提取出目标到达接收系统的时间、角度、频率等参数信息，再对提取到的参数信息进行单独或联合的数据处理，实现目标的探测、定位、追踪。

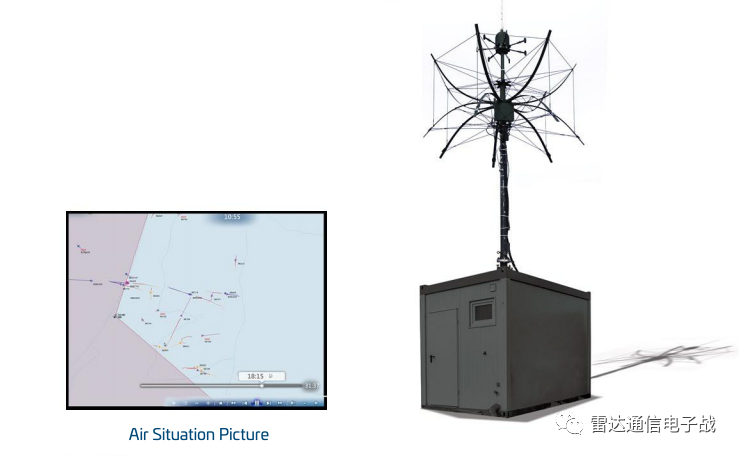

下面介绍的PCL系统产生的空中态势图，是基于来自地面数字视频广播（DVB-T）、调频和数字音频广播塔（DAB）的非合作平台发射的信号照射到目标后的反射信号。反射信号由一个或一个天线网络接收，可提供三维实时全向覆盖，并能够在复杂的空中交通中准确检测和跟踪多个目标。PCL不发射信号，因此不会暴露其位置。 PCL系统部署简单，既可以位于偏远地区，也可以是城市地区。方位覆盖可达360°，并且可以安装一个传感器或一组传感器，以实现冗余并提高特定区域的覆盖范围。这些站点通过专用数据链路连接到中央PCL命令和控制处理单元。 该系统可以独立运行，也可以作为与防空雷达集成的无源系统运行，以提供增强的探测、分类和空中态势图。

主要功能：

■ 隐蔽探测和跟踪空中目标

■ 开发数字视频广播-地面（DVB-T）、模拟调频广播和数字音频广播（DAB），用于非合作空中目标的检测

■ 同时处理多个广播信号 无源定位系统不易被对方感知，隐蔽性好，也不易被干扰或破坏，抗干扰能力强。除了利用DVB-T,DAB的信号，还可以利用通信信号、GPS信号等非合作信号来进行无源定位。
