使用远距离支援干扰系统对制导导弹干扰的机理

今天我们来详细分析一下，使用远距离支援干扰系统对制导导弹干扰的机理。

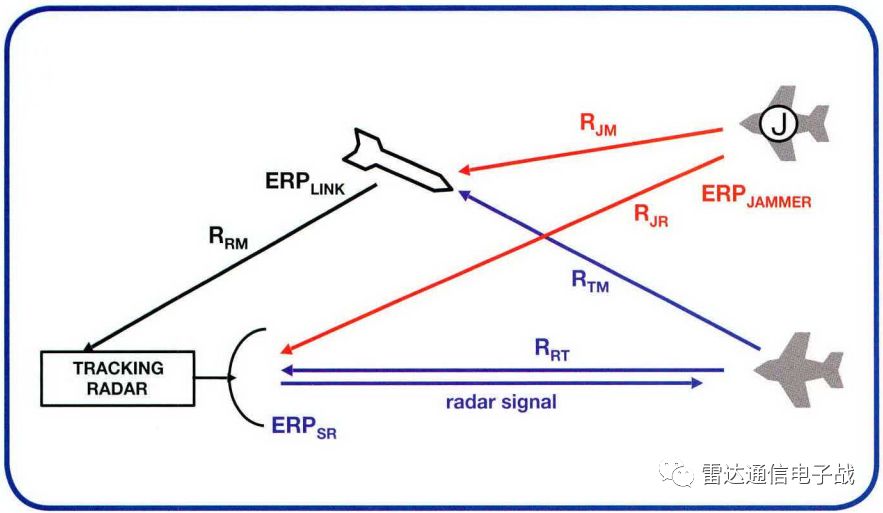

图1 干扰机需要对制导雷达、弹载接收机和(或)制导数据链进行干扰

在上面的作战场景中有三个目标需要进行干扰：跟踪雷达、弹载接收机和制导数据链，这中间的任何一个环节都可能受到干扰。

针对这三种情况，我们来分析每种情况下的干信比公式和烧穿距离公式。与本系列类似的干扰讨论一样，干扰公式是相同的。但由于雷达和导弹对干扰机和目标的距离不同，所以这些公式比自卫干扰情况下的公式要复杂。接收天线增益通常也不同。

1，对跟踪雷达进行干扰

下图展示了对跟踪雷达和弹载接收机进行干扰的位置关系示意图。

图2 干扰机只对制导雷达进行干扰

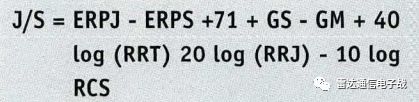

对跟踪雷达进行干扰的干信比的公式为：

如果我们将干信比设置为能够保护目标的最小值，并求解从雷达到目标之间的距离，可以得到：

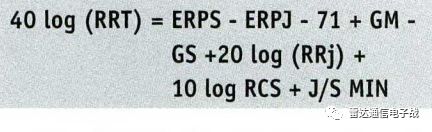

当干信比取最小值时，雷达到目标之间的烧穿距离(RBT)公式为：

2，对弹载接收机进行干扰

干信比公式为：

向导弹发送制导指令的烧穿距离为：

当干信比取最小值时，雷达到目标之间的烧穿距离(RBT)公式为：

3，对制导数据链进行干扰

细心观察，您会发现这些公式与之前使用自卫电子干扰系统对制导数据链干扰给出的公式是相同的。但之前，干扰设备安装在目标上，而现在的情况是干扰机与目标是分离的，如图3所示。

图3 干扰机针对制导数据链进行通信干扰

可认为干扰机现在处于数据链接收器的旁瓣。然而，由于导弹机动性较强，通常为了确保在各个方向接收能力相同，数据链接收器的天线非常宽。因此，我们可以合理地假设天线增益不会改变。

干信比公式为：

对干信比公式求解，可以得到烧穿距离公式：

RMRBT是指当干扰无效时制导数据链的作用距离：
