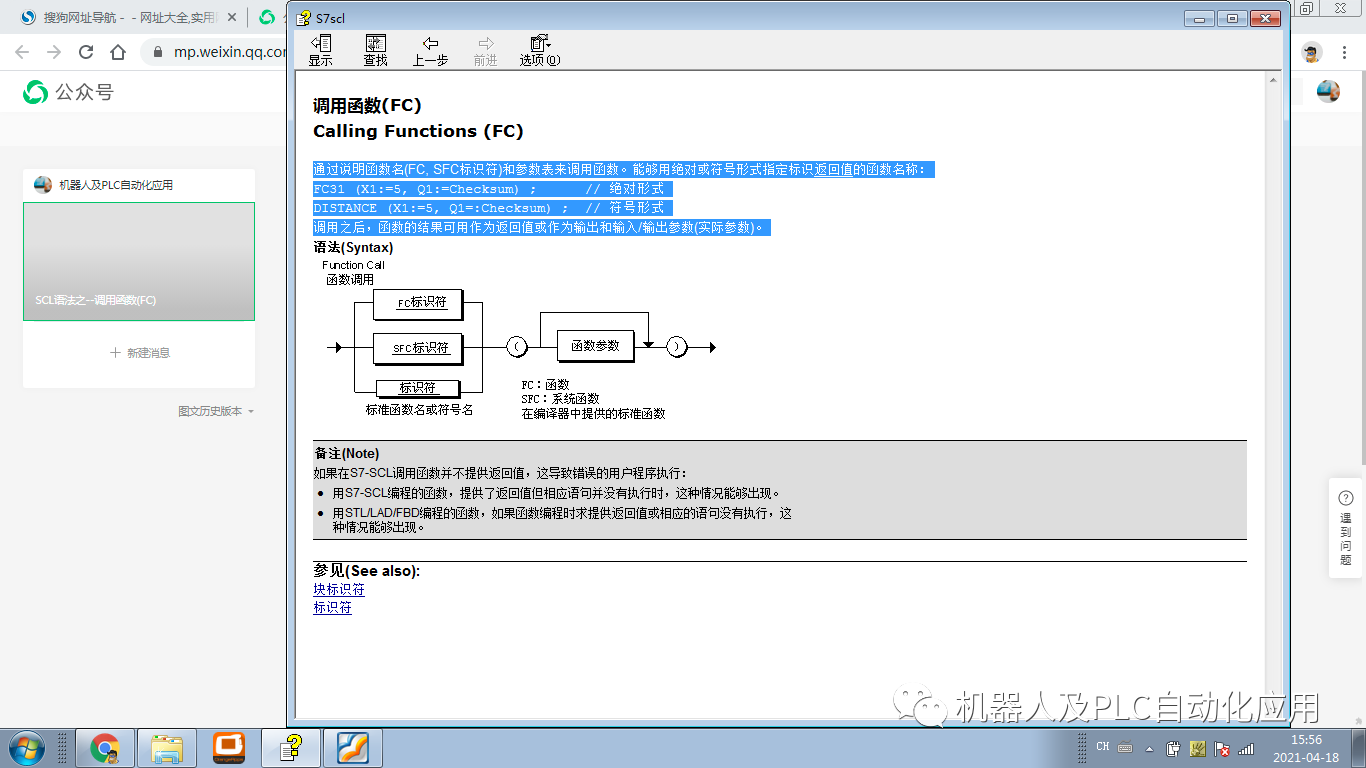

调用函数(FC)

通过说明函数名(FC, SFC标识符)和参数表来调用函数。能够用绝对或符号形式指定标识返回值的函数名称：

FC31 (X1:=5, Q1:=Checksum) ; // 绝对形式

DISTANCE (X1:=5, Q1=:Checksum) ; // 符号形式

调用之后，函数的结果可用作为返回值或作为输出和输入/输出参数(实际参数)。

对比功能块，函数提供一个结果当作返回值。基于这个原因，函数能够被子当作地址来对待(VOID类型的函数除外)。

函数计算与函数有同样名称的返回值，且将其返回给调用它的块。在那里，值代替函数调用。

例如，在下面的赋值中，DISTANCE函数被调用，且结果赋值给LENGTH变量。

LENGTH:= DISTANCE (X1:=-3, Y1:=2);

返回值能够用在下面的函数或功能块元素：

• 在一个赋值语句中,

• 在一个逻辑、算术或比较表达式或

• 作为更进一步的功能块或函数调用的参数。

函数的参数

对比功能块，函数没有任何他们保存参数值的内存。在函数激活时，本地数据只中临时地贮存。由于这个原因，当调用函数时，所有在函数声明部分定义的形式输入、输入/输出和输出参数必须赋予实际参数。

例子(Example)

带为输入、输出和输入/输出参数赋值的调用如下：

FC32 (E_Param1:=5,D_Param1:=LENGTH,

A_Param1:=Checksum)

函数调用举例:

函数被调用(Function to be Called)

计算在使用笛卡尔坐标系统的同一平面中两点(X1,Y1)和(X2,Y2)之间距离的函数DISTANCE可以是下面的形式(此例假设符号DISTANCE在符号表中为FC37已经声明)。

FUNCTION DISTANCE: REAL // 符号
VAR_INPUT
X1 : REAL;
X2 : REAL;
Y1 : REAL;
Y2 : REAL;
END_VAR
VAR_OUTPUT
Q2 : REAL;
END_VAR
BEGIN 开始
DISTANCE := SQRT( (X2-X1)**2 + (Y2-Y1)**2 );
Q2 := X1+X2+Y1+Y2;
END_FUNCTION

调用块(Calling Block)

下例显示更多函数值的使用的可选择的形式：

FUNCTION_BLOCK CALL
VAR
LENGTH : REAL ;
CHECKSUM : REAL ;
RADIUS : REAL;
Y : REAL;
END_VAR
BEGIN
. . .
// 在赋值语句中调用:
LENGTH := DISTANCE (X1:=3, Y1:=2, X2:=8.9, Y2:= 7.4, Q2:=CHECKSUM) ;
// 在算术或逻辑表达式中调用，如:
Y := RADIUS + DISTANCE (X1:=-3, Y1:=2, X2:=8.9, Y2:=7.4, Q2:=Checksum)
// 用来为进一步的被调用的块提供参数
FB32.DB32 (DIST:= DISTANCE (X1:=-3, Y1:=2, X2:=8.9, Y2:=7.4), Q2:=Checksum)
. . .
END_FUNCTION_BLOCK
