VASS标准之创建项目

项目创建的基本步骤

一般项目设置

仿真项目

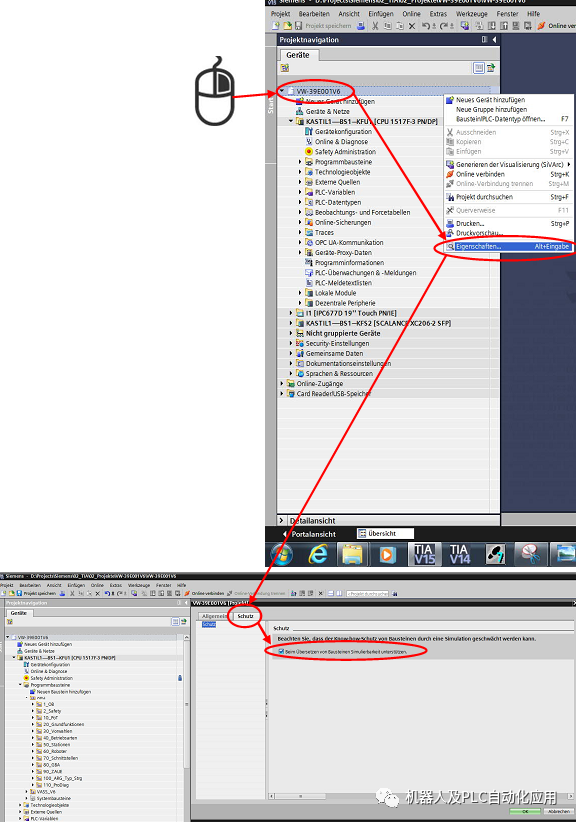

为了能够在 PLCSIM 和 PLCSIM Advanced 中仿真项目，必须在“属性”选项卡的“保护”下设置“在块编译期间支持可仿真性”复选框。

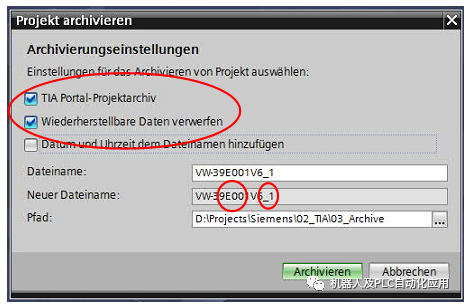

归档项目

为了在运行时也归档，不得选中复选框“丢弃可恢复数据”。

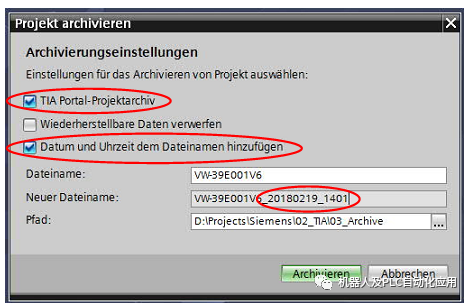

为了便于归档项目的时间排序，必须设置“添加文件名的日期和时间”复选框。

提示

每次归档时都必须再次设置“添加文件名的日期和时间”复选框!

必须删除文件名（VW-39E001V06_1）中的“project name_1”。

CPU：

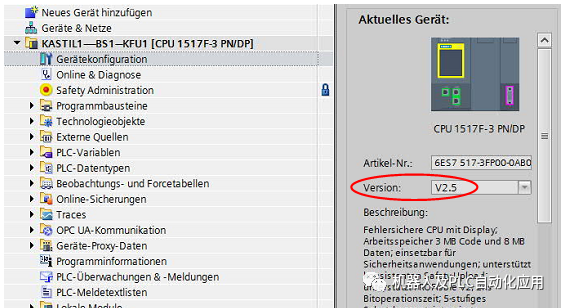

为了实现 VASS 标准中的预期功能范围，CPU 1517F至少需要固件版本 V2.5。

安全系统：

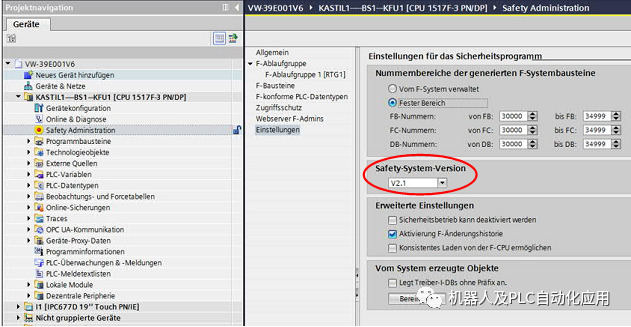

这里需要固件版本 V2.1。

WinCC Runtime Advanced:

必须始终在 WinCC 运行系统的设备组态中设置运行系统软件（WinCC RuntimeAdvanced）的相应组态。

对于项目创建，提供了大量文档。

S7块库：

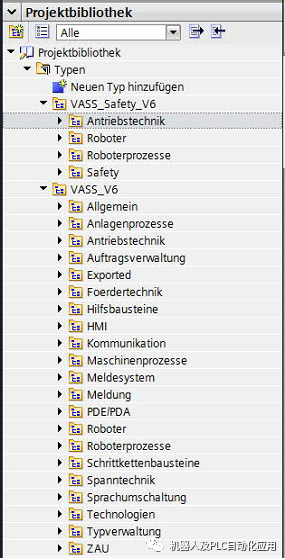

库“VASS_V6”和“VASS_Safety_V6”根据功能类别提供元素。

必须由系统供应商与主管电气规划部门协作创建 S7 项目库中不可用的块。

S7示例项目：

S7示例项目构成了创建设备特定项目的基础。

它包含所有 S7 技术基本设置和集成的 WinCC Advanced 示例项目，因此可在此处预设所有必要的通讯设置。

这里应该调整以下内容：

· 扩展符号表：

设备特定的 I/O 从设备的 EPLAN 生成并导入符号表。已包含基本符号和注释。

· 调整 OB：

系统 OB“OB82”，“OB83”，“OB86”，“OB123”和“OB250”已集成在示例项目中，必须使用。

同名的 STEP 7 标准 OB 不包含所有 VASS 功能。OB1作为模板包含在内，必须由用户通过结构函数的调用进行扩展。

· 创建用户编程：

必须根据设备的顺序或根据机器制造商的指定计划创建调用结构。

· 清理 PLC 项目：

必须删除所有冗余块。通过参考数据检查是否存在双重分配。

设备目录：

设备目录必须集成到 STEP 7 硬件中，并包含与项目相关的设备描述。

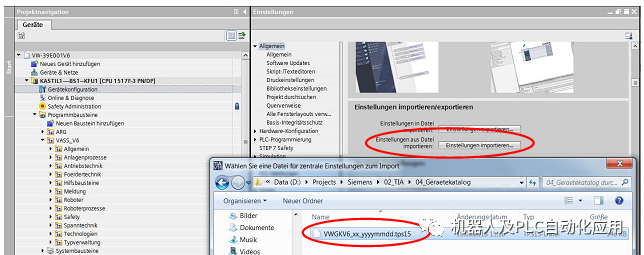

设备目录的集成通过“导入设置”完成。

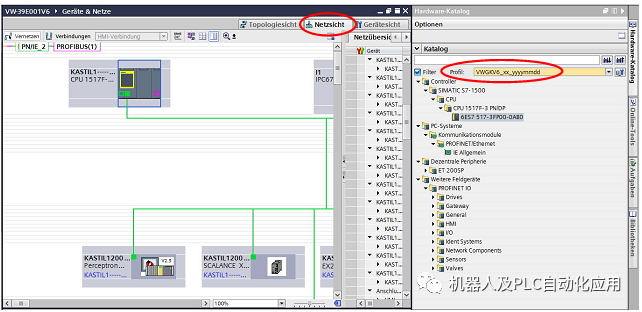

然后，必须重启TIA Portal并打开设备组态。必须在“组态文件”下选择设备目录。

安装 GSD 文件

为了使用设备目录中的设备，必须安装已安装的设备 STEP 7 环境使所需的 GSD 文件。

为此，请打开提供的示例项目；TIA将安装那些尚未安装在 TIA 中的 GSD 文件。

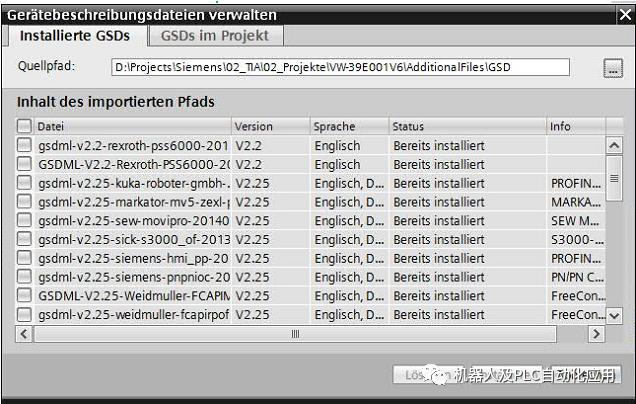

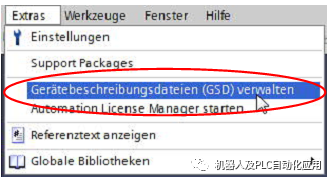

也可以通过菜单项“选项à管理设备描述文件（GSD）”在“HW-Config”中安装附加的GSD文件。

这里可以选择和安装其它 GSD 文件。

参考项目

参考项目是设计示例设备，既可作为参考工作，也可作为建设性联系的说明性项目创建的设备项目的形式和结构必须与参考文件的形式和结构相对应。
