S7-GRAPH FB参数设置和顺序块控制解读

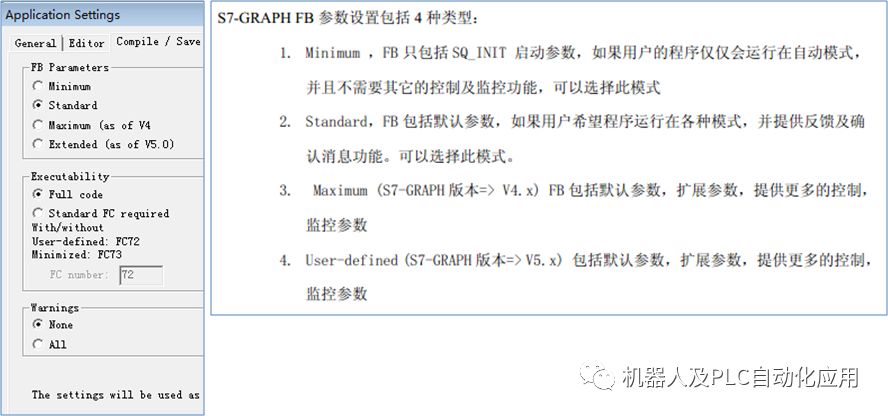

S7-GRAPH FB参数设置包括4种类型：

1. Minimum ， FB只包括SQ_ INIT 启动参数，如果用户的程序仅仅会运行在自动模式，并且不需要其它的控制及监控功能，可以选择此模式

2. Standard， FB包括默认参数，如果用户希望程序运行在各种模式，并提供反馈及确认消息功能。可以选择此模式。

3. Maximum （S7-GRAPH 版本=》 V4.x） FB 包括默认参数，扩展参数，提供更多的控制，监控参数

4. User-defined （S7-GRAPH 版本=》 V5. x）包括默认参数，扩展参数，提供更多的控制，监控参数

顺序步

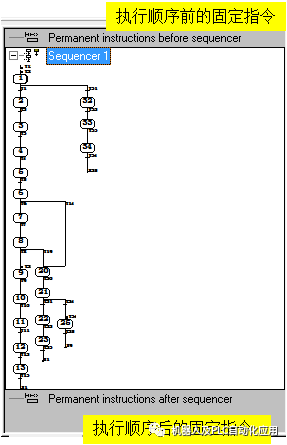

永久指令

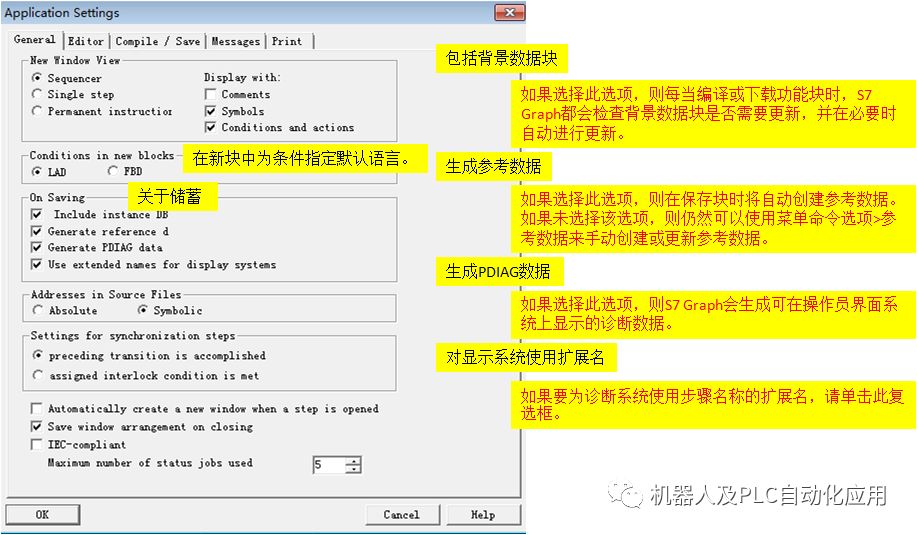

编译/保存

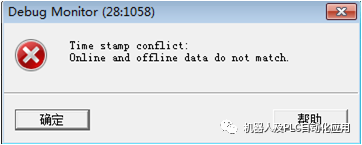

如果你更改了顺序块里的块设置后，如果直接保存后，当再次打开该功能块后，将不能进行监控。因为你需要在更改完块设置后，需要重新下载顺序块程序，保证离线和在线程序一致。

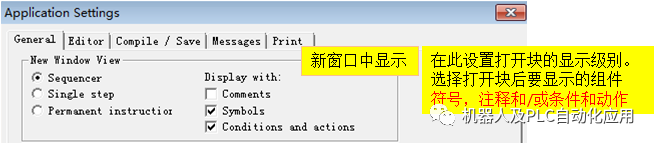

图形窗口

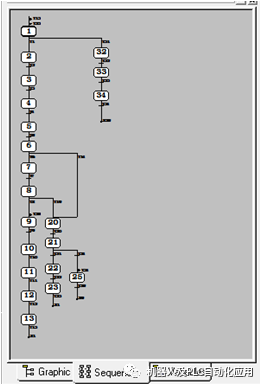

顺序窗口

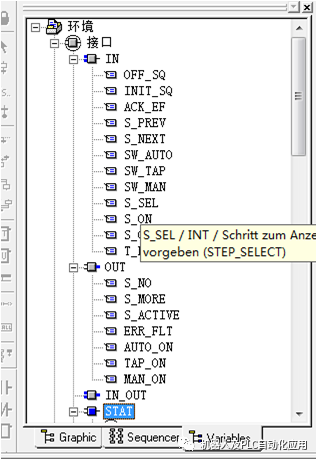

变量表窗口

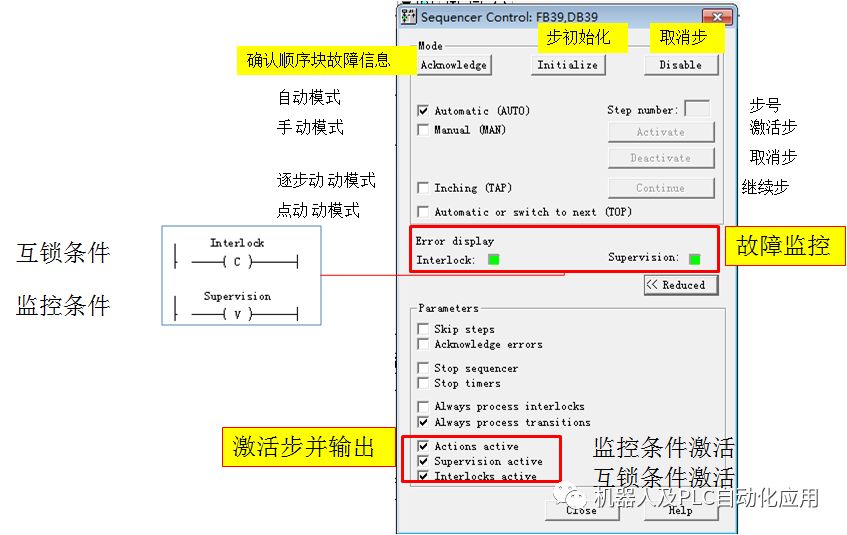

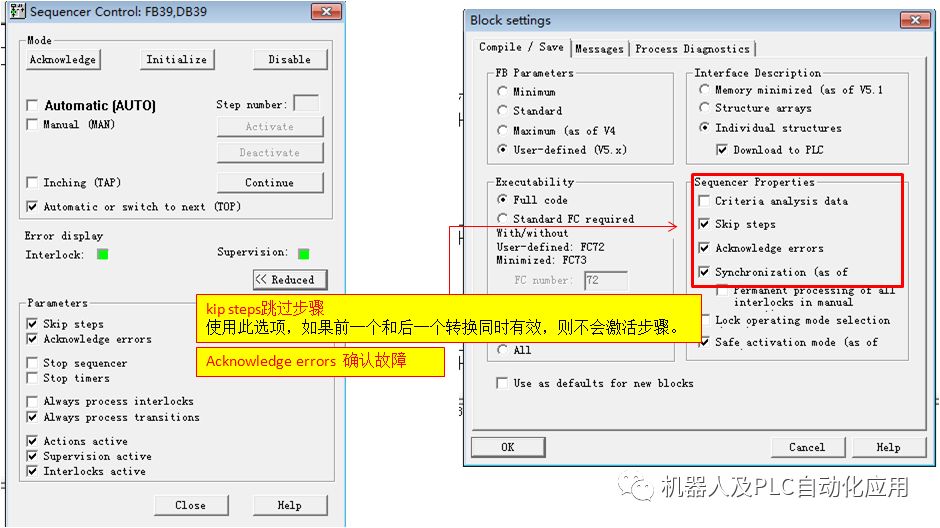

kipsteps跳过步骤

使用此选项，如果前一个和后一个转换同时有效，则不会激活步骤。

Acknowledgeerrors 确认故障

Stopsequencer停止序列发生器

停止定序器。即使满足转换，它也不会切换到以下步骤。
