KUKA链接机器人程序分析

利用子程序技术可将机器人程序模块化，因而可以有效地按结构设计程序。

目的是不将所有指令写入一个程序，而是将特定的流程、计算或过程转移到单独的程序中。

通过使用子程序产生了一系列的优点：

 由于程序长度减短，主程序结构更清晰并更易读。

 可独立开发子程序：编程耗时可分摊，最小化错误源。

 子程序可多次反复应用。 原则上，有两种不同的子程序类型：

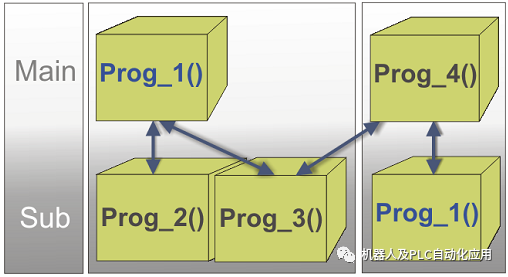

 全局子程序



一个全局子程序是一个独立的机器人程序，可由另一个机器人程序调用。

可根据具体要求对程序进行分支，即某一程序可在某次应用中用作主程序，而在另一次则用作子程序。

 局部子程序



局部子程序是集成在一个主程序中的程序，即指令包含在同一个 SRC 文件中。

子程序的点坐标相应存放在同一个 DAT 文件中。

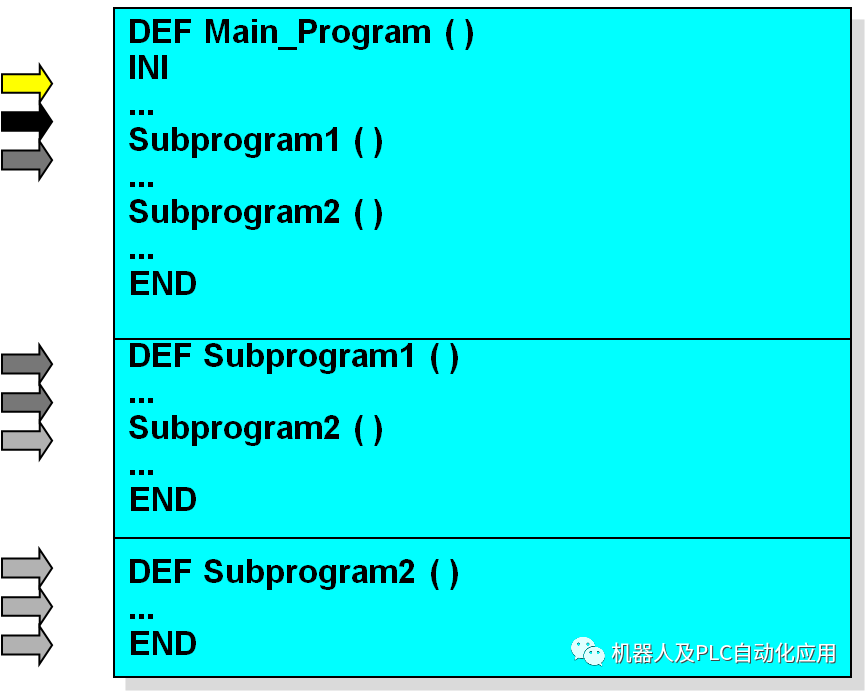

每个程序都以 DEF 行开始并以 END 行 结束。

如果要在主程序中调用子程序，则正常情况下子程序会从 DEF 运行至 END。

到达 END 行后，程序运行指针重新跳入发出调用指令的程序 （主程序）。



为了能提早退出子程序 （即在 END 行之前），可以在子程序中编入 RETURN 指令。

程序读到该程序行时，即可提前终止子程序的运行。 调用子程序的操作步骤: 为了能够对子程序调用进行编程，必须已选择用户组 “ 专家 ”。子程序调用的句法为：名称( )

1. 在主菜单中选择 配置 > 用户组。将显示出当前用户组。

2. 若欲切换至其它用户组，则：按下 登录 …。选定用户组专家。

3. 输入密码 kuka，然后用登录确认。

4. 用 打开将所需的主程序载入编辑器。

INI PTP HOME Vel= 100% DEFAULT

PTP HOME Vel= 100% DEFAULT

5. 将光标定位在所需的行内。

6. 输入子程序名称和括号，例如：myprog( )。

INI PTP HOME Vel= 100% DEFAULT

myprog( ) PTP HOME Vel= 100% DEFAULT

7. 用关闭图标关闭编辑器并保存修改。

KRL文件中包含至多255个局部子程序

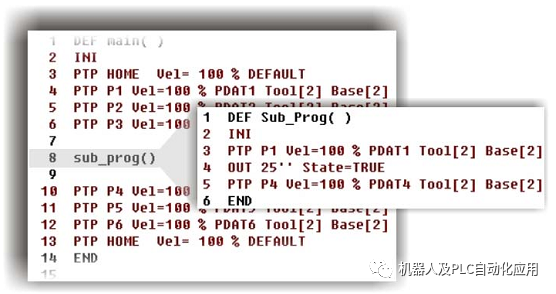

子程序的最大嵌套深度为20 局部子程序位于主程序之后，通过 DEF 和 END 区别 局部子程序可被重复调用 点坐标保存于相应的 DAT 列表，并且可被全部文件调用 当局部子程序执行完，程序跳转回调用子程序后的下一条指令 子程序是从主程序中链接的程序。

处理完子程序后，主程序将在紧接着子程序调用后面的一行继续运行。

 局部子程序包含在与主程序相同的 SRC 文件中。

可用关键词 GLOBAL 将其定义为全局。

 全局子程序是从另一个程序中链接的包含自有 SRC 文件的程序。

在主程序中给出子程序的名称，然后加上圆括号，即可调用子程序。

在下列示例中将调用子程序

my_subprogram ： my_subprogram()

调用功能

函数是一种向主程序返回某一值的子程序。

功能拥有一个数据类型。

功能的调用与子程序类似：在主程序中指定功能的名称，通过圆括号进行。

但是，功能调用绝不能单独存在，而是必须始终为相同数据类型的变量分配该值。

从主程序中调用的示例： REALVAR = REALFUNCTION() INTVAR = 5 * INTFUNCTION() + 1 使用子程序可以使主程序实现结构化，程序的结构化使得程序层次分明。



子程序不能调用自己本身。
