简述HBM技术的重要性

众所周知，数据处理需求呈指数级增长，芯片技术正奋力攀登至性能极限的巅峰。高带宽内存(HBM)以其开创性的内存堆叠技术独占鳌头，导致其容量需求激增;而传统内存架构在应对此类高性能应用场景时显得捉襟见肘。

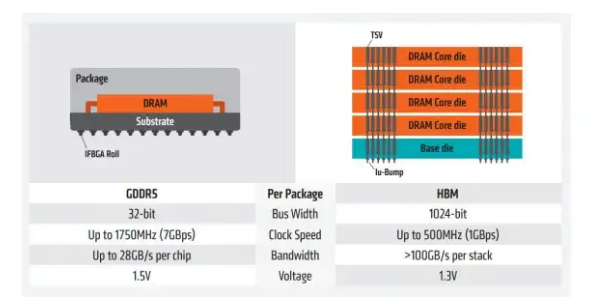

首先，高带宽内存(HBM)技术采用芯片堆叠技术，将多层DRAM芯片通过硅通孔(TSV)和微型凸点(uBump)连接在一起，形成一个存储堆栈(stack)。

图源：Google

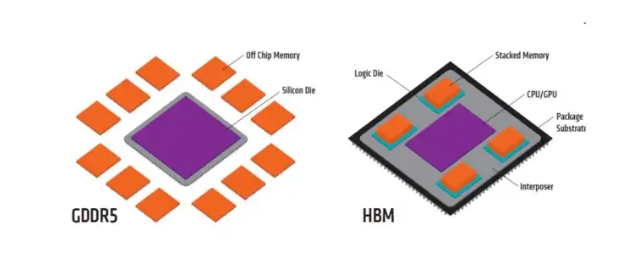

其中，HBM通过将多个堆栈与逻辑芯片(如GPU或CPU)通过硅中介层(Interposer)封装在一起。这种3D堆叠技术实现了高密度存储，从而大幅提升了每个存储堆栈的容量和位宽。

其次，TSV技术是实现3D堆叠的关键。通过在硅芯片中垂直贯穿的导电通路，TSV技术极大地减少了芯片间的连接长度和电阻，提高了数据传输的效率和速度。

或许，在大模型的应用落地过程中，HBM的高带宽、高密度和低功耗特性使其成为了不可或缺的组件。

图源：Google

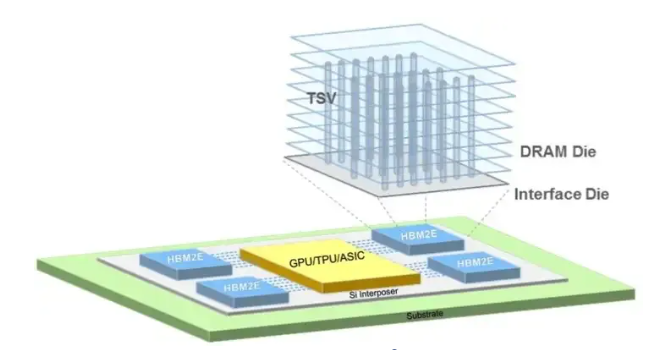

高带宽：HBM通过堆叠结构和垂直TSV(Through Silicon Via，硅通孔)互连技术，实现了极高的数据传输带宽。这对于需要处理海量数据的大模型和HPC应用至关重要，能够显著提升计算效率，减少数据传输延迟，即所谓的“内存墙”问题。

高密度：相比传统DRAM，HBM在相同的物理空间内能够容纳更多的存储单元，从而提供更高的存储容量。这对于存储千亿参数乃至更大规模的大模型至关重要。

低功耗：HBM的堆叠结构和高效的数据传输方式有助于降低整体功耗，这对于能源敏感的应用场景尤为重要。

小型化：随着电子设备的不断小型化，对内存器件的小型化要求也越来越高。HBM的堆叠封装方式使得其在保持高性能的同时，能够实现更小的体积，满足器件小型化的需求。

除此之外，在人工智能领域，HBM技术能够加速神经网络的训练和推理过程，提高数据处理效率，助力AI算法在复杂任务中展现出更出色的性能。

因此，对于高性能计算而言，HBM则成为了超级计算机、数据中心等核心设施中不可或缺的关键组件，为大规模并行计算提供了坚实的内存基础。

尤其，在图形处理领域，HBM的高带宽特性使得GPU能够更快速地访问和处理图像数据，从而为用户带来更加流畅、逼真的视觉体验。

当然，目前HBM作为一种新兴的内存技术，其重要性则体现在多个维度：

图源：美光科技

极致的数据传输速度：

HBM通过垂直堆叠多个DRAM(动态随机存取存储器)芯片于处理器之上，并使用硅通孔(TSV，Through-Silicon Via)技术实现芯片间的直接连接，从而极大地缩短了数据传输的路径。

其设计显著降低了数据传输的延迟，使得HBM的带宽远超传统的DDR(Double Data Rate)内存。

高效的能源利用：

由于HBM减少了数据传输的距离和延迟，意味着在相同时间内可以完成更多任务，从而提高了系统的整体能效。

另外，HBM的功耗管理也更加精细，能够在保证高性能的同时有效控制能耗，这对于能源敏感的应用场景(如移动设备、嵌入式系统等)尤为重要。

强大的扩展性：

HBM架构支持多层堆叠，理论上可以不断增加DRAM芯片的数量来扩展内存容量和带宽，这为未来更高性能的计算需求提供了可能。

适应性广泛：

HBM不仅适用于高性能计算领域，还在图形处理(GPU)、数据中心服务器、边缘计算等多个领域展现出巨大潜力。

在GPU中，HBM可以显著提升图形渲染和计算性能;在数据中心，HBM的高带宽和低延迟特性有助于加速大数据分析、机器学习等任务;在边缘计算场景中，HBM的能效优势则有助于延长设备的续航时间。

推动技术创新和产业升级：

HBM技术的发展不仅促进了内存技术的革新，更成为了驱动整个计算产业链全面升级的关键力量。这一技术的广泛采用，从源头激发了芯片设计的创新活力，促使封装测试技术向更高精度、更高效率迈进，同时引领了系统集成方案的革命性变革。

结语而言：HBM的崛起，不仅是大模型技术进步的必然产物，更是AI时代对高效、紧凑计算系统追求的集中体现。

与此同时，HBM将持续推动AI计算架构的革新，引领技术向更高算力、更低延迟、小型化的方向迈进，为行业创新与应用深化奠定坚实基础。
