ram内部存储器电路组成

ram也叫主存，是与CPU直接交换数据的内部存储器。它可以随时读写（刷新时除外）且速度很快，通常作为操作系统或其他正在运行中的程序的临时数据存储介质。ram工作时可以随时从任何一个指定的地址写入（存入）或读出（取出）信息。

ram在计算机和数字系统中用来暂时存储程序、数据和中间结果。随机存取存储器（ram）既可向指定单元存入信息又可从指定单元读出信息。任何ram中存储的信息在断电后均会丢失，所以ram是易失性存储器。本文主要介绍ram的结构和读写过程。

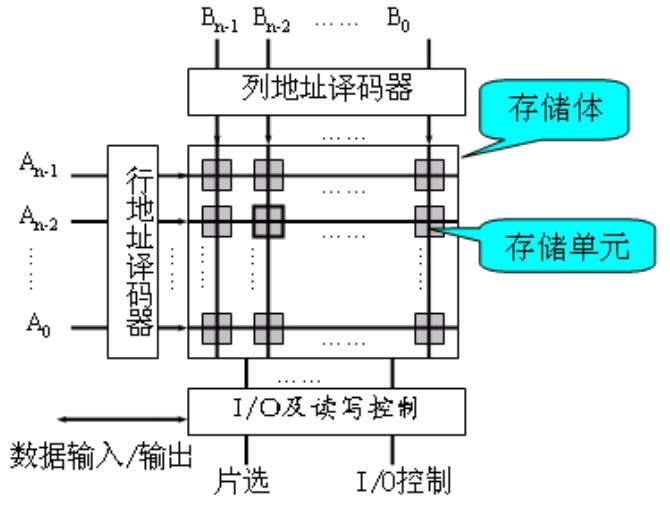

1.ram的结构它由三部分电路组成：

1）行、列地址译码器：它是一个二进制译码器，将地址码翻译成行列对应的具体地址，然后去选通该地址的存储单元，对该单元中的信息进行读出操作或进行写入新的信息操作。

例如一个10位的地址码A4A3A2A1AO=00101，B4B3B2B1BO=00011时，则将对应于第5行第3列的存储单元被选中。

2）存储体：它是存放大量二进制信息的“仓库”，该仓库由成千上万个存储单元组成。而每个存储单元存放着一个二进制字信息，二进制字可能是一位的，也可能多位。

存储体或ram的容量：存储单元的个数*每个存储单元中数据的位数。

例如一个10位地址的ram，共有210个存储单元，若每个存储单元存放一位二进制信息，则该ram的容量就是210（字）×1（位）=1024字位，通常称1K字位（容量）。

3） I/0及读/写控制电路：该部分电路决定着存储器是进行读出信息操作还是写入新信息操作。输入/输出缓冲器起数据的锁存作用，通常采用三态输出的电路结构。因此ram可以与其它的外面电路相连接，实现信息的双向传输（即可输入，也可输出），使信息的交换和传递十分方便。

2.ram的读出信息和写入新信息过程（读/写过程）：时序

访问某地址单元的地址码有效，假如你想去访问的具体地址：如A9～AO=OD3H=0011010011B，

片选有效=0，选中该片ram为工作状态。读/写操作有效：=1，读出信息;=0写入信息;
