ChrentDDR4的特性

DDR5已经开始商用，但是有的产品还在使用DDR4，本文将分享一些DDR4的测试内容。DDR4 和前代的 DDR3 相比， 它的速度大幅提升，最高可以达到 3200Mb/s，这样高速的信号，对信号完整性的要求就更加严格，JESD79‐4 规范也对 DDR4 信号的测量提出了一些要求。

ChrentDDR4的特性

DDR4 相比 DDR3，有很多新的变化，首先它的带宽提高了近一倍，最高达到 3200Mb/s，而且运行在更低的电压下，VDD 电压是 1.2V，这样可以在带宽提高的同时，不会提高系统的功耗。采用了新的颗粒架构，可以在单条内存上做到 16 个内存颗粒，内存封装和 DIMM 类型不变，但是内存的 Pin 脚数量有所变化。

DDR4 的 Pin 脚数达到 288Pin，Pin 脚间距更加小，更详细的对比，见下图：

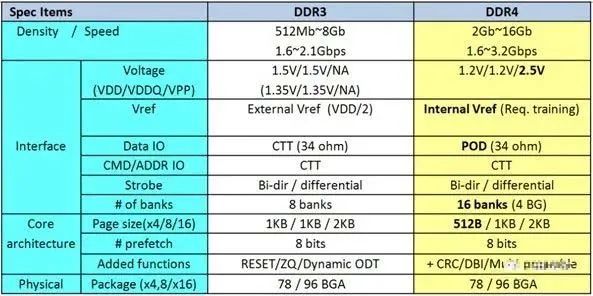

Fig.1 DDR4 和 DDR3 对比图

ChrentDDR4信号完整性测试要求

在 DDR4 规范 JESD79‐4 中，对物理层信号测试要求有：DQ 眼图模板测试、抖动分析、电气特性测试，时序测试。相比 DDR3，DDR4 对眼图测试和抖动测试提出了新的要求。

在 DDR3 的测试中，对 Clock 的抖动的测试要求是：Period Jitter、Cycle‐Cycle Jitter、 Duty Cycle Jitter。DDR3 的 Spec 中做了这样的推算：如果你的内存满足了规范要求的所有电气特性和时序特性，就可以一直正常的运行。现实状况下，这是没有考虑其他因素的理想情况，像随机抖动等也会影响产品的工作，而 DDR3 都没有对这些进行测试。

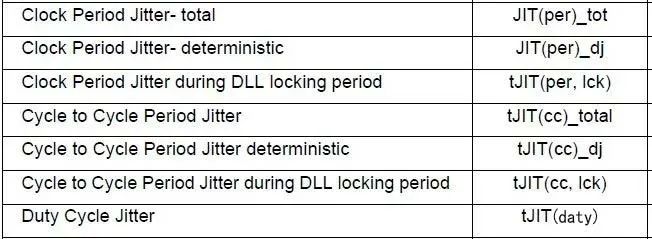

Fig.2 DDR3 Clock 抖动测试

在 DDR4 的规范中，采用了更实际的方法来考虑这些因素，测试要求包含了随机抖动 Rj 和确定性抖动 Dj，在规范中，总体抖动 Tj 被定义为在一定误码率下的确定性抖动 Dj 和随机性抖动 Rj 的和，对抖动做了分解。Fig.5 是测试结果。

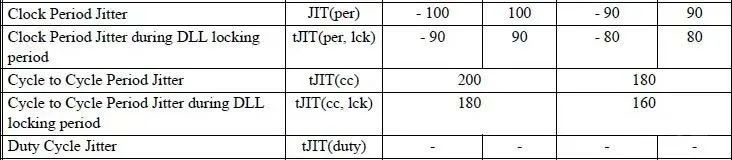

Fig.4 DDR4 Clock Jitter 要求

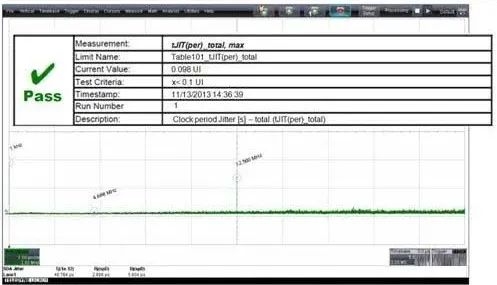

Fig.5 Lecroy Qualiphy‐DDR4 Jitter 测试结果

Chrent眼图模板测试

在 DDR3 测试中，眼图只是作为一个 Debug 的手段，不是强制要求测试，而且没有模板。但是在 DDR4 中，要求进行 DQ 输入接收端眼图模板测试，Fig.6 是眼图模板的定义，在 DDR4‐2133 及以下频率，TdIVW_total 和 TdIVW_dj 相等 VdIVW_total 和 VdIVW_dV 相等，从本质上，现在还没有在模板中定义随机成分。

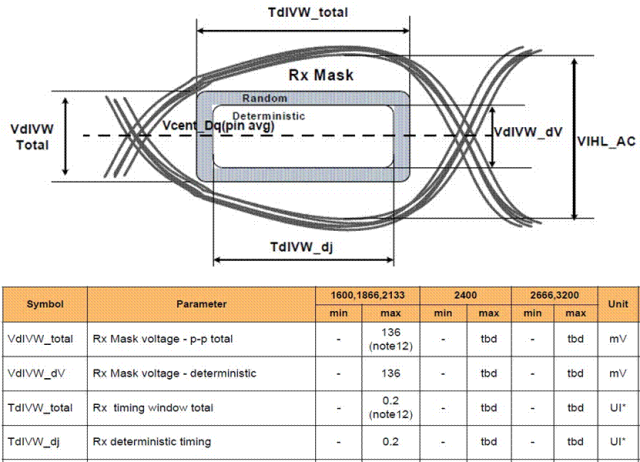

Fig.6 DDR4 眼图模板定义

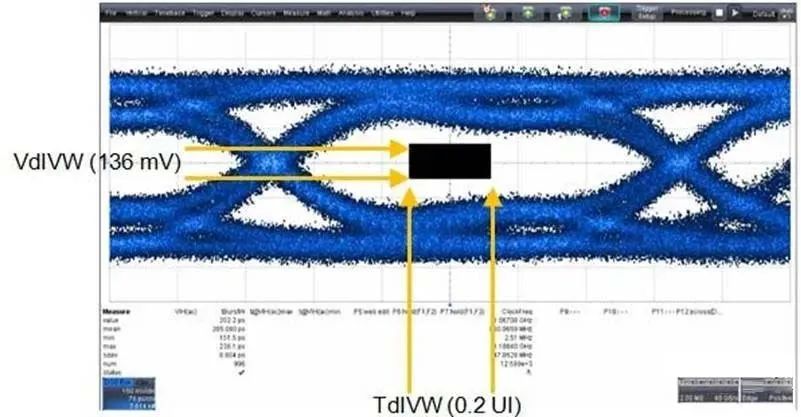

Fig.7 DDR4 DQ 眼图

ChrentDDR4 测试探测挑战

DDR4 的速率提升一倍，同时信号电压降低也接近一倍，这对测试探测技术提出了更高的要求。DDR4 规范中的所有测试都是定义在 BGA 或者 DIMM 的管脚处， 但是在很多时候，我们很难直接探测到 BGA 管脚处，这样测出来的结果误差会非常大，解决方案是使用 Interposer 夹具或者虚拟探测技术，探测到理想点的波形。
