简单认识双倍速率同步动态随机存取存储器

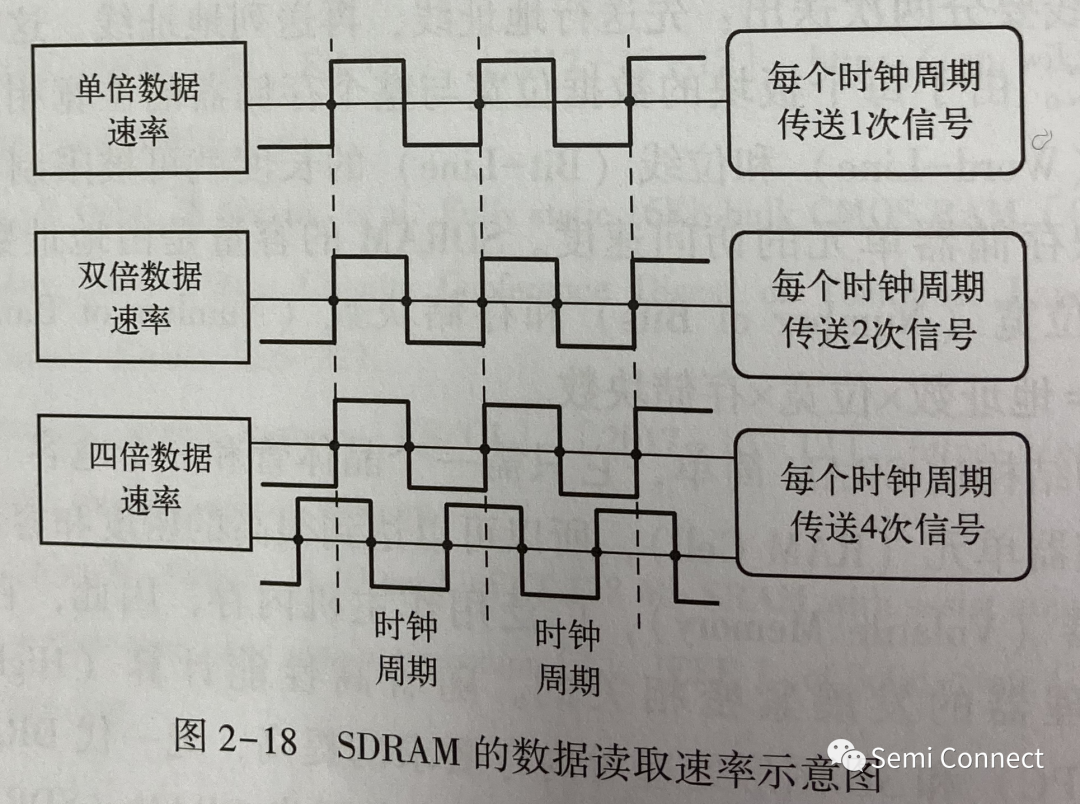

在同步动态随机存取存储器（SDRAM)的工作模式中，以数据读取速率来分类，有单倍数据速率 (Single Data Rate, SDR) SDRAM、双倍数据速率(Double Data Rate, DDR) SDRAM 和四倍数据速率 ( Quad Data Rate, QDR)SDRAM，如图 2-18 所示。‍

双倍数据速率同步动态随机存取存储器 (DDR SDRAM)。习惯上简称为DDR，是在SDRAM 内存基础上发展而来的一种新的内存规格。对于生产厂商而言，DDR 和 SDRAM 采用相同的生产体系，DDR厂商仅需对 SDRAM的设备稍加改进即可生产DDR 内存，有效地降低了生产成本。SDRAM 从发展到现在已经经历了五代，它们分别是：第一代 SDR（单信数据速率）SORAM、 第二代双倍数据速率 DDR SDRAM，即DDR；第三代 DDR2；第四代 DDR3：第五代 DDR4。2017年3月30日，固态技术协会 (Joint Electron Device Engineerine Council，JEDEC) 公布了DDR5 的规格，它基本上是在 DDR4 的基础上提高两倍的数据带宽和阵列密度，同时提高读取效率，特别是降低了功耗。未来可以期盼见到使用DDR5 的高端电子产品，而这一发展主要是为了适应虚拟现实 ( Virtual Reality， VR） 等技术的应用。

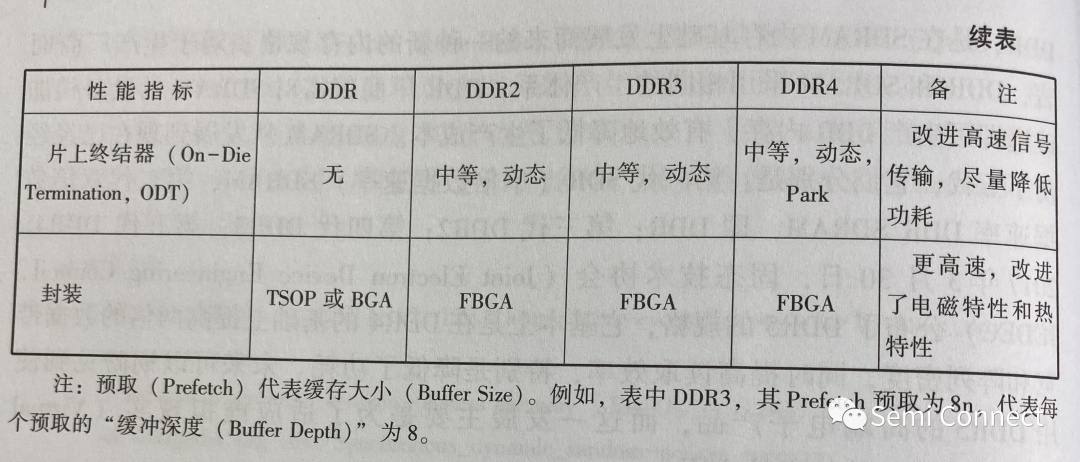

JEDEC 于 1993 年正式推出第一个SDRAM 的标准后，相继推出了 DDR(DDR1)、DDR2、DDR3 和DDR4 标准，现在即将推出 DDR5 标准。DDR2 标准是JEDEC 在2004 年制定完成的，提供了相较于 DDR SDRAM 更高的运行性能与更低的电压，是 DDR SDRAM 的后继者。DDR3 标准（JESD79-3C）是 JEDEC在2008 年制定完成的，提供相较于 DDR2 SDRAM 更高的运行性能（增加至8倍）与更低的电压。DDR4 标准 （JESD79-4A）是JEDEC 在 2013年制定完成的，2015 年 DDR4 开始进入消费市场，也是现在流行的内存产品。各种DDR之间的性能指标对比见表 2-2。

目前 DDR 内存有两种形态，一是早期的168脚的 SDRAM 双线内存模组(168 Pin DIMM)，但从2012 年开始已不再生产，取而代之的是184 脚DDR 内存。目前 DDR DIMM、DDR2 DIMM、DDR3 DIMM 和DDR4 DIMM 的设计都不兼容，不能混用。
