ESP32应用教程— SD NAND（记录飞控LOG）

文章目录

前言

1 SD NAND概述

2 代码说明

3 记录Log

前言

本文基于 ESP32 芯片作为主控制器，测试 SD NAND 记录飞控 Log 功能。

关于 MCU 的存储方面，以前基本上用内置的 E2PROM，或者是外置的 NOR Flash 就可以。随着物联网的兴起，MCU 的应用越来越广泛，逐渐的 MCU 会涉及到大容量的存储需求，用来存储音频，图片（GUI）、视频缓存、协议栈等等。传统的 E2PROM 和 NOR Flash 就不够用了。这个时候 MCU 可能就需要用到 NAND Flash。

针对 MCU 需要使用大容量的存储需求，推荐一款简单易用、稳定可靠的 NAND Flash ——SD NAND。

1 SD NAND概述

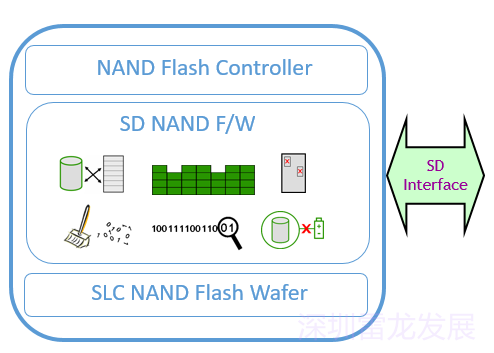

SD NAND 的架构，内部采用使用寿命最长、性能最稳定的 NAND Flash（SLC NAND Flash）晶圆，它的擦写寿命可以达到 5~10 万次。内置了 Flash 控制器和针对 NAND Flash 管理的 Firmware。对外采用通用性最强的 SD 接口（几乎所有 MCU 都带有 SD 接口）。

本文选择的是CSNP32GCR01-AOW芯片。

不用编写驱动程序，自带坏块管理的 NAND Flash（贴片式 TF 卡），尺寸小巧，简单易用，兼容性强，稳定可靠，固件可定制，LGA-8 封装，标准 SDIO 接口，兼容 SPI，兼容拔插式 TF卡/SD卡，可替代普通 TF卡/SD卡，尺寸 6.2x8mm。

内置平均读写算法，通过 1 万次随机掉电测试耐高低温，机贴手贴都非常方便，速度级别 Class10（读取速度 23.5MB/s，写入速度 12.3MB/s）。标准的 SD 2.0 协议使得用户可以直接移植标准驱动代码，省去了驱动代码编程环节。支持 TF 卡启动的 SOC 都可以用 SD NAND，提供 STM32 参考例程及原厂技术支持，容量：4GB，比 TF 卡稳定，比 eMMC 便宜。

2 代码说明

1.宏定义使能SD卡功能

#define HAL_ESP32_SDCARD

2.挂载SD卡

bool sdcard_retry(void)

{

if(!card)

return mount_sdcard();

return true;

}

bool mount_sdcard()

{

printf("............Try mount.\n");

sdmmc_host_t host = SDMMC_HOST_DEFAULT();

host.max_freq_khz = SDMMC_FREQ_HIGHSPEED;

sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();

slot_config.flags = SDMMC_SLOT_FLAG_INTERNAL_PULLUP;

esp_vfs_fat_sdmmc_mount_config_t mount_config = {

.format_if_mount_failed = false,

.max_files = 5,

.allocation_unit_size = 4 * 1024

};

esp_err_t ret = esp_vfs_fat_sdmmc_mount("/SDCARD", &host, &slot_config, &mount_config, &card);

if (ret == ESP_OK) {

mkdir("/SDCARD/APM", 0777);

printf("sdcard is mounted\n");

update_fw();

return true;

} else {

printf("sdcard is not mounted.\n");

return false;

}

}

3.卸载SD卡

void sdcard_stop(void)

{

unmount_sdcard();

}

void unmount_sdcard()

{

if (card != nullptr) {

esp_vfs_fat_sdmmc_unmount();

}

}

3 记录Log

1.LOG目录建立

可以看到飞控已经在SD NAND中成功建立LOG目录。

2.LOG分析

飞机通电，翻滚机身，记录飞机的姿态角。

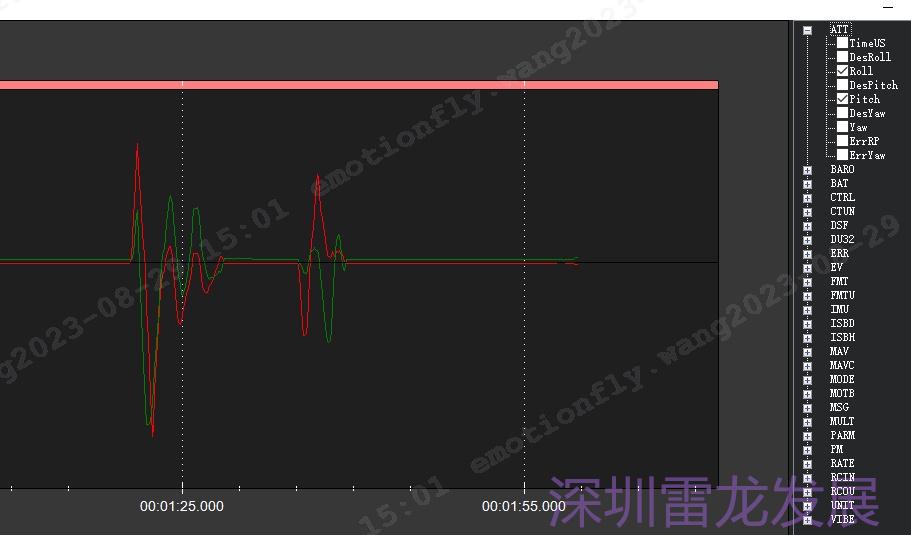

下载日志，加载到 Mission Planner 软件。选中 ATT 字段中的 Roll 和 Pitch。可以看到曲线跟随飞机姿态变化。

至此，使用SD NAND替代SD卡，测试飞控LOG记录功能完成。
