RIFF文件格式简介

1、简介

RIFF（Resources Interchange File Format）中文翻译为资源互换文件格式，是Windows下大部分多媒体文件遵循的一种文件结构。

RIFF文件所包含的数据类型由该文件的扩展名来标识，能以RIFF格式存储的数据有：

音频视频交错格式数据 .AVI；

波形格式数据 .WAV；

位图数据格式 .RDI；

MIDI格式数据 .RMI；

调色板格式 .PAL；

多媒体电影 .RMN；

动画光标 .ANI；

其他的RIFF文件 .BND；

2、chunk

chunk(区块)是RIFF文件的基本单元，RIFF文件由不同数量的chunk组成，每个chunk由“标识符”、“数据大小”和“数据”三个部分组成，“标识符”和“数据大小”都是占用 4 个字节空间，chunk的基本结构如下所示：

structchunk
{
uint32_tID;//块标识符
uint32_tSize;//块数据大小
uint8_tData[Size];//块数据
};

ID：由4个ASCII字符组成，用以识别块中所包含的数据。如：'RIFF','LIST','fmt ','data','WAV ','AVI '等，这种文件结构最初是由Microsoft和IBM为PC机所定义，所以RIFF文件是按照小端字节顺序写入的。

Size：块数据大小，存储在Data域中的数据长度，不包含ID和Size的大小。

Data：块数据，数据以字为单位存放，如果数据长度为奇数（字节为单位），则最后添加一个空字节。

chunk是可以嵌套的，但是只有块标识符为'RIFF'或者'LIST'的chunk才能包含其他的chunk。

3、FourCC

FourCC（Four Character Codes）是一个4字节32位的标识符，通常用来标识文件的数据格式。例如，在音视频播放器中，可以通过文件的FourCC来决定调用哪种CODEC进行音视频的解码。例如：DIV3,DIV4,DIVX,H264等，对于音频则有：WAV，MP3等。FourCC是4个ASCII字符，不足四个字符的则在最后补充空格（不是空字符）。比如，FourCC fmt，实际上是'f' 'm' 't' ' '。

4、RIFF chunk和LIST chunk

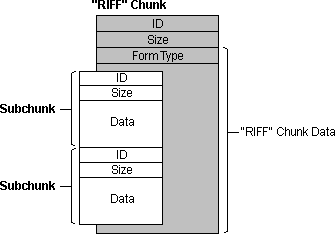

块标识符ID为'RIFF'的chunk是比较特殊的，每一个RIFF文件首先存放的必须是一个RIFF chunk，并且只能有一个标识符为'RIFF'的chunk。RIFF chunk的数据域的起始位置是一个4字节的FormType（FourCC格式），用于标识RIFF chunk数据域中所包含的chunk的数据类型。紧接着FormType之后的数据域的内容则是RIFF chunk所包含的subchunk。一个简单的RIFF chunk的示意图如下所示：

riff1

上图中的RIFF chunk包含有两个subchunk，可以看出RIFF chunk的数据域首先是4字节的FormType，接着是两个subchunk，每一个subchunk又包含有自己的标识符、数据域的大小以及数据域。

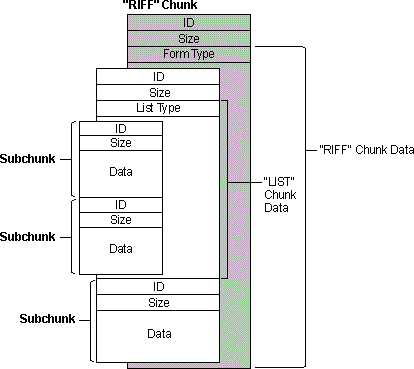

除了RIFF chunk可以嵌套其他的chunk外，另一个可以包含subchunk的就是LIST chunk，其示意图如下所示：

riff2

上图中，首先是RIFF文件必须的RIFF chunk，其数据域又包含有两个subchunk，其中一个subchunk的类型为'LIST'，该LIST chunk又包含了两个subchunk。

RIFF chunk和LIST chunk的基本结构如下所示：

structchunk
{
uint32_tID;//块标识符:'RIFF'或者'LIST'
uint32_tSize;//块数据大小
structChunkData{//块数据
uint32_tType;//包含的subchunk的数据类型,与上面图中的FormType和ListType对应
uint8_tData[Size-4];//包含的subchunk
};
};

备注：一个RIFF文件的总大小为：RIFF chunk的Size+8，这里的8是ID和Size所占用的空间。
