STEP7-压缩用户存储器(RAM)解析

压缩用户存储器(RAM):

用户存储器(RAM) 中的间隔

在删除和重新加载块后，可能会在用户存储器(装入和工作存储器)中产生间隔，从而减少可使用的存储器区域。使用压缩功能，可将现有块在用户存储器中无间隔地重新排列，并创建连续的空闲存储 空间。

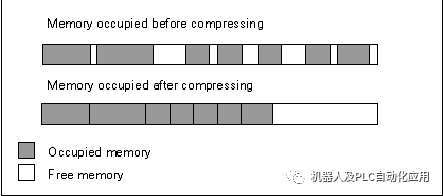

下图显示了存储器占用的块是如何通过压缩功能移位到一起的。

始终尝试在STOP 模式中压缩存储器

只有在STOP 模式下压缩存储器时，所有的间隔才靠拢。在 RUN-P模式(模式选择器设置)中，因为当前正在处理的块是打开的，所以不能移位。压缩功能在 RUN模式( 模式选择器设置)下时不起作用 ( 写保护！)。

压缩S7 CPU 的存储器内容

压缩存储器的方法

有两态方法可以压缩用户存储器，如下所述：

   当下载到可编程控制器时如果没有足够的存储空间，将显示对开框通知出错。可以通过点过对开框中的相应按钮压缩存储器。

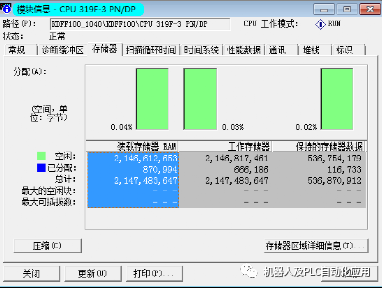

   也可以采取预防性措施，显示存储器的利用情况( 菜单命令 PLC > 诊断/设置 >  模块信息，"存储器"标签页) ，并根据需要启动压缩功能。

步骤

1.  在"可访问节点"窗口或项目的在线视图中选择 S7程序

2.  选择菜单命令 PLC > 诊断/设置 >  模块信息。

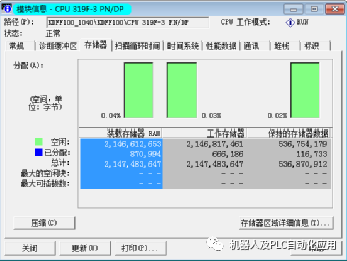

3.  在随后显示的对开框中选择"存储器"标签页。如果 CPU支持压缩存储器功能，则在该标签页中存在一个相应功能的按钮。
