基于RJM8L003 mcu的电动洗鼻器设计方案

人每时每刻都需要呼吸，杂质和有害物质在吸入人体时被鼻腔的过滤功能阻挡在鼻腔里，使之不能进入肺部，但是这些杂质和有害物质如不及时清洁、长期盘踞在鼻腔内就有可能产生更多的细菌从而引发鼻腔病变。这一点对有呼吸道疾病的人尤为重要。我们应该经常地把鼻腔内的有害物质清除，使鼻腔永远有一个干净的环境、使鼻腔永远可以正常运作，体内的其它器官才有可能运作的更好。 电动洗鼻器是一种用于清洗鼻腔的工具。压力恒定，使用舒适度高，不会出现呛水和水进耳朵的情况，小孩也可以放心使用。

01

功能说明

清洁鼻腔:借助于生理盐水自身的杀菌作用及水流的冲击力，将鼻腔内已聚集的致病及污洉排出，从而使鼻腔恢复正常的生理环境，恢复鼻腔的自我排毒功能，达到保护鼻腔的目的。

02

操作说明

总共四档，两个按键：先短按MODE键选择模式，然后再短按ON/OFF键开关机；或先按ON/OFF键开关机，再短按MODE键选择模式，两种状态都可使用。

每次换档有语音提示

1档为低速档，（白色W1）灯亮，马达的频率是3.289KHz，周期304uS工作2分钟半 自动关机。

2档为高速档，（白色W2）灯亮，马达的频率是15.63KHz，周期64uS工作2分钟半自动关机。

3档为低速脉冲档，（白色W3）灯亮，马达的频率是3.289KHz/15.63KHz，进行交替切换，周期62uS，工作2分钟半 自动关机。

4档为高速脉冲档，（白色W4）灯亮，马达的频率是15.63KHz/19.23KHz，进行交替切换，周期52uS工作2分钟半 自动关机。

两个按键：先短按MODE键选择模式，然后再短按ON/OFF键开关机；或先按ON/OFF键开关机，再短按MODE键选择模式，两种状态都可使用。

模式切换顺序，（低速档-----高速档------低速脉冲档-----高速脉冲档------低速档）如此循环。

放电时，电池低于3.2V时，所有档位都闪红灯，低于3.0V自动关机。

待机电流<10UA。

DC5V充电，充电电流≧400mA，充电过程中显示跑马状态（W1/W2/W3/W4），充电状态：充电过程中点亮W1-W2-W3-W4，当电量达到W1的时候，W1灯就一直常亮；跑马状态继续从W2开始往上跑，如W2-3W-W4；当电量达到W2的时候，W1-W2灯常亮，跑马状态继续从W3开始往上跑，如W3-W4；当电量达到W3的时候，W1-W2-W3灯常亮，跑马状态继续从W4开始跑，当电量达到W4的时候，充满电时W4常亮，其中W1-W2-W3灭掉。其中W1的电量是达到3.4伏时灯常亮，W2的电量达到3.7伏时灯常亮，W3的电量达到3.9伏时灯常亮，W4的电量达到4.2伏时灯常亮。

充电过程中，产品不能工作。

下次开机时，有上次正常使用的记忆模式。

03

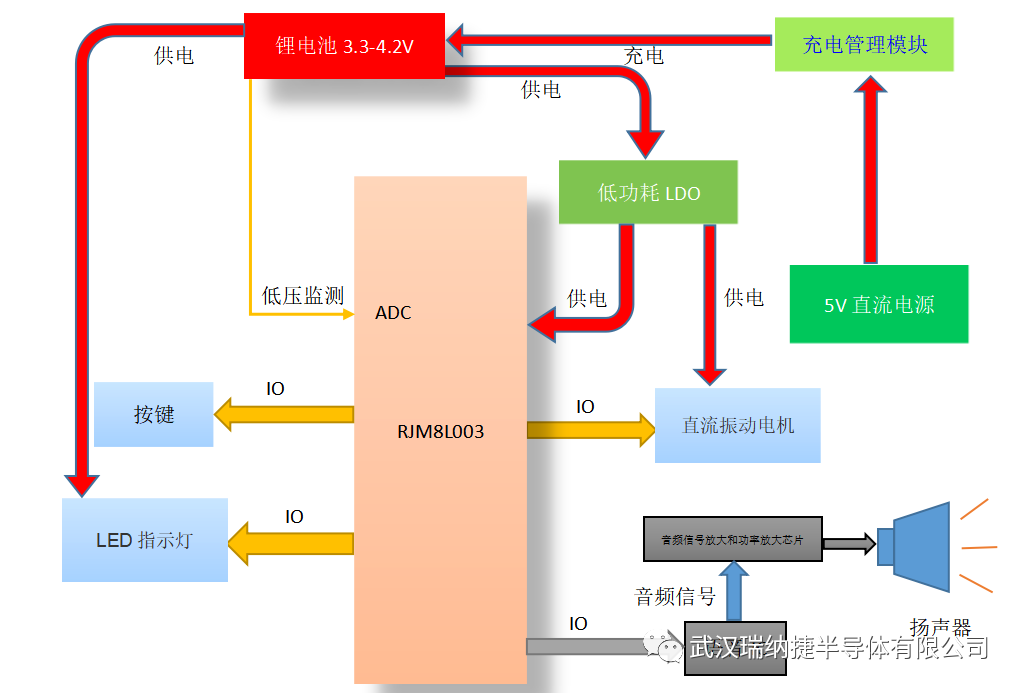

原理框图

04

技术参数

05

方案特点

嵌入式设计，低成本，外围器件少，省去复杂的布线。

超低功耗，用RJM8L003系列MCU做主控，宽电压，多达6种低功耗管理模 式，此方案的MCU休眠功耗低至1uA左右，整机有很长续航能力。

06

性能介绍

编辑：黄飞
