反向串联电池分析

基于生活中的经验和初中物理知识，我们知道将两个电池像下面这样正负极相连串联起来，可以增加电压，增加后的电压为两个电池电压之和：

但是，如果将两个电池的正极相连串联起来，串联后的电压会是什么情况？

我们做个实验来看看：

测量两节反向串联的电池电压

上面实验中将两个电池正极连接起来，测量两个负极之间的电压，左边的电池电量高，右边的电量低。实际结果：1.58V-1.28V = 0.30V, 和实验结果0.29V 有一定的差距，是测量误差导致的。

从上面的实验我们知道将两个电池反向串联起来，测量两端的电压等于两个电池电压之差，方向由电量大的电池决定。

为了进一步理解反向串联电压（Series Opposing Voltage）, 我们在电路仿真软件 Multisim 中搭建下面的电路以加深理解：

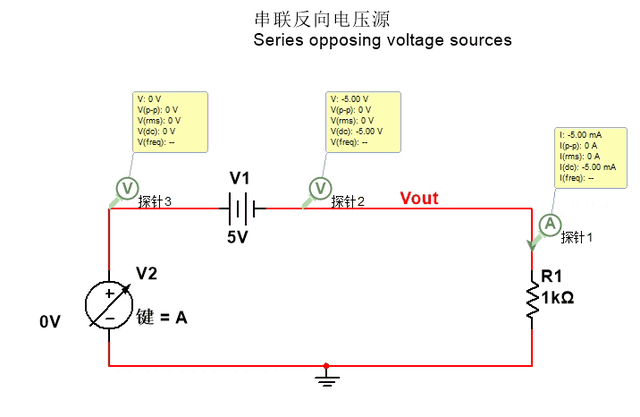

反向串联电压仿真

电路由一个可调直流电源和一个 5V 固定电源构成。V2 一开始为 0V, 可以看到，随着可调电源 V2 的增加，输出一路增加，由最开始的 -5V 一路增加到 +5V, 并且电压之间始终有如下关系：

Vout = V2 - V1

至此我们有了结论，两个反向串联的电压等于两者电压之差。
