1.FLASH型MCU简介

菱沃铂FLASH型MCU，目前主要有Rb56F175A、Rb57F095A 系列与Rb58F175A系列，开发环境均为KEIL，并可以安装菱沃铂驱动包。FLASH芯片都具有片上调试功能（OCD），PC可以通过RB_LINK连接芯片，实现仿真与下载。

2.开发硬件相关注意事项

FLASH型MCU各个系列的用户手册中，有单独的一章为“参考应用图”，原理图绘制时可以直接参考。针对需要在板仿真的用户，需要特别注意与仿真有关的5个网络。使用在线仿真需要对应使用菱沃铂FLASH型MCU的仿真工具RB_LINK，由于RB_LINK支持跟踪供电电压，在原有通信5线的基础上，需要额外引出VREF信号线至芯片VDD管脚。

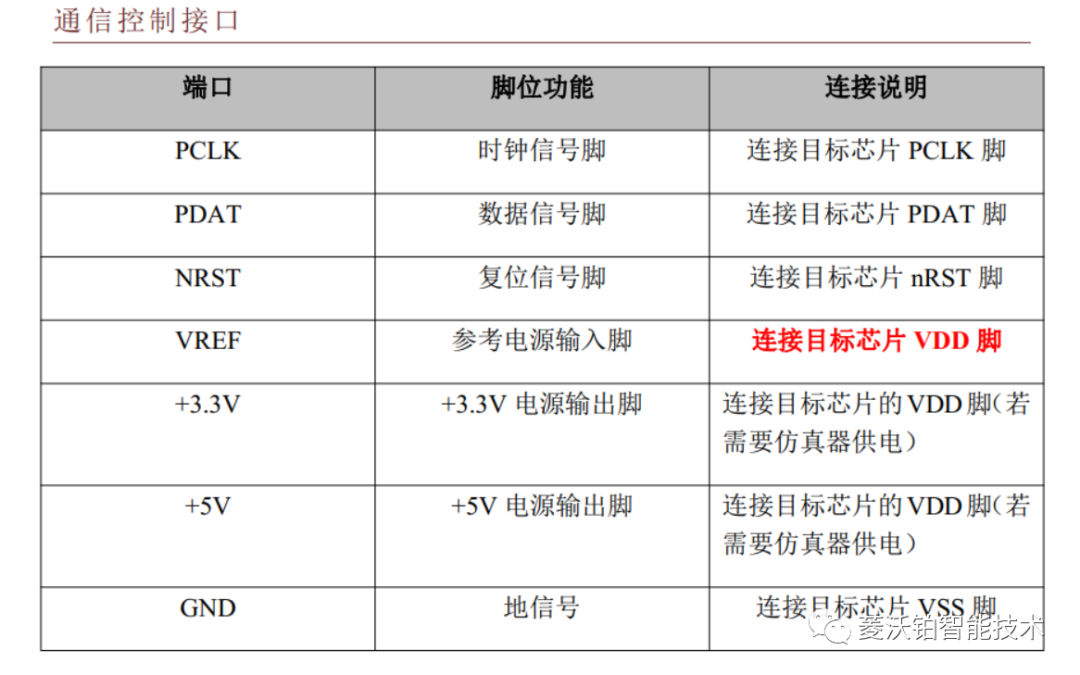

下图为RBLINK接口：

2.1.VDD与GND管脚

由于RB_LINK需要跟踪芯片VDD供电电压，建议预留RBLINK VREF信号的接头。使用RB_LINK时需要引出VREF信号线到MCU的VDD管脚。

推荐的烧录或仿真下载供电电压范围为4.5V~5.5V（或者直接使用RB_LINK的5V电源），当使用3.3V档位供电烧录或仿真下载，可能会出现烧录校验不过的情况，建议重新烧录。使用KEIL上位机，建议使用“Download”多下载几次。

2.2.PDAT与PCLK管脚

PDAT、PCLK管脚需要用于RB_LINK或者烧录器的通信，建议硬件设计时提前预留IO。如果需要使用复用为IO相关功能，请勿在PDAT、PCLK管脚上并联大电容或者阻值偏小的上拉的或者下拉电阻，如果通信线路上的信号受到较大干扰时，会导致仿真或者下载通信失败。

2.3.RST管脚

仿真通信与烧录通信需要使用RST的脚的复位功能，不建议在RST脚上配置小阻值的上拉或下拉电阻，但可以并联104电容到GND。

3.开发软件相关注意事项

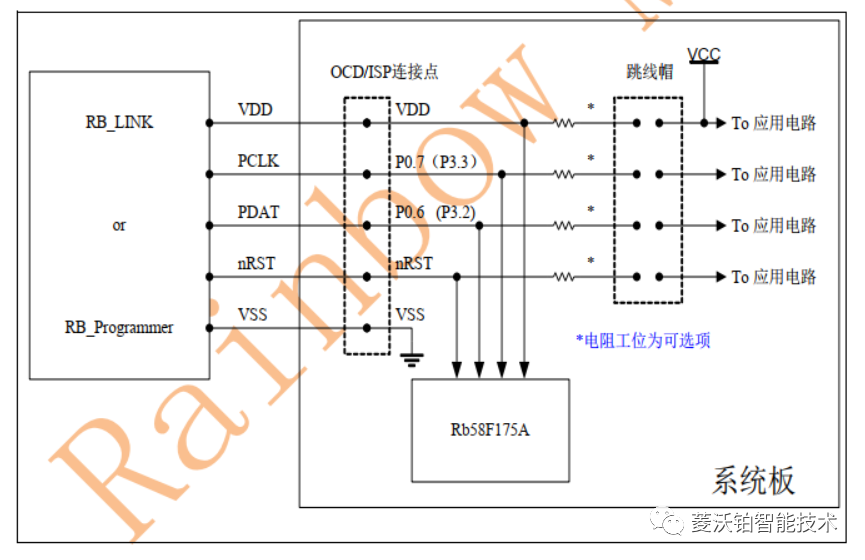

软件开发相关注意事项主要是针对开发调试阶段可能遇到的问题，尤其是使用OCD模块时对通信IO的配置。下图为OCD模块示意图

主要注意点如下：

1）IO初始化阶段，PCLK、PDAT对应的IO，其IO状态需要配置为浮空输入，不可配置为其他输入或输出模式。

2）PCLK与PDAT对应IO不可开启其他数字模块复用以及模拟模块复用，数字模块复用可能会有其他信号的输入或输出会导致通信异常，而开启模拟模块复用会导致IO被强制为模拟输入。

3）RST管脚如果有配置为IO，在连续供电的情况下，需要重新上电芯片复位才能进行烧录或仿真。

4）仿真调试，不支持IAP功能，即不能操作FLASH与EEPRPOM，强制仿真操作会导致程序跑飞。

5）仿真进入PD后，如果没有定时唤醒或者外部的立即唤醒，可能会导致MCU与上位机通信中断，上位机显示可能会出错。

6）请勿同时将RST脚配置为IO，并且上电后立即将PDAT与PCLK对应IO配置为模拟功能，可能会导致该芯片无法再进行仿真与烧录操作。

4.各类异常的解决方案

1）系统提示无法识别设备。

解决方案：建议参考说明书，先安装USB驱动。

2）KEIL找不到device。

解决方案：建议先参考说明书安装auto_set 开发环境自动配置工具，注意请选择到当前使用的KEIL软件所在目录，安装完成后，请重启一遍KEIL。如仍然找不到对应的device，可以选择任意增强型C51内核的MCU开发。

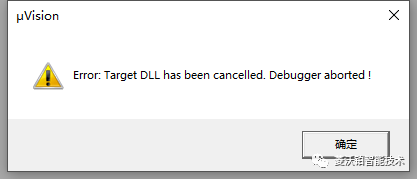

3）初次使用KEILdebug仿真时，提示如下错误：

解决方案：此错误实际为上位机与MCU连接失败，一般为接线异常，建议检查一遍VREF信号是否有连接到芯片VDD管脚、PDAT与PCLK是否接反或者通信线路的电路是否有异常，可参考第二章《开发硬件相关注意事项》

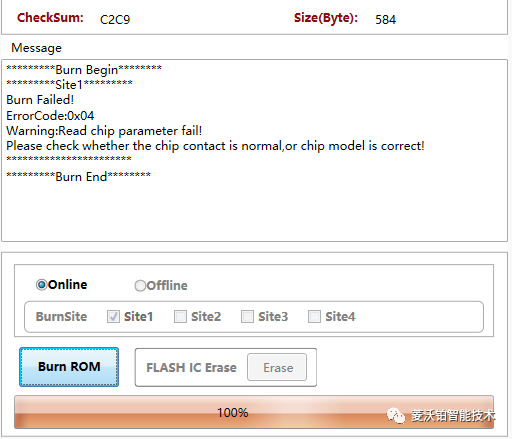

4）初次使用烧录器上位机提示异常：

解决方案：04错误代码为连接异常，建议核查下烧录5线连接是否正常或者芯片放置是否正确。
