OTP与EFuse有什么不同呢？

相信大家经常听到OTP和EFuse，是芯片内部用于存储信息的常用单元，广泛应用设备识别，授权管理，数据保护等领域，如：芯片UUID，根密钥等信息；

小二第一次用EFuse的芯片，量产时候各种不稳定，烧录不进，丢数据，没想到小小的IP会有大大的问题；

今天简单总结下OTP和EFuse

1

EFuse和OTP概览

EFuse全称为电子熔丝（Electronic Fuse），是一种只能写入一次数据的固态存储器,EFuse如其名称，是通过将金属熔化形成永久的电气连接来实现信息存储。

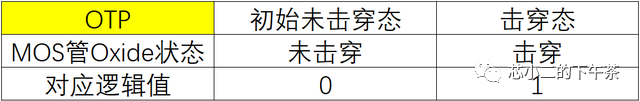

OTP全称为一次性编程存储器（One-Time Programmable），是一种只能写入一次数据的存储器； EFuse是熔丝性的一种器件，而OTP是反熔丝的一种器件； 就是说，当OTP存储单元未击穿时，它的逻辑状态为0；当击穿时，它的逻辑状态为1

它的物理状态和逻辑状态正好和eFuse是反着的。简单来讲，就是初始它物理上是断路，没有电流通路的；而烧写后，它才变成了通路，有一个电流通路。

1

EFuse和OTP的区别

成本方面，EFuse器件基本上是Foundry厂提供，因此通常费用较低，而OTP器件则通常是第三方IP厂家提供，收费可能略高。

容量方面，eFuse的cell的面积更大，所以仅仅有小容量的器件可以考虑。当然如果需要大容量的，也可以多个eFuse Macro拼接，但是这意味着芯片面积的增加，成本也会增加；OTP的cell面积很小，所有相对来讲，可以提供更大容量的Macro可供使用，

安全方面，OTP 比 eFuse 安全性更好，eFuse的编程位可以通过电子显微镜看到，因此其存储的内容可以破解，但OTP在显微镜下无法区分编程位和未编程位，因此无法读取数据。

功耗方面，eFuse默认导通，存储的是"1"，而OTP默认是断开，存储的是"0"，因此OTP的功耗也较eFuse小，面积也较eFuse小。

应用方面，EFuse存储容量小，一般做设备唯一识别码存储，或者根密钥的存储，而OTP出了上述功能，还能做产线上的信息记录，或者用于存储代码（启动代码，协议栈代码等）
